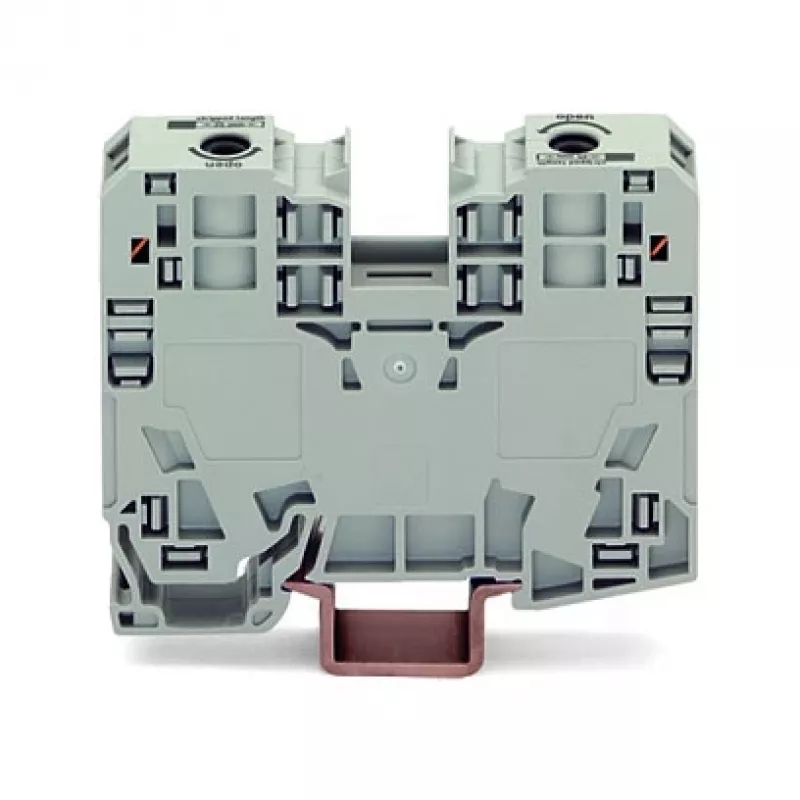

WAGO 285-135 2-Leiter-Durchgangsklemme, 35 mm², CAGE CLAMP, grau

Diese WAGO 285-135 Durchgangsklemme bietet eine robuste und zuverlässige Verdrahtungslösung für anspruchsvolle industrielle Anwendungen. Konzipiert für die 2-Leiter-Durchgangsverdrahtung mit einem Nennquerschnitt von 35 mm², gewährleistet sie eine sichere, wartungsfreie Verbindung für massive und feindrähtige Leiter bis 50 mm². Die CAGE CLAMP®-Anschlusstechnik sorgt für vibrationssichere, korrosionsbeständige Verbindungen und macht sie zur idealen Wahl für Schaltschränke, Maschinen und Energieverteilungssysteme.

Vorteile

Der CAGE CLAMP®-Mechanismus ermöglicht eine schnelle, werkzeuglose Verdrahtung und reduziert Installationszeit und Arbeitskosten. Das kompakte Design spart wertvollen Platz auf der DIN-Schiene, während die Polyamid-Isolierung hervorragende elektrische und thermische Eigenschaften bietet. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 125 A bewältigt diese Klemme Hochleistungsstromkreise mühelos. Sie ist außerdem für Ex-e-Anwendungen zugelassen (Bemessungsstrom 100 A) und erfüllt strenge internationale Normen, was Sicherheit und Konformität in explosionsgefährdeten Bereichen gewährleistet.

Geeignet für

• Schaltschrankverdrahtung und Schaltanlagenbau
• Energieverteilung und Motorstromkreise
• Ex-e-Installationen (erhöhte Sicherheit)
• Bahn- und Marineanwendungen (DNV-GL-zugelassen)

Wichtige technische Daten

• Anschlusstechnik: CAGE CLAMP®
• Anzahl der Leiter: 2
• Anzahl der Potentiale: 1
• Nennquerschnitt: 35 mm²
• Leiterquerschnitte: massiv/feindrähtig 10–50 mm² (8–1/0 AWG)
• Bemessungsspannung (III/3): 1000 V
• Bemessungsstoßspannung (III/3): 8 kV
• Bemessungsstrom: 125 A
• Bemessungsstrom (Ex e II): 100 A
• Gehäusematerial: Polyamid (PA)
• Farbe: Grau
• Montage: DIN-35-Schiene
• Verschmutzungsgrad: 3
• Abisolierlänge: 28–30 mm
• Verdrahtungsart: Frontanschluss
• Zulassungen: VDE, UL, CSA, GL, KEMA/KEUR, ATEX, IECEx, EAC, DNV GL

Empfehlungen

Für eine optimale Leistung verwenden Sie einen Schraubendreher mit einer Klingenbreite von 0,6 x 3,5 mm zur Betätigung des CAGE CLAMP®. Stellen Sie sicher, dass der Leiter auf die angegebene Länge (28–30 mm) abisoliert und vollständig bis zum Anschlag eingeführt wird. Diese Klemme ist nur für Kupferleiter geeignet. Für Ex-e-Anwendungen beachten Sie die spezifischen Installationsrichtlinien.
