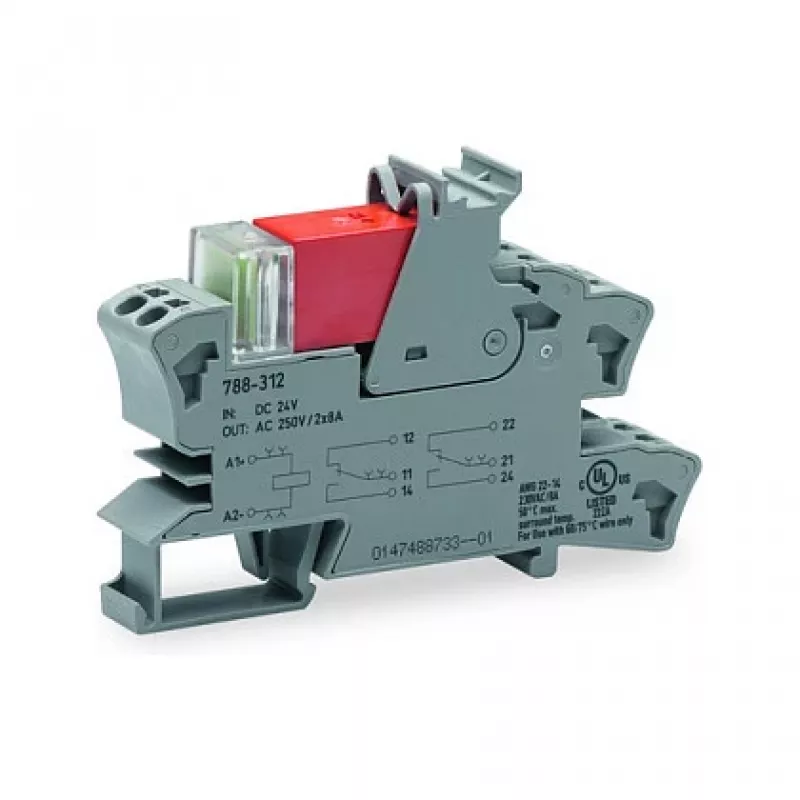

WAGO 788-312 Relaismodul 24 VDC 1 Wechsler 6 A steckbar

In der industriellen Automatisierung ist zuverlässiges Schalten von Signalen entscheidend. Das WAGO 788-312 Relaismodul erfüllt diese Anforderung mit einem kompakten, steckbaren Design, das Installation und Wartung vereinfacht. Bei einer Nenneingangsspannung von 24 VDC bietet es einen einzelnen Wechsler, der Lasten bis zu 6 A schalten kann, und eignet sich daher für eine Vielzahl von Steuerungsanwendungen.

Für wen ist es geeignet

Dieses Relaismodul ist ideal für Systemintegratoren, Schaltschrankbauer und Wartungsingenieure, die eine zuverlässige Schnittstelle zwischen Steuerkreisen und Leistungslasten benötigen. Es eignet sich gut für den Einsatz in Maschinen, Gebäudeautomation und Prozesssteuerungssystemen, wo Platz begrenzt ist und ein schneller Austausch wichtig ist.

Hauptmerkmale

• Steckbares Design für einfaches Einstecken in 5 mm breite Basisterminalblöcke
• 1 Wechsler (SPDT) mit Silber-Nickel-Kontakten (AgNi) für lange Lebensdauer
• Hohe Schaltleistung: 6 A Dauerstrom, max. 250 VAC/VDC
• Niedriger Spulenleistungsverbrauch von ca. 0,25 W für Energieeffizienz
• Weiter Betriebstemperaturbereich von -25 °C bis +70 °C
• Hohe Spannungsfestigkeit: 2,5 kV zwischen Spule und Kontakt, 4 kV Isolationsspannung

Technische Daten

• Nenneingangsspannung: 24 VDC
• Ausgangskontakttyp: 1 Wechsler (SPDT)
• Grenzdauerstrom: 6 A
• Max. Schaltspannung: 250 VAC/VDC
• Max. Schaltleistung: 1500 VA (AC), 150 W (DC)
• Anschlusstechnik: CAGE CLAMP® (für Basis)
• Befestigungsart: Steckbar in 5 mm breite Basis
• Betriebstemperaturbereich: -25 ... +70 °C
• Schutzart: IP20
• Kontaktmaterial: AgNi (Silber-Nickel)
• Elektrische Lebensdauer: > 10^5 Schaltspiele bei Nennlast
• Mechanische Lebensdauer: > 10^7 Schaltspiele
• Schalthäufigkeit: max. 600 Schaltspiele/Stunde bei Nennlast
• Polzahl: 1

Tipps

Für optimale Leistung stellen Sie sicher, dass das Relaismodul innerhalb seiner spezifizierten elektrischen und umgebungsbedingten Grenzen verwendet wird. Beim Austausch einfach das Modul ohne Störung der Verkabelung von der Basis abziehen, um Ausfallzeiten zu reduzieren. Kombinieren Sie es mit WAGO-Basisterminalblöcken für eine komplette, vibrationsresistente Lösung.
