Richtantenne QuWireless AXR12

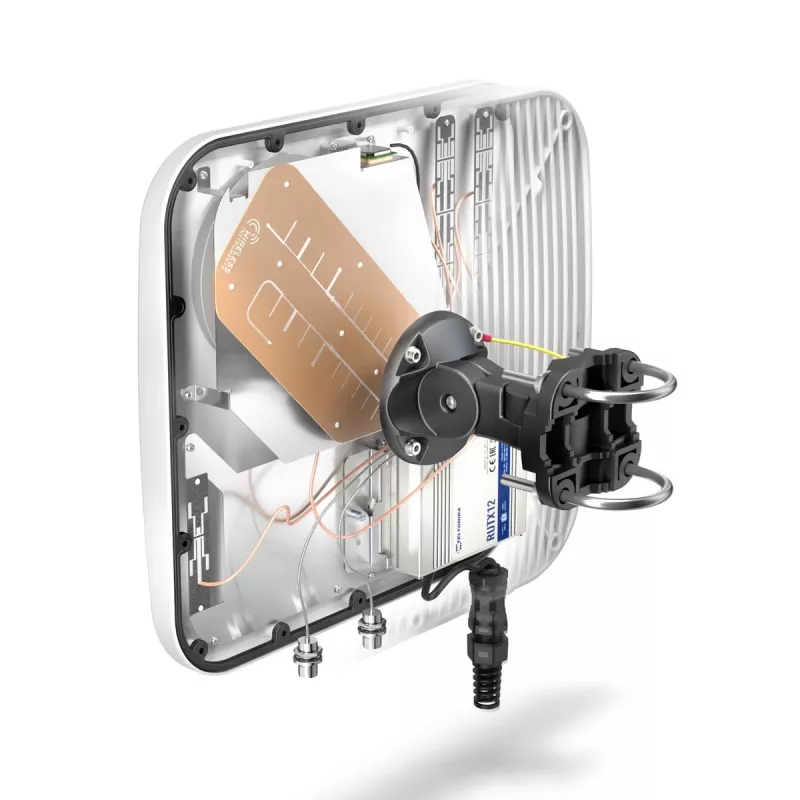

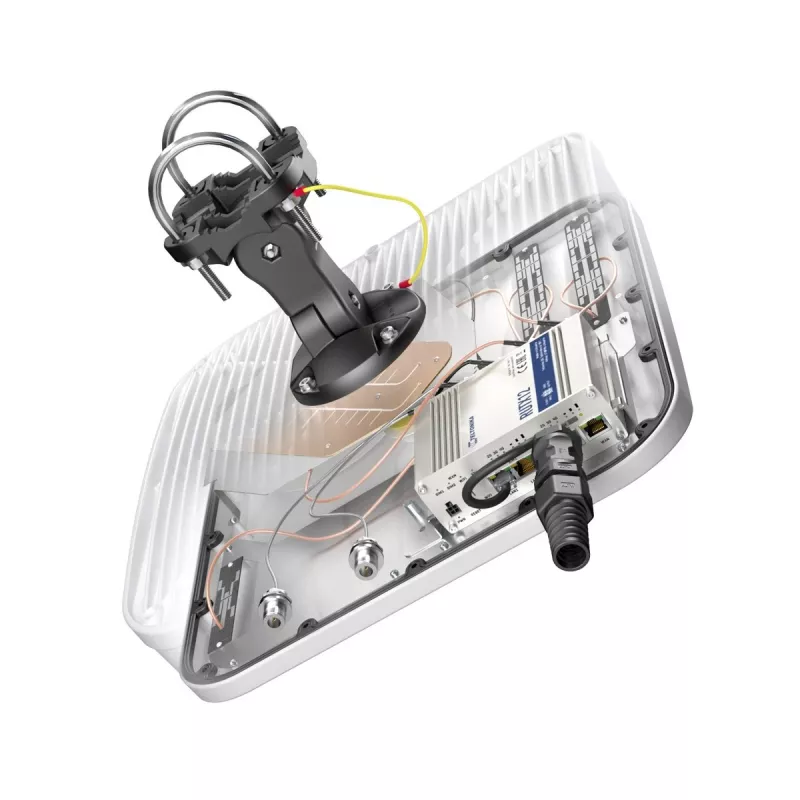

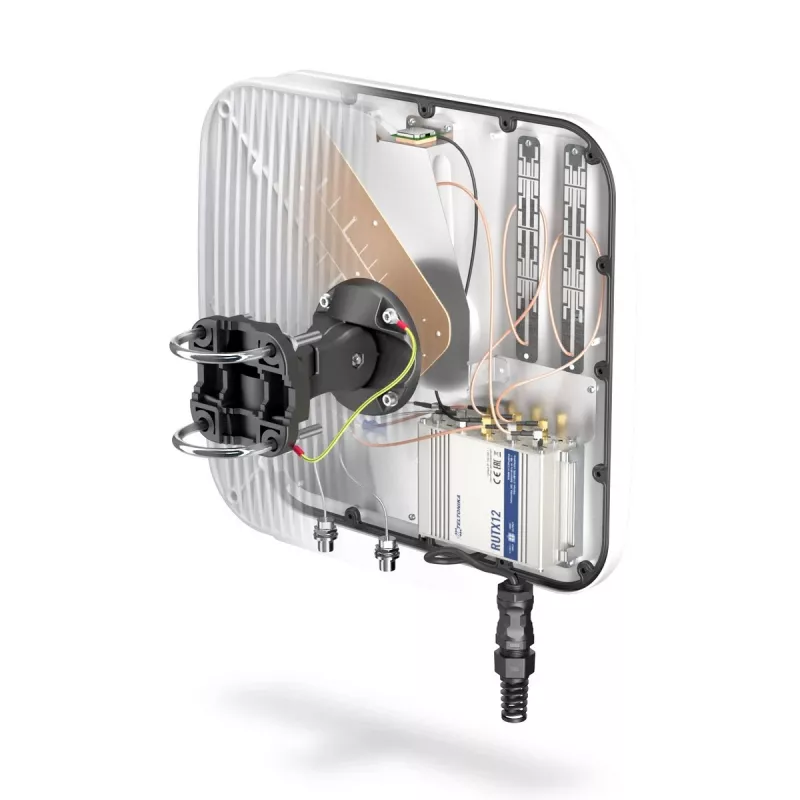

Das QuMax XR2 ist ein bidirektionales LTE eXtra Range Antennenset, bestehend aus zwei separaten Antennen, die entwickelt wurden, um Verbindungen zu zwei verschiedenen LTE-Basisstationen oder zur gleichen Station für erhöhten Durchsatz herzustellen. Die Hauptantenne umfasst integrierte Dualband-WLAN-, GPS- und Bluetooth-Antennen, zwei N-Buchsen für die zweite LTE-Antenne und Platz für die Installation eines RUTX12-Routers im Gehäuse. Die sekundäre Einheit ist eine kompakte LTE eXtra Range Richtantenne. Das Set ist für Langstrecken-LTE-Verbindungen vorgesehen und unterstützt Konfigurationen wie Lastausgleich und Carrier-Aggregation bei Verbindung zu zwei Basisstationen.

Vorteile

Das QuMax XR2 bietet erweiterten LTE-Empfang und -Übertragung mit bidirektionaler Dual-Antennen-Fähigkeit, integrierten Multi-Technologie-Antennen (WLAN-Dualband, GPS, Bluetooth) im Hauptgehäuse und der Option, einen RUTX12-Router für eine kompakte Installation unterzubringen. Sein Design ermöglicht die Verbindung zu zwei separaten Basisstationen, um den Durchsatz zu optimieren und Lastausgleich sowie Carrier-Aggregation zu ermöglichen.

Geeignet für

• Langstrecken-LTE-Verbindungen zu entfernten Basisstationen
• Installationen, die eine gleichzeitige Verbindung zu zwei LTE-Basisstationen erfordern
• Setups, die kombiniertes LTE und lokales WLAN, GPS oder Bluetooth benötigen
• Umgebungen, in denen ein integrierter Router (RUTX12) im Antennengehäuse bevorzugt wird

Technische Hauptspezifikationen

• Frequenzband: 0,6 - 2,7 GHz
• Maximaler Antennengewinn: 7 dBi
• Polarisation: Duale Polarisation
• VSWR: 1,7 - 2
• Anschlüsse: 2 × Nf für LTE (Hauptantenne) plus integrierte WLAN-/GPS-/Bluetooth-Antennen
• Gewicht: 1,8 kg
• Farbe: Weiß
• Abmessungen (Kombinierte Installationsreferenz Haupt-/Sekundäreinheit): 272 × 276 × 96 mm (Grundfläche einer Einzelantenne)

Verwendung

Montieren Sie die beiden Antennen gemäß der Standortplanung für eine optimale Sichtlinie zu den Ziel-LTE-Basisstationen. Verbinden Sie die Nf-Anschlüsse der Hauptantenne mit dem LTE-Modem oder mit der Sekundärantenne wie erforderlich; installieren Sie den RUTX12-Router im Hauptgehäuse, wenn eine kompakte integrierte Lösung benötigt wird. Konfigurieren Sie das LTE-Modem oder den Router so, dass beide Antenneneingänge genutzt werden, und aktivieren Sie, sofern unterstützt, Lastausgleich oder Carrier-Aggregation, um den Datenverkehr zwischen den Basisstationen zu verteilen.

Empfehlungen

Platzieren Sie die Antennen auf stabilen Masten oder Wandhalterungen mit freier Sicht auf die gewünschten Basisstationen, sorgen Sie für eine ordnungsgemäße Erdung und befolgen Sie die örtlichen Vorschriften für Antenneninstallationen. Für beste Leistung führen Sie eine HF-Standortvermessung durch, um optimale Azimut- und Elevationswinkel zu bestimmen, und verwenden Sie hochwertige Koaxialkabel, um den Verlust zwischen Antenne und Router/Modem zu minimieren.
