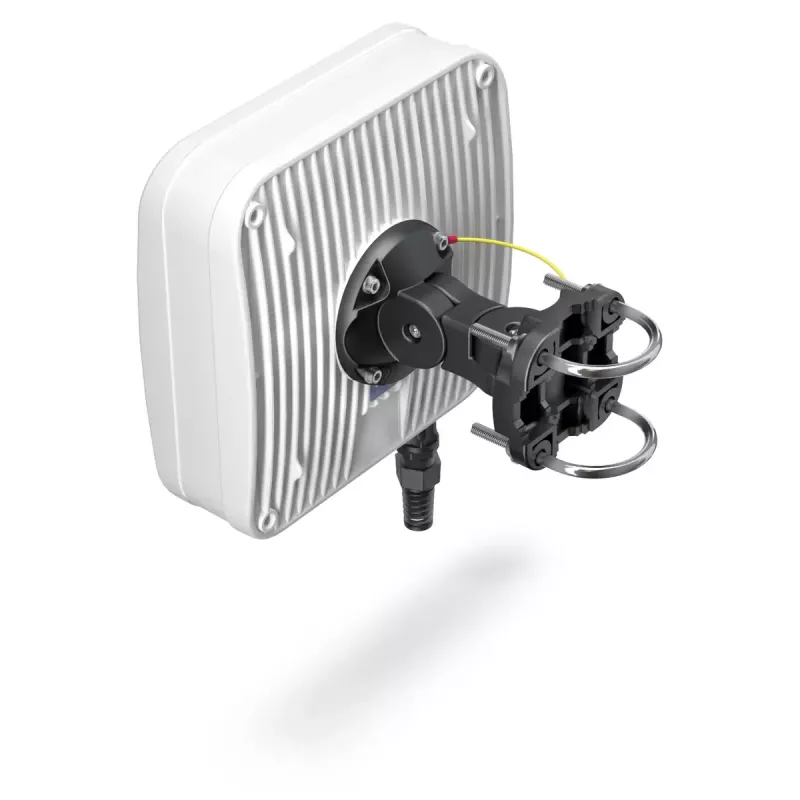

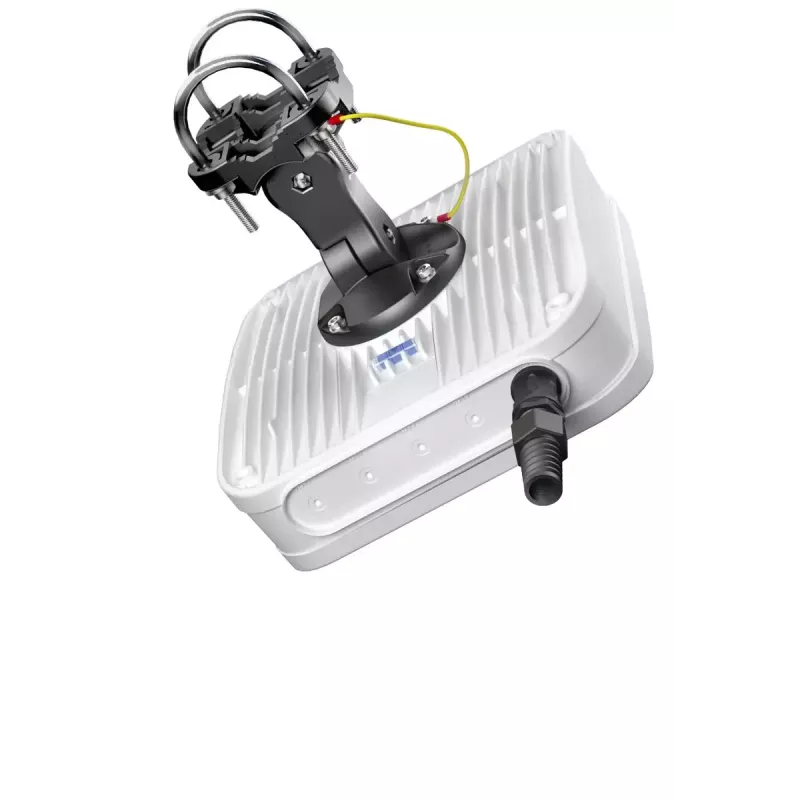

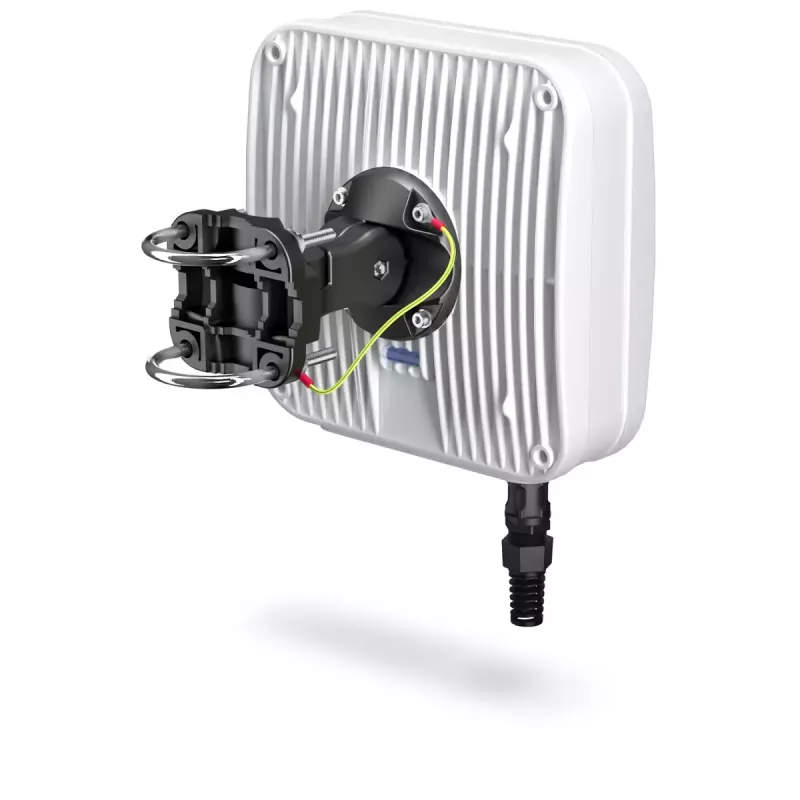

Richtantenne QuWireless QuMax PoE/LAN, Multiband 0,694–2,7 GHz, bis zu 6 dBi, weiß

Die QuWireless QuMax Richtantenne ist eine Multiband-Outdoor-LTE-Antenne für gerichtete Funkverbindungen über PoE/LAN. Sie deckt die Frequenzbereiche 0,694–0,96, 1,7–2,2 und 2,2–2,7 GHz ab, bietet eine gerichtete Abdeckung mit einem angegebenen Gewinn von bis zu 6 dBi (angegeben als 4 / 6 dBi) und vertikale Polarisation. Die Antenne wird in einem kompakten weißen Gehäuse mit den Außenmaßen 272×96×276 mm und einer zuverlässigen Konstruktion für Festinstallationen geliefert, auch für industrielle Außenumgebungen. QuMax integriert eine leistungsstarke Richtantenne und einen speziellen Gehäusebereich zur Installation eines Teltonika TRB140 Routers und vereint Antenne und Router in einer einzigen IP67-fähigen Lösung für Verbindungen über große Entfernungen zu Basisstationen, Repeatern und Punkt-zu-Punkt-Verbindungen.

Vorteile

Die QuMax-Antenne kombiniert Multiband-Abdeckung mit einer gerichteten Abstrahlcharakteristik, um die Signalstärke zu einer gewählten Basisstation oder einem Repeater zu verbessern und Störungen aus unerwünschten Richtungen zu reduzieren. Ihr maximaler Gewinn von bis zu 6 dBi hilft, die Verbindungsreichweite für Festinstallationen zu vergrößern, während das kompakte weiße Gehäuse die Montage vereinfacht und die internen Komponenten schützt. Die integrierte Möglichkeit, einen Teltonika TRB140 Router im Antennengehäuse zu installieren, ermöglicht eine All-in-One-Außeninstallation, die Verkabelungs- und Witterungsschutzarbeiten reduziert. Vertikale Polarisation und Unterstützung für Standard-PoE/LAN-Anschlüsse erleichtern die Integration in vorhandene Netzwerkausrüstung.

Geeignet für

• Fest installierte Außenverbindungen zu entfernten Mobilfunkbasisstationen
• Punkt-zu-Punkt- und Punkt-zu-Multipunkt-Verbindungen auf Industriegeländen
• Signalverbesserung für Repeater und externe Router
• PoE/LAN-Außeninstallationen, die ein kompaktes, wetterfestes Antennengehäuse erfordern

Wichtige Spezifikationen

• Frequenzabdeckung: 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz
• Maximaler Antennengewinn: bis zu 6 dBi (angegeben als 4 / 6 dBi)
• Polarisation: vertikal
• Gehäuseabmessungen: 272 × 96 × 276 mm
• Farbe: weiß
• Gewicht: 1,8 kg

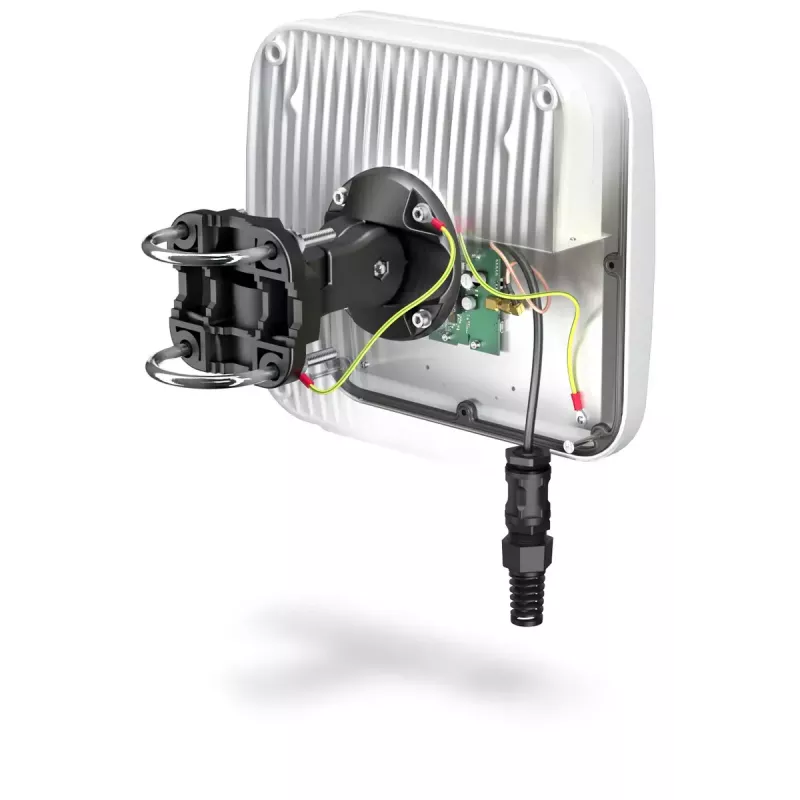

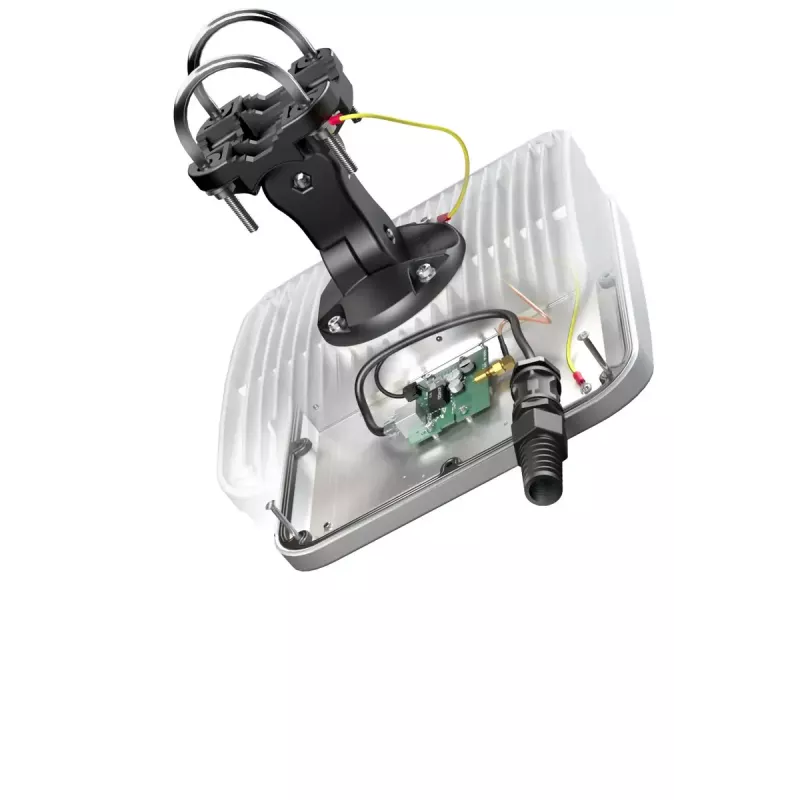

• Integrierter Platz für die Installation eines Teltonika TRB140 Routers; außentaugliches Gehäuse

Verwendung

Montieren Sie die QuMax-Antenne an einem geeigneten Außenstandort mit freier Sicht zur Zielbasisstation oder zum Repeater und befestigen Sie sie mit geeigneten Mast- oder Wandhalterungen. Installieren Sie den Teltonika TRB140 Router gemäß den Anweisungen des Routerherstellers im dafür vorgesehenen Gehäusebereich und stellen Sie sicher, dass alle Dichtungen ordnungsgemäß angebracht sind, um den Witterungsschutz zu gewährleisten. Verbinden Sie den Router mit der Antennenzuleitung und verlegen Sie die PoE- oder LAN-Kabel wie erforderlich, wobei Sie die üblichen Sicherheits- und Erdungsverfahren einhalten. Richten Sie die Antenne nach dem Einschalten auf optimale Signalstärke aus, indem Sie die Verbindungsmetriken am Router oder Empfänger überwachen und Azimut und Elevation feinjustieren, bis die gewünschte Leistung erreicht ist.

Empfehlungen

Platzieren Sie die Antenne für beste Leistung so hoch wie möglich und sorgen Sie für eine klare Sichtlinie zur Gegenstelle. Verwenden Sie hochwertige abgeschirmte Kabel und beachten Sie die örtlichen Erdungs- und Blitzschutzvorschriften. Überprüfen Sie bei der Installation des Teltonika TRB140 im Gehäuse, dass die IP67-Dichtungen intakt sind, um die Witterungsbeständigkeit zu erhalten, und kontrollieren Sie regelmäßig Halterungen und Anschlüsse auf Korrosion oder gelockerte Verbindungen.
