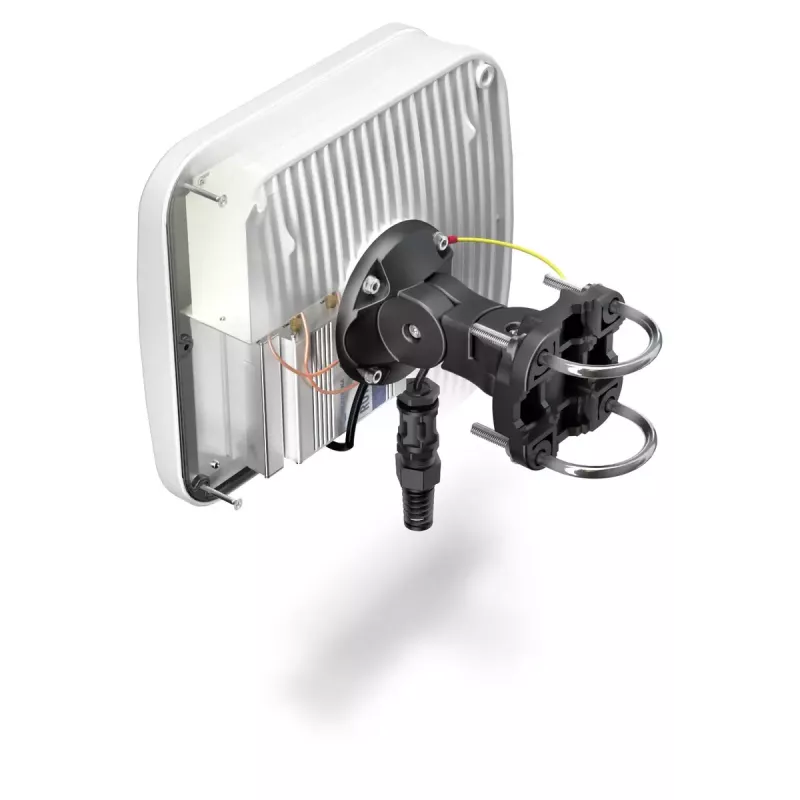

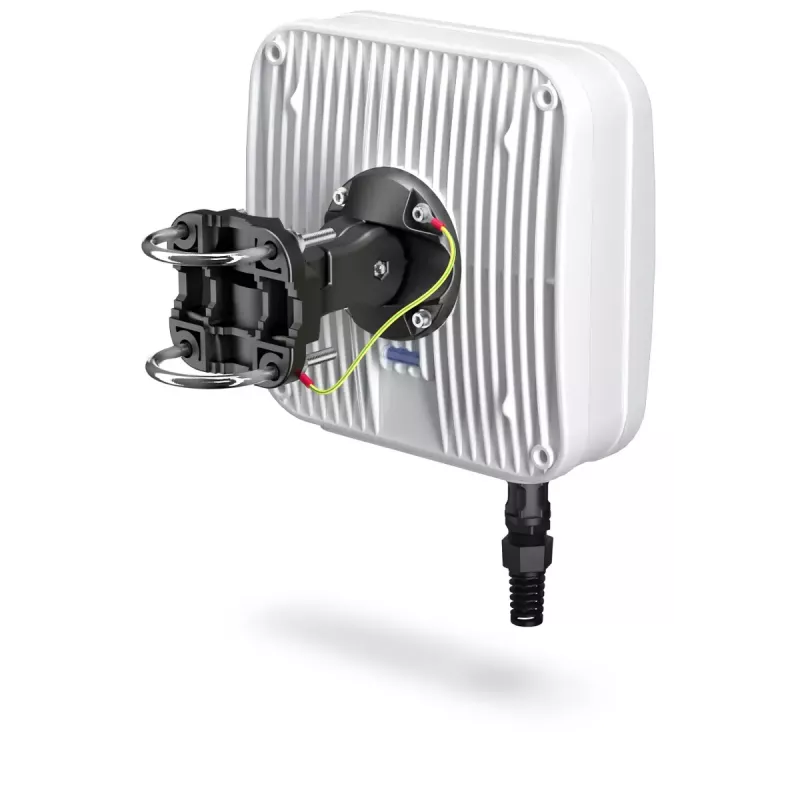

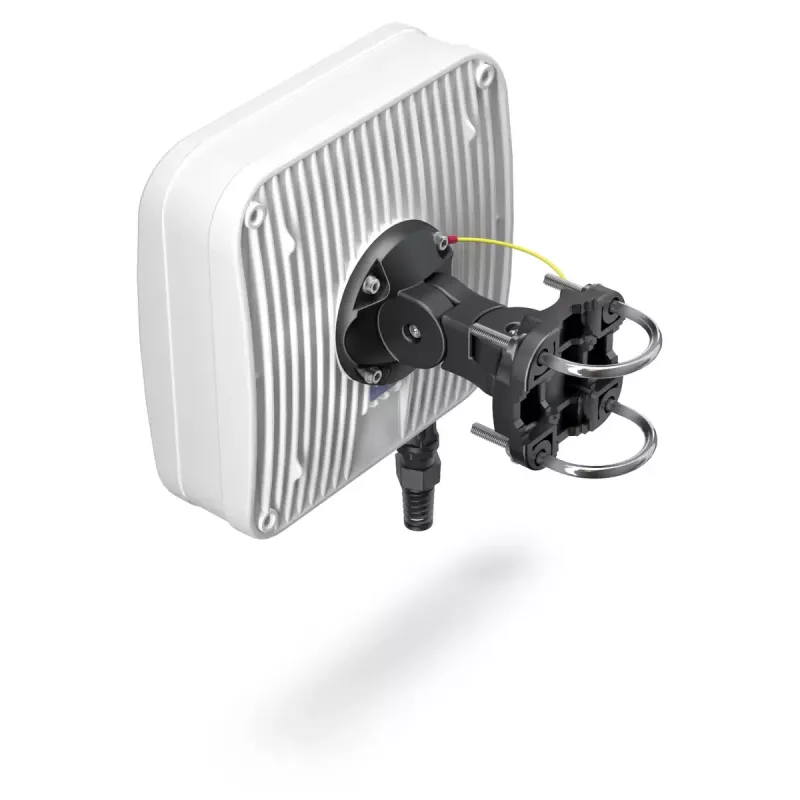

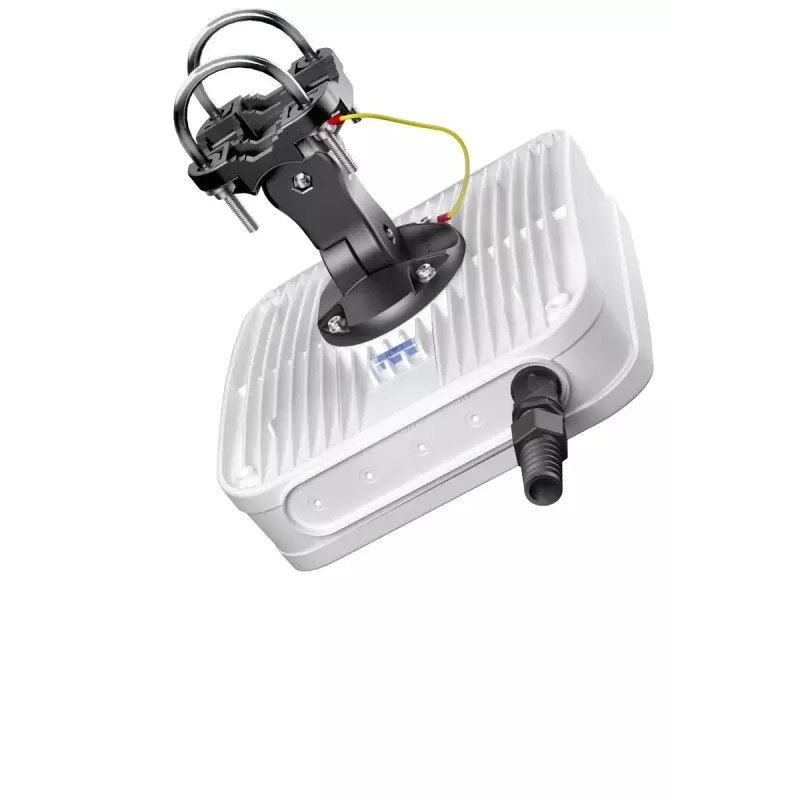

Richtantenne QuWireless QuMax

QuWireless QuMax ist eine integrierte Außen-Multiband-Richt-LTE-Antenne mit eingebetteter GPS-Antenne und einem dedizierten IP67-Gehäuse, das für die Aufnahme eines Teltonika RUTX09 Routers ausgelegt ist. Die Antenne deckt die Frequenzbereiche 0,694–0,96 GHz, 1,7–2,2 GHz und 2,2–2,7 GHz ab, bietet vertikale Polarisation und einen maximalen Gewinn von 6 dBi und ist für feste industrielle Installationen vorgesehen, die Fernverbindungen zu Basisstationen erfordern.

Vorteile

Die QuMax kombiniert eine leistungsstarke Richt-LTE-Antenne und einen GPS-Empfänger in einem einzigen wetterfesten Gehäuse mit Schutzart IP67 und vereinfacht die Installation durch einen integrierten Platz zur Montage des Teltonika RUTX09 Routers. Ihr Multiband-Design unterstützt eine breite Palette von Mobilfunkfrequenzen, und die kompakten Abmessungen (272 × 96 × 276 mm) mit einer zuverlässigen Konstruktion von 1,8 kg machen sie für den industriellen Außeneinsatz geeignet, wo eine zuverlässige Fernkonnektivität erforderlich ist.

Geeignet für

• Feste Außeninstallationen mit Verbindung zu entfernten LTE-Basisstationen
• Industrielle oder abgelegene Standorte, die GPS-Zeit-/Standortdaten und Mobilfunk-Backhaul benötigen
• Einsätze mit einem Teltonika RUTX09 Router, der im IP67-Gehäuse untergebracht wird

Wichtige Spezifikationen

• Frequenzband: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz
• Antennengewinn (max.): 6 dBi
• Polarisation: vertikal
• Anschlusstyp: PoE/LAN
• Abmessungen (B×T×H): 272 × 96 × 276 mm
• Gewicht: 1,8 kg
• Farbe: weiß

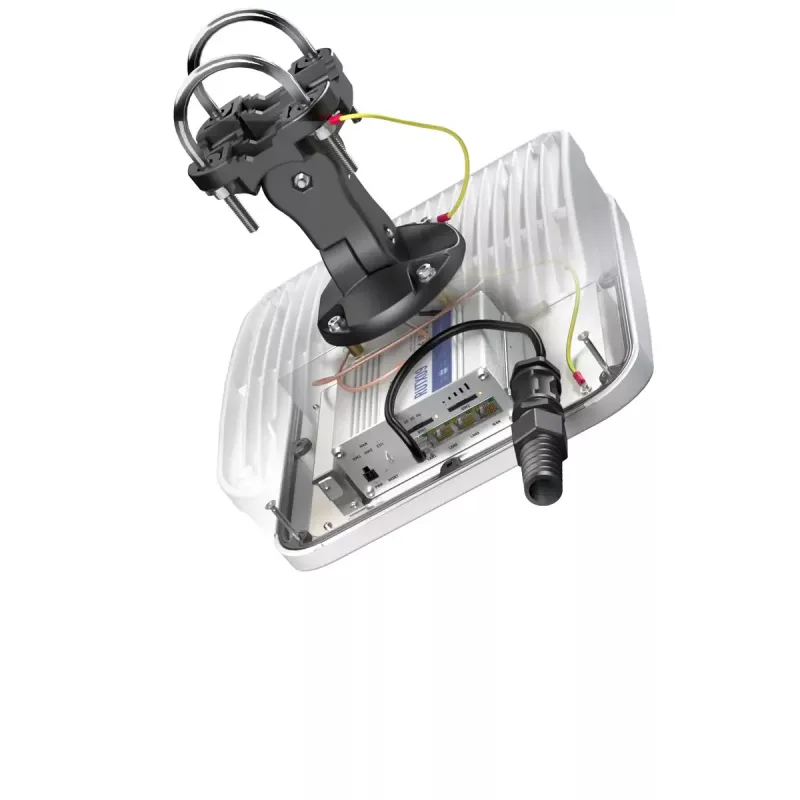

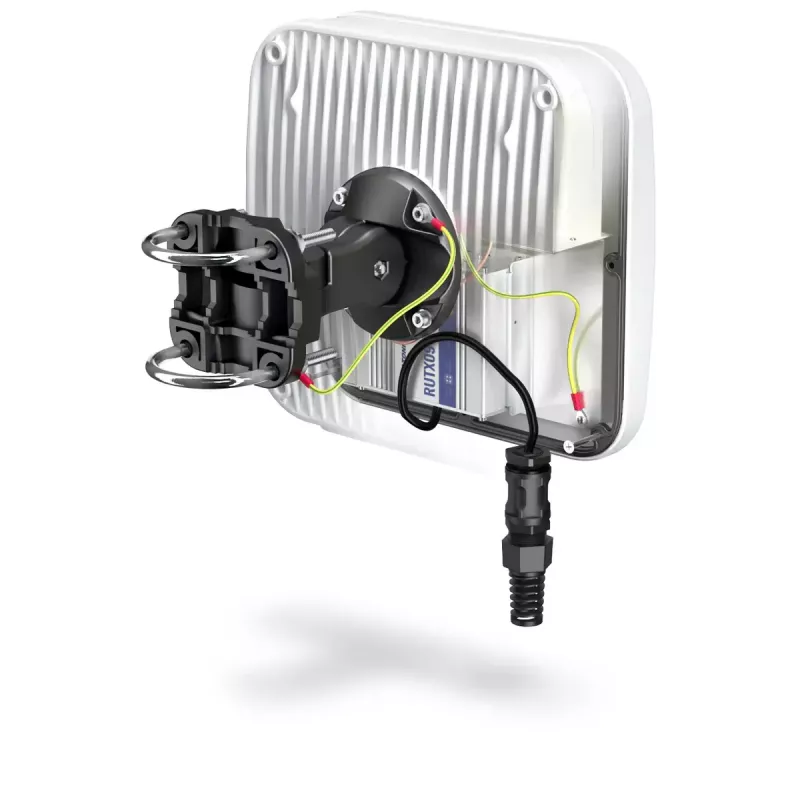

• Montage: IP67-Außengehäuse mit Platz für Teltonika RUTX09

Verwendung

Montieren Sie die QuMax-Antenne an einem geeigneten Mast oder einer Wandhalterung im Freien, die auf die Ziel-Basisstation ausgerichtet ist, um den Richtgewinn zu maximieren. Installieren Sie den Teltonika RUTX09 Router gemäß den Montage- und Erdungsanweisungen des Herstellers im mitgelieferten IP67-Gehäuse, verbinden Sie die Antennenzuleitung über die PoE/LAN-Schnittstelle mit dem Router und sichern Sie alle Dichtungen, um die Wetterfestigkeit des Gehäuses zu erhalten. Überprüfen Sie nach der Installation den GPS-Empfang und passen Sie die Ausrichtung bei Bedarf an, um die Mobilfunkverbindungsqualität zu verbessern.

Empfehlungen

Für optimale LTE-Leistung über große Entfernungen platzieren Sie die Antenne so hoch wie möglich mit freier Sicht zur Basisstation, stellen Sie eine ordnungsgemäße Erdung sicher und befolgen Sie die Installationsrichtlinien von Teltonika RUTX09, wenn Sie den Router im Gehäuse einbauen.
