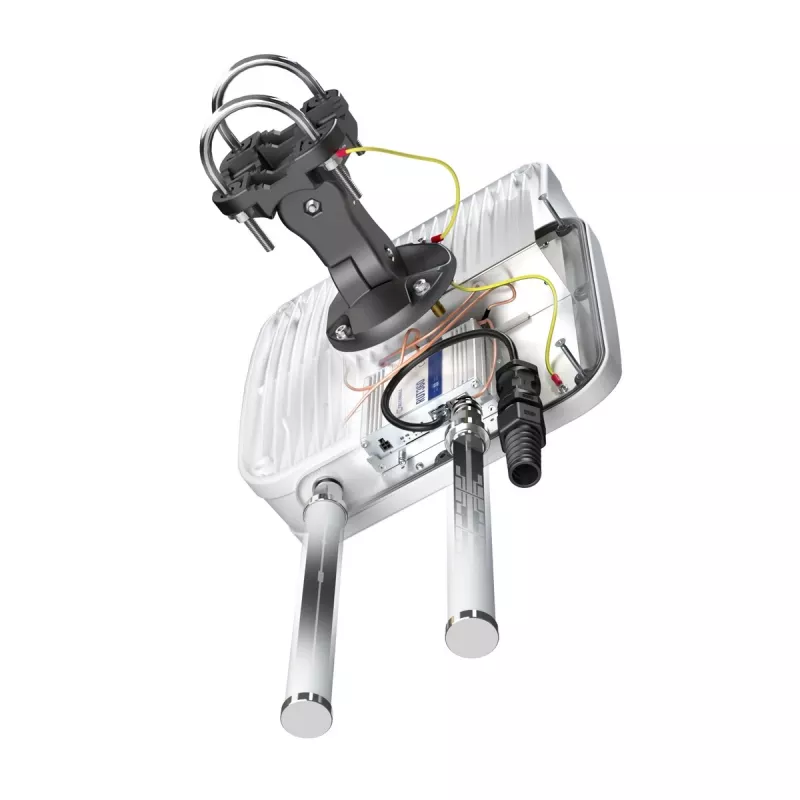

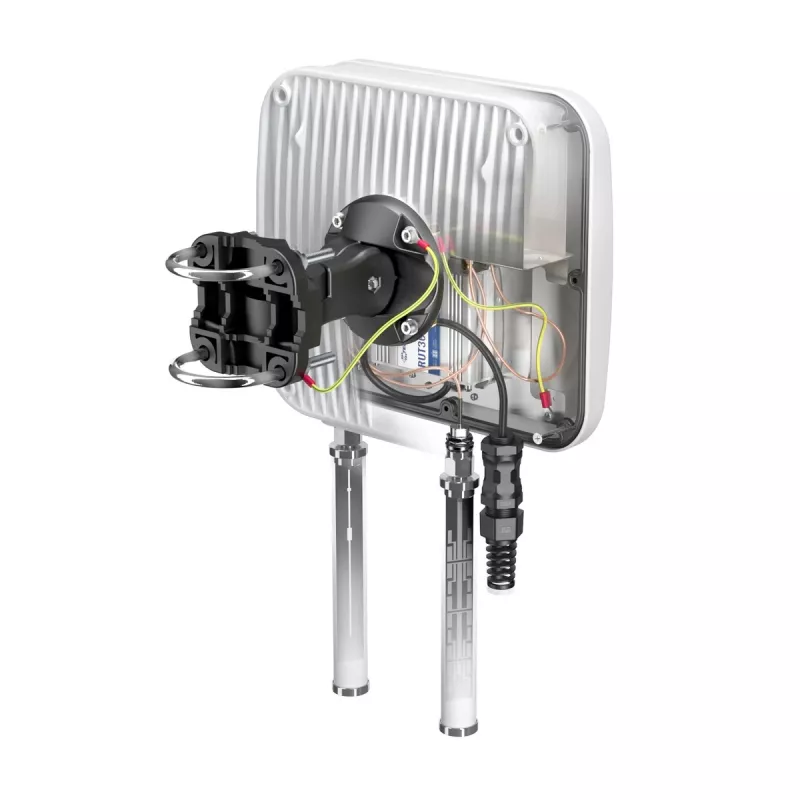

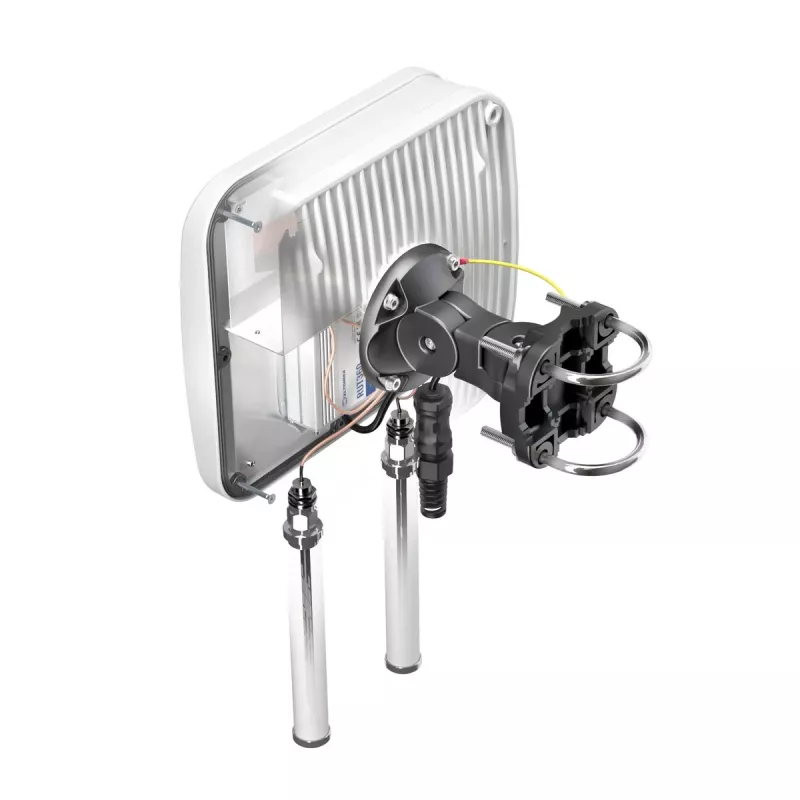

Richtantenne QuWireless QuMax A360M — Richtantenne für PoE/LAN, 0,694–2,7 GHz, 4–6 dBi Gewinn, vertikale Polarisation

Die QuWireless QuMax A360M ist eine Richtantenne für PoE/LAN-Verbindungen und fokussierte drahtlose Abdeckung. Sie unterstützt mehrere Frequenzbereiche – 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz und das 2,4–2,5 GHz-Band – und bietet vertikale Polarisation mit Gewinnwerten von bis zu 6 dBi. Das kompakte Gehäuse (272×96×276 mm) integriert ein IP67-zertifiziertes Außengehäuse mit Platz für die Installation kompatibler Router und enthält ein RJ-45-LAN-Kabel für eine problemlose Integration in PoE/LAN-Umgebungen. Die Antenne ist für feste Außeninstallationen vorgesehen, bei denen eine gerichtete Signalbündelung und Mehrbandunterstützung erforderlich sind.

Vorteile

Die QuMax A360M kombiniert Mehrbandunterstützung mit Richtwirkung und ermöglicht so stabile Verbindungen über LTE- und 2,4-GHz-Wi‑Fi-Bänder in einer einzigen, wetterfesten Einheit. Vertikale Polarisation und wählbare Gewinnstufen optimieren den Signalempfang und die -übertragung für Langstreckenverbindungen. Das mitgelieferte RJ-45-LAN-Kabel und das spezielle Gehäuse für die vom Installateur montierte Hardware vereinfachen die Bereitstellung und reduzieren externe Kabelwege. Das kompakte Format und die zuverlässige Konstruktion eignen sich für Industrie- und Außenumgebungen, in denen eine langlebige, fokussierte Antenne benötigt wird.

Geeignet für

• Punkt-zu-Punkt-Verbindungen und Langstreckenverbindungen zu Mobilfunkbasisstationen
• Fokussierte Abdeckung für WLAN im Außenbereich oder kombinierten LTE-/WLAN-Zugang
• Feste Außeninstallationen an Industriestandorten, Gewerbestandorten oder ländlichen Standorten
• Bereitstellungen, die PoE/LAN-Konnektivität mit integriertem Gehäuse für eine kompakte Einrichtung erfordern

Technische Daten

• Frequenzabdeckung: 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz, 2,4–2,5 GHz
• Gewinn: 4 dBi und 6 dBi (maximal 6 dBi)
• Polarisation: vertikal
• Anschluss: PoE/LAN-bereit, inklusive RJ-45-LAN-Kabel
• GehäVerwendung: für den Außenbereich zugelassenes Gehäuse mit Platz für einen vom Installateur montierten Router (IP67-Klassifizierung)
• Abmessungen: 272 × 96 × 276 mm

Verwendung

Montieren Sie die QuMax A360M an einem geeigneten Mast oder einer Wandhalterung im Freien, ausgerichtet auf die Zielbasisstation oder den Abdeckungsbereich, um die gewünschte Richtwirkung zu erzielen. Installieren Sie kompatible Netzwerkgeräte im Antennengehäuse gemäß den Herstelleranweisungen für den Router und achten Sie auf eine korrekte Abdichtung des IP67-Gehäuses. Verbinden Sie die Antenne über das mitgelieferte RJ-45-LAN-Kabel mit Ihrem Netzwerk und versorgen Sie sie bei Unterstützung per Power over Ethernet mit Strom. Passen Sie Ausrichtung und Höhe an, um die Signalstärke zu optimieren, und überprüfen Sie die Verbindung mit Ihren Router- oder Überwachungstools.

Empfehlungen

Führen Sie vor der Installation eine Standortbesichtigung durch, um die Sichtlinie und die optimale Ausrichtung zu ermitteln. Verwenden Sie wetterfeste Kabelverschraubungen und überprüfen Sie nach der Montage alle Dichtungen, um die Außenzulassung zu erhalten. Wenn Sie einen Router im Gehäuse einbauen, sorgen Sie für ausreichende Belüftung und befolgen Sie die Installationsanleitung des Routers. Überprüfen Sie in rauen Umgebungen regelmäßig Halterungen und Anschlüsse auf Korrosion oder Lockerung.
