Antenne TELTONIKA PR1KRF30 — 2,4–2,5 GHz 3 dBi RP-SMA Stecker, lineare Polarisation, 50 Ω, 30×82,8 mm

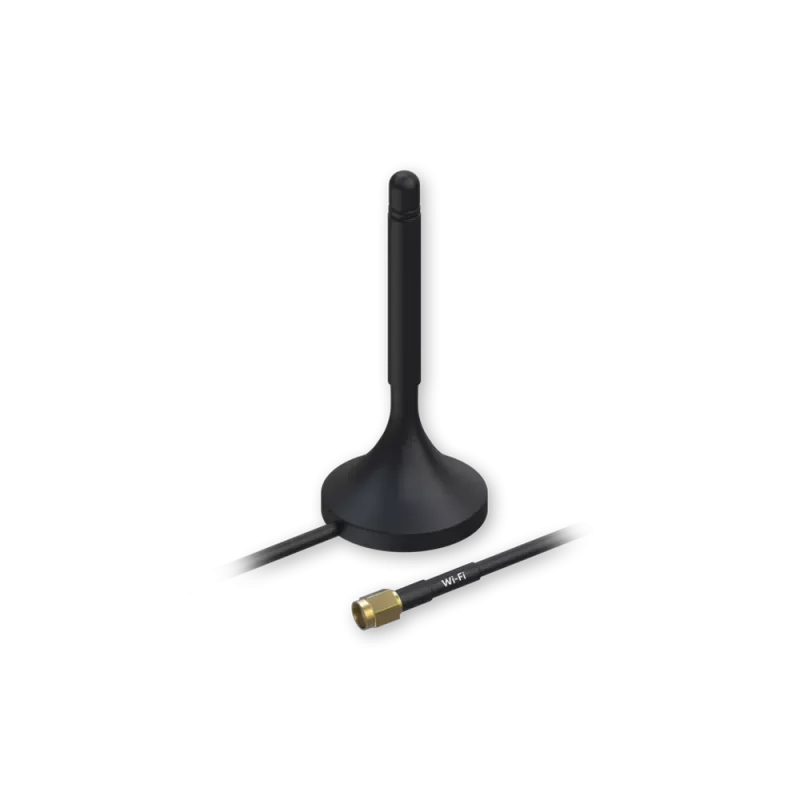

Die Teltonika PR1KRF30 ist eine kompakte externe Antenne für das 2,4–2,5-GHz-Frequenzband. Mit einem Nenngewinn von 3 dBi, linearer Polarisation und einem RP-SMA-Stecker bietet diese Antenne eine einfache, platzsparende Möglichkeit, die Qualität der drahtlosen Verbindung für Router, Modems und IoT-Netzwerk-Gateways zu verbessern. Die Antenne hat eine charakteristische Impedanz von 50 Ω, ein schwarzes Finish und Abmessungen von 30 × 82,8 mm, wodurch sie sich für Desktop-, wandmontierte oder Gehäuseinstallationen eignet, bei denen eine kurze, zuverlässige externe Antenne erforderlich ist.

Vorteile

Der Gewinn von 3 dBi der Antenne sorgt für eine moderate Signalverstärkung, ohne das Strahlungsdiagramm wesentlich zu verändern, und hilft, eine stabile Abdeckung im 2,4–2,5-GHz-Band aufrechtzuerhalten. Der RP-SMA-Stecker gewährleistet eine breite Kompatibilität mit vielen Netzwerkgeräten und ermöglicht einen einfachen Austausch oder eine Aufrüstung. Seine kompakte physische Größe und die 50-Ω-Impedanz bieten eine unkomplizierte Integration in bestehende Wi-Fi- und drahtlose IoT-Systeme, während seine lineare Polarisation ein vorhersehbares Verbindungsverhalten in typischen Innenraum- und leichten Gewerbeumgebungen unterstützt.

Geeignet für

• Verbesserung der Wi-Fi-Signalstärke für Heim- und Kleinbürorouter
• Externe Antenne für 2,4-GHz-IoT-Netzwerk-Gateways und Modems
• Kurzstrecken-Drahtlosverbindungen und Gerätetests, bei denen eine kompakte Antenne erforderlich ist
• Ersatz von Standardantennen an kompatiblen Netzwerkgeräten mit RP-SMA-Stecker

Wichtige Spezifikationen

• Frequenzband: 2,4–2,5 GHz
• Gewinn: 3 dBi
• Steckertyp: RP-SMA Stecker
• Polarisation: linear
• Impedanz: 50 Ω
• Farbe: schwarz
• Abmessungen: 30 × 82,8 mm

Verwendung

Schließen Sie den RP-SMA-Stecker an eine kompatible RP-SMA-Buchse am Router, Modem oder IoT-Gerät an. Positionieren Sie die Antenne vertikal für eine standardmäßige lineare Polarisationsausrichtung und passen Sie die Ausrichtung leicht an, um die empfangene Signalstärke und Verbindungsstabilität zu optimieren. Bei Geräten, die in Gehäusen oder hinter Verkleidungen montiert sind, platzieren Sie die Antenne wenn möglich so, dass sie eine klare Sichtlinie zum abgedeckten Bereich hat. Nach der physischen Installation ist keine zusätzliche Konfiguration in der Gerätesoftware erforderlich.

Empfehlungen

Für eine optimale Leistung vermeiden Sie es, die Antenne direkt neben großen Metallflächen oder anderen Antennen zu platzieren, die Verstimmungen oder Interferenzen verursachen können. Verwenden Sie die Antenne im vorgesehenen 2,4–2,5-GHz-Band und überprüfen Sie die Steckerkompatibilität vor der Installation. Testen Sie nach Möglichkeit verschiedene Positionen und Ausrichtungen, um das optimale Gleichgewicht zwischen Abdeckung und Signalqualität zu finden.
