Richtantenne QuWireless AX12M

Die QuWireless AX12M ist ein direktionales Multiband-Antennensystem, das LTE-MIMO-Fähigkeit mit integriertem Wi‑Fi‑, GPS- und Bluetooth-Empfang kombiniert. Mit einem maximalen Gewinn von 6 dBi und vertikaler Polarisation deckt sie einen breiten Bereich von Mobilfunk- und Drahtlosfrequenzen ab (0,694–0,96 / 1,7–2,2 / 2,2–2,7; 2,4–2,5 / 4,7–6 GHz), um eine verbesserte Verbindungsleistung bei Außeninstallationen zu unterstützen. Das Gerät wird in einem wetterfesten Gehäuse mit den Abmessungen 392 mm (Breite und Tiefe) mal 99 mm (Höhe) geliefert und ist für die Verwendung mit PoE/LAN-Anschlüssen vorgesehen. Die Antenneneinheit ermöglicht die Installation der Router Teltonika RUTX12 oder RUTX14 im Inneren des Gehäuses, um eine integrierte Komplettlösung für mobile und feste Netzwerkbereitstellungen zu schaffen.

Vorteile

Die AX12M integriert MIMO 4x4 Multiband-LTE-Richtelemente zusammen mit Dualband-Wi‑Fi-Rundstrahlelementen plus GPS- und Bluetooth-Empfang, wodurch die Notwendigkeit mehrerer separater Antennen reduziert und die Außeninstallation vereinfacht wird. Ihre Multiband-Abdeckung ermöglicht die Kompatibilität mit zahlreichen Mobilfunk- und Drahtlosbändern, während der Gewinn von 6 dBi die gerichtete Verbindungsqualität verbessert. Das Gehäuse unterstützt die interne Montage eines kompatiblen Routers und bietet eine kompakte, wetterfeste Einheit, die für Industrie-, CCTV- und Hotspot-Anwendungen geeignet ist.

Geeignet für

• Mobilfunkkonnektivität im Außenbereich für mobile und feste Installationen
• Internet-Zugang an industriellen und abgelegenen Standorten
• CCTV- und Überwachungs-Backhaul-Verbindungen
• Öffentliche Hotspots und drahtlose Abdeckung von Veranstaltungsorten
• Installationen, die ein integriertes Router- und Antennengehäuse erfordern

Technische Daten

• Frequenzabdeckung: 0,694–0,96 / 1,7–2,2 / 2,2–2,7; 2,4–2,5 / 4,7–6 GHz
• Antennengewinn: bis zu 6 dBi
• Polarisation: vertikal
• Integrierte Antennentypen: LTE MIMO gerichtet (4x), Wi‑Fi Dualband-Rundstrahler, GPS, Bluetooth

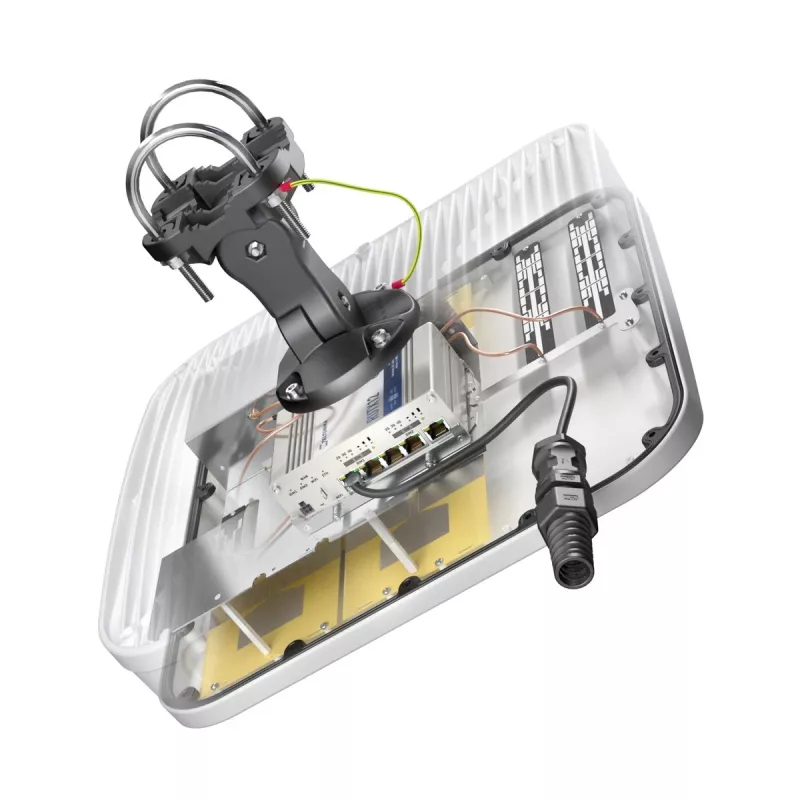

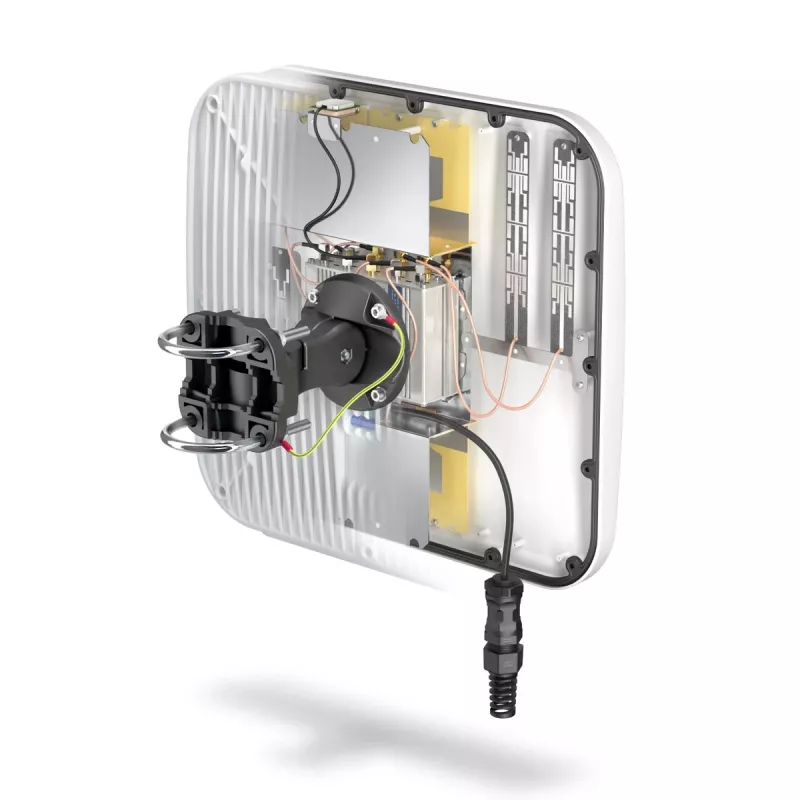

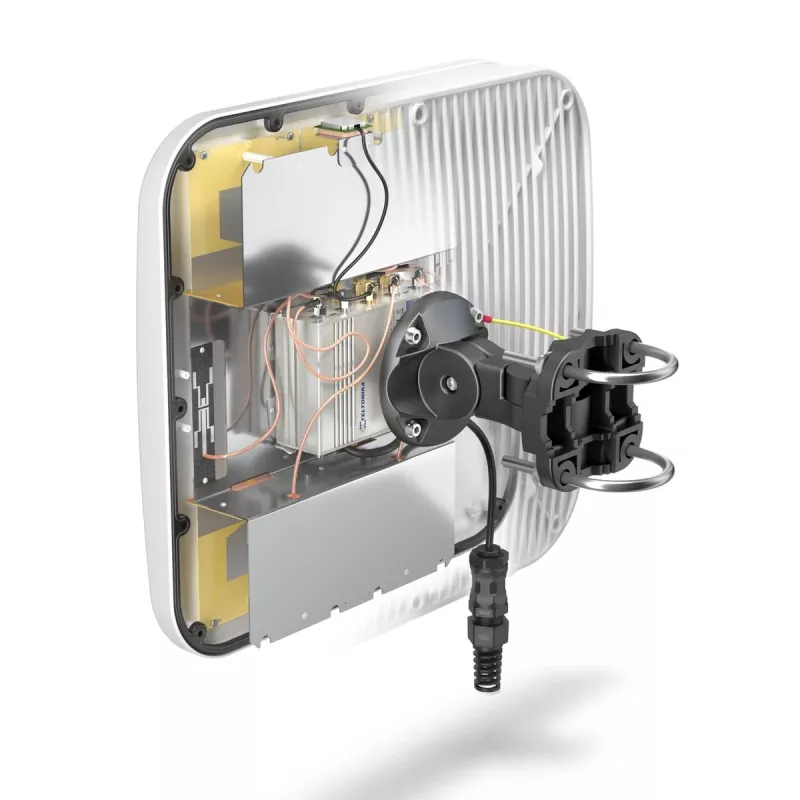

• Unterstützt interne Installation kompatibler Router (ausgelegt für Teltonika RUTX12/RUTX14)
• PoE/LAN-Anschlussunterstützung
• Abmessungen (ca.): 392 mm Breite × 392 mm Tiefe × 99 mm Höhe
• Farbe: weiß
• Gewicht: 3,7 kg

Verwendung

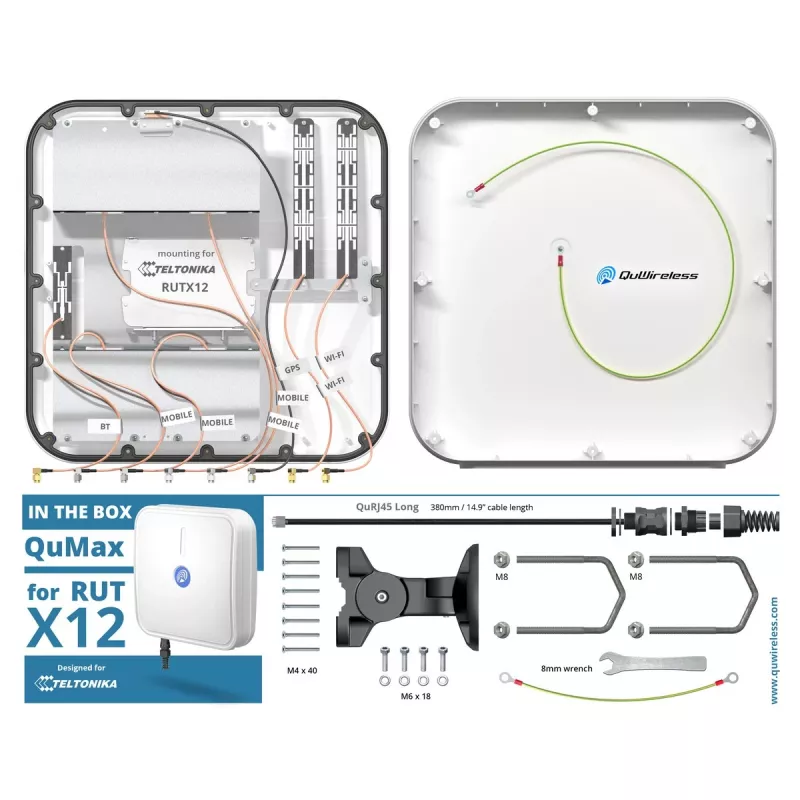

Montieren Sie die AX12M an einem geeigneten Außenstandort mit freier Sichtlinie zur Ziel-Mobilfunk- oder Wi‑Fi-Infrastruktur. Installieren Sie den kompatiblen Router gemäß den Anweisungen des Herstellers im Gehäuse, um das Gerät zu sichern und die PoE/LAN-Verkabelung durch die wetterfesten Eingänge zu führen. Schließen Sie die LTE-Modem-SMA-Leitungen oder MIMO-Verbindungen nach Bedarf an und verbinden Sie externe Anschlüsse für GPS- oder Bluetooth-Antennen, falls zutreffend. Stellen Sie sicher, dass Kabelverschraubungen und Dichtungen festgezogen sind, um die Wetterbeständigkeit des Gehäuses zu gewährleisten. Überprüfen Sie nach der Installation die Signalpegel und passen Sie die Ausrichtung an, um die gerichtete LTE-Leistung zu optimieren.

Empfehlungen

Für beste Ergebnisse platzieren Sie die Antenne an erhöhten Positionen und vermeiden Sie Hindernisse. Wenn Sie einen kompatiblen Router im Gehäuse installieren, stellen Sie sicher, dass die Antennenanschlüsse des Routers mit dem Anschlusslayout der AX12M übereinstimmen und alle Dichtungen ordnungsgemäß festgezogen sind, um den Wetterschutz zu erhalten. Überprüfen Sie regelmäßig Anschlüsse und Montageteile auf Korrosion oder Lockerung unter rauen Außenbedingungen.
