Omni-direktionale Netzwerkantenne QuWireless QuSpot AX10S, 2,4–2,5 / 4,7–6 GHz, max 7 dBi, PoE/LAN, vertikale Polarisation

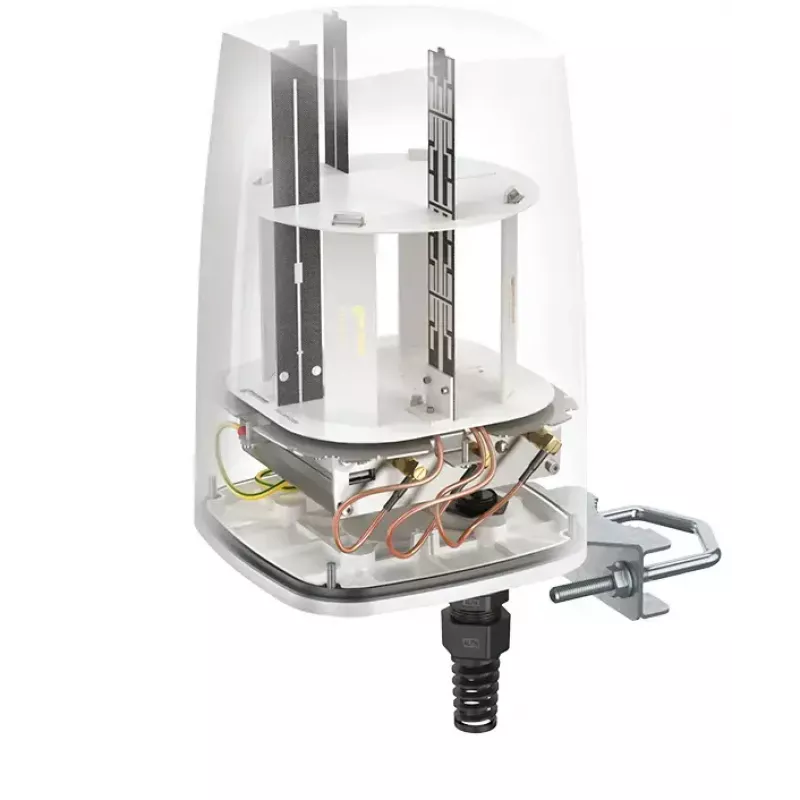

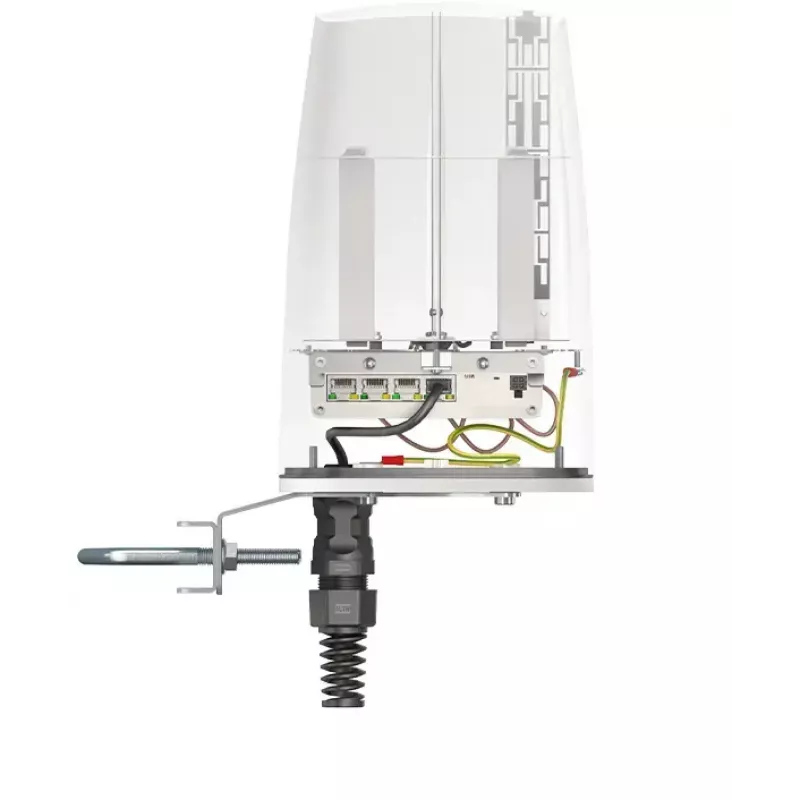

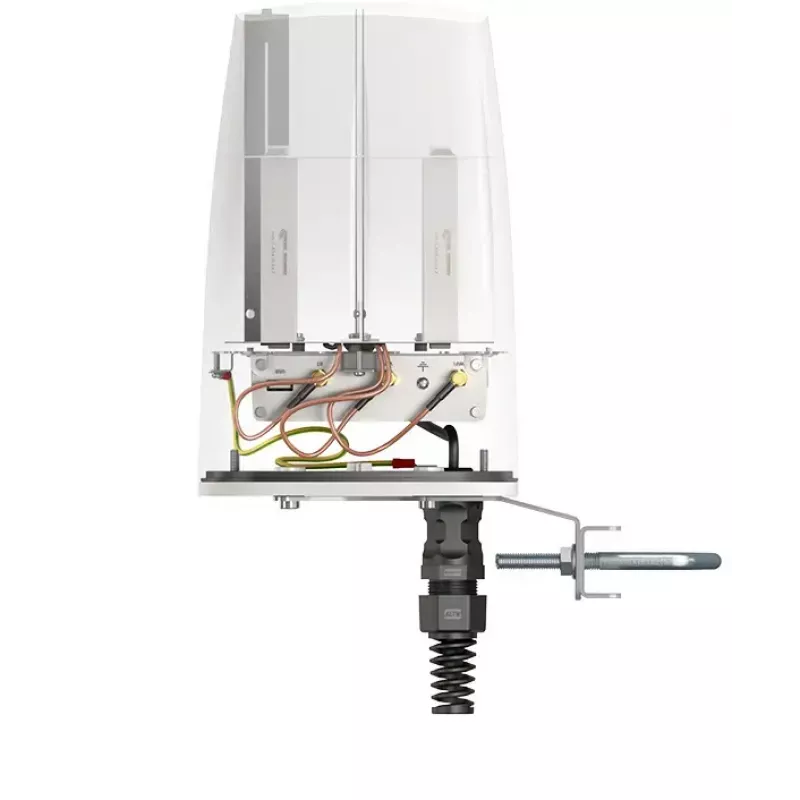

QuWireless QuSpot AX10S ist eine omni-direktionale Netzwerkantenne, die für die drahtlose Dualband-Abdeckung in den Frequenzbereichen 2,4–2,5 GHz und 4,7–6 GHz entwickelt wurde. Das kompakte Gehäuse (160×160×240 mm) integriert omnidirektionale Multi-Band-Wi‑Fi- und Bluetooth-Antennen und bietet Platz für die Installation eines kompatiblen Routers, wodurch eine komplette, außentaugliche Einheit entsteht. Die Antenne bietet eine maximale Verstärkung von 7 dBi (6 dBi bei 2,4 GHz), verwendet vertikale Polarisation und wird über PoE/LAN für die Strom- und Datenübertragung angeschlossen.

Vorteile

Die AX10S kombiniert omnidirektionale Abdeckung mit geringem Platzbedarf und integrierten Montagemöglichkeiten, was den Einsatz für mobile und feste Installationen vereinfacht. Konzipiert für den geschützten Außen- oder Innenbereich, unterstützt sie einen breiten Hochfrequenzbereich bis 6 GHz und bietet neben Dualband-Wi‑Fi-Unterstützung auch Bluetooth-Funktionalität. Die PoE/LAN-Konnektivität reduziert den Verkabelungsaufwand und ermöglicht eine zentrale Stromversorgung und Netzwerkverwaltung.

Geeignet für

• Erweiterung von Wi‑Fi-Verbindungen und großflächige drahtlose Abdeckung
• Integration mit Routern in mobilen Installationen wie Yachten, Wohnmobilen und Campingfahrzeugen
• Industrielle und CCTV-Netzwerkinstallationen, die eine All-in-One-Antennen- und Routergehäuselösung erfordern
• Öffentliche Hotspots und temporäre Außenabdeckung an geschützten Orten

Technische Spezifikationen

• Frequenzbereiche: 2,4–2,5 GHz und 4,7–6 GHz
• Maximale Verstärkung: bis zu 7 dBi (6 dBi bei 2,4 GHz)
• Polarisation: vertikal
• Impedanz: 50 Ω
• Konnektivität: PoE/LAN für Strom und Daten
• Formfaktor: kompaktes Gehäuse 160×160×240 mm mit Optionen für Wand-/Mastmontage
• Integriert: Wi‑Fi-Dualband-Omniantenne und Bluetooth-Omniantenne; Platz für die Installation eines kompatiblen Routers

Verwendung

Installieren Sie die QuSpot AX10S an einer Wand oder einem Mast an einem geschützten Außenstandort oder im Innenbereich, wo eine breite omnidirektionale Abdeckung erforderlich ist. Montieren Sie das Gehäuse mit den mitgelieferten Halterungen und positionieren Sie die Einheit vertikal, um sie an die Antennenpolarisation anzupassen. Schließen Sie einen PoE-fähigen Switch oder Injektor an den LAN/PoE-Port an, um Strom und Netzwerkkonnektivität bereitzustellen. Wenn Sie einen kompatiblen Router im dafür vorgesehenen Bereich installieren, befolgen Sie die Installationsschritte und Kabelverlegungsempfehlungen des Routerherstellers, um den Wetterschutz und zuverlässige Verbindungen zu gewährleisten.

Empfehlungen

Platzieren Sie die Antenne entfernt von großen Metallhindernissen und in erhöhter Position für eine optimale omnidirektionale Abdeckung. Verwenden Sie für geschützte Außeninstallationen für den Außeneinsatz geeignete Verkabelung und abgedichtete Steckverbinder. Überprüfen Sie die Kompatibilität und die empfohlene Platzierung, wenn Sie einen bestimmten Router im Gehäuse installieren, um Belüftung und sichere Montage zu gewährleisten.
