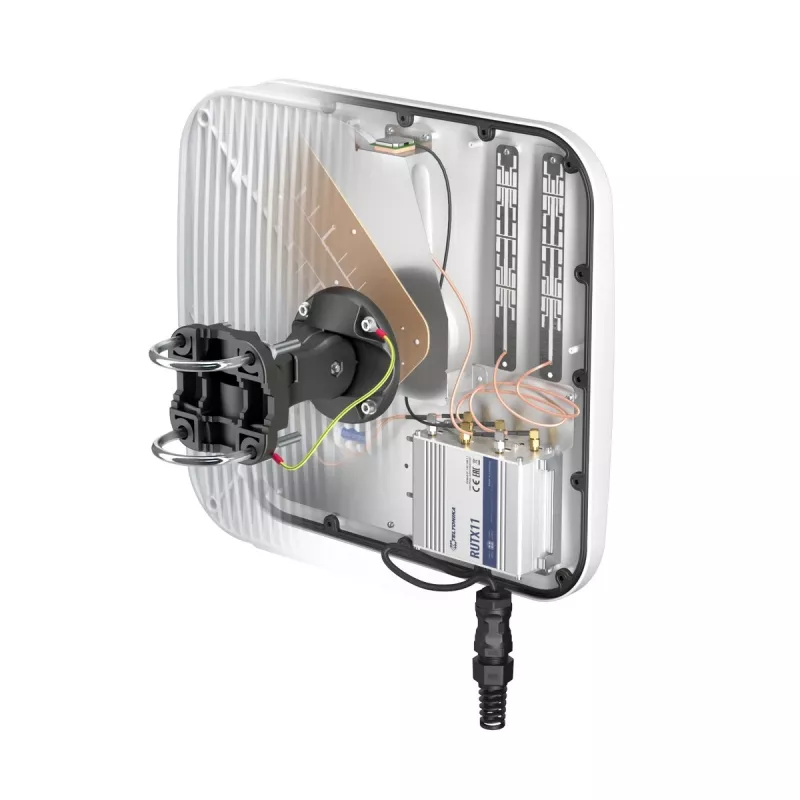

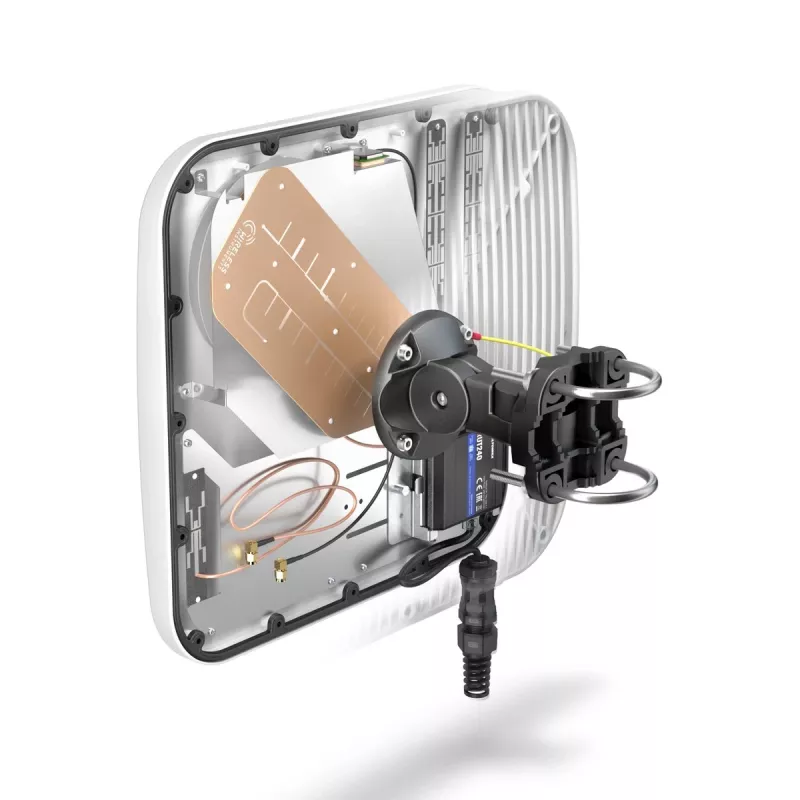

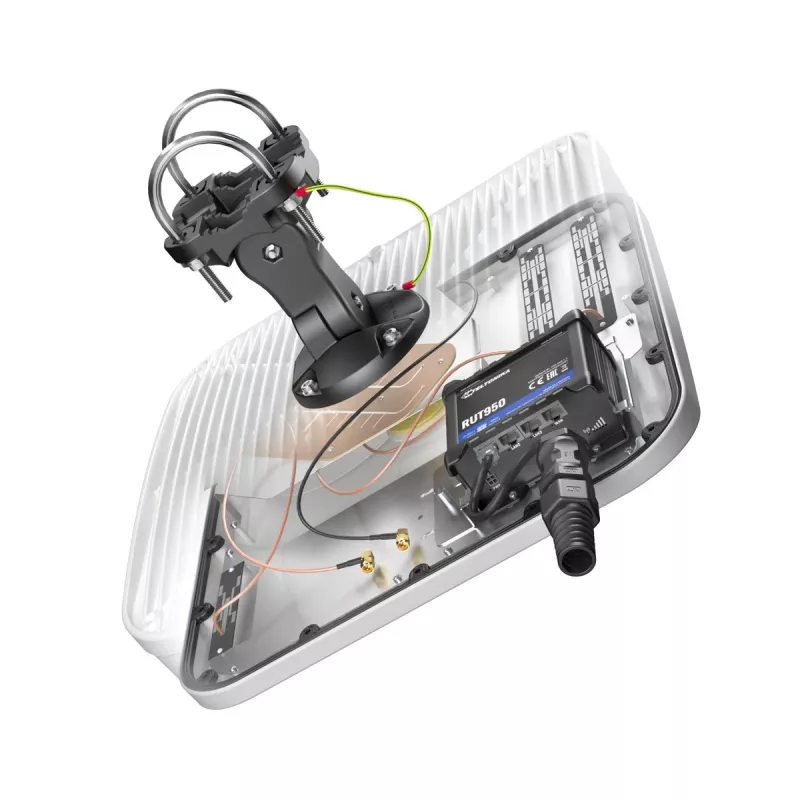

Richtantenne QuWireless QuMax XR All In

Die QuWireless QuMax XR All In ist eine integrierte Außen-Multiband-Antenne, die eine Richt-LTE-Antenne mit hohem Gewinn mit eingebetteten Rundstrahl-Wi-Fi- (2,4/5 GHz), Bluetooth- und GPS-Antennen in einem einzigen IP67-Gehäuse vereint. Das Gehäuse ist so bemessen, dass es einen Teltonika RUT-Serie Router (Modelle RUT200/240/241/950/951/955/956/X09/X11) aufnehmen kann, und die Antenne unterstützt einen breiten Frequenzbereich (0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz für Mobilfunk und 2,4–2,5 / 4,7–6 GHz für Wi-Fi) mit dualer Polarisation und einem Richt-LTE-Gewinn von 7 dBi.

Vorteile

Das integrierte Design reduziert externe Verkabelung und vereinfacht die Installation, indem Richt-LTE, Dualband-Rundstrahl-Wi-Fi, Bluetooth und GPS in einer wetterfesten Einheit kombiniert werden. Duale Polarisation und Multiband-Abdeckung bieten Kompatibilität mit vielen Mobilfunk- und Wi-Fi-Installationen, während der integrierte Platz für Teltonika RUT-Router eine kompakte, geschützte Festinstallation ermöglicht. Die PoE/LAN-Anschlussoption erleichtert die Strom- und Datenversorgung des montierten Routers.

Geeignet für

• Feste Langstrecken-Mobilfunkverbindungen zu entfernten Basisstationen
• Außen-Wi-Fi-Abdeckung mit 2,4-GHz- und 5-GHz-Bändern
• Industrie- oder abgelegene Standorte, die eine kompakte, wetterfeste Router-Installation erfordern
• Einsätze, die GPS- und Bluetooth-Signale neben Mobilfunk und Wi-Fi benötigen

Technische Daten

• Modell: QuWireless QuMax XR All In (MPN: AXRA)
• LTE-Richtgewinn: 7 dBi
• Frequenzbereiche: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz (Mobilfunk); 2,4–2,5 / 4,7–6 GHz (Wi-Fi)
• Polarisation: Duale Polarisation
• Anschlusstyp: PoE / LAN
• Gehäuseschutzart: IP67
• Abmessungen: 392 mm × 99 mm × 392 mm
• Hergestellt in Polen

Verwendung

Montieren Sie die QuMax XR All In mit korrosionsbeständigen Befestigungselementen an einem geeigneten Außenmast oder einer Wand und richten Sie das Richt-LTE-Panel für besten Empfang auf die Ziel-Basisstation aus. Installieren Sie einen kompatiblen Teltonika RUT-Serie Router gemäß der Montageanleitung des Router-Herstellers im Gehäuse, verbinden Sie die Antennenkabel mit den Antennenanschlüssen des Routers und versorgen Sie ihn, falls unterstützt, über den PoE/LAN-Anschluss mit Strom/Daten. Stellen Sie sicher, dass die Kabelverschraubungen festgezogen und die Dichtungen intakt sind, um den IP67-Schutz zu gewährleisten.

Empfehlungen

Für optimale LTE-Leistung richten Sie das Richtpanel auf den stärksten nahegelegenen Mobilfunkmast und prüfen Sie die Signalpegel an mehreren Positionen, bevor Sie es endgültig befestigen. Verwenden Sie abgeschirmte, wetterfeste Ethernet- und Antennenkabel für Außenverlegungen und beachten Sie die örtlichen Vorschriften für Mast- und Dachinstallationen. Überprüfen Sie regelmäßig Dichtungen und Anschlüsse, um Wetterfestigkeit und Signalqualität zu erhalten.
