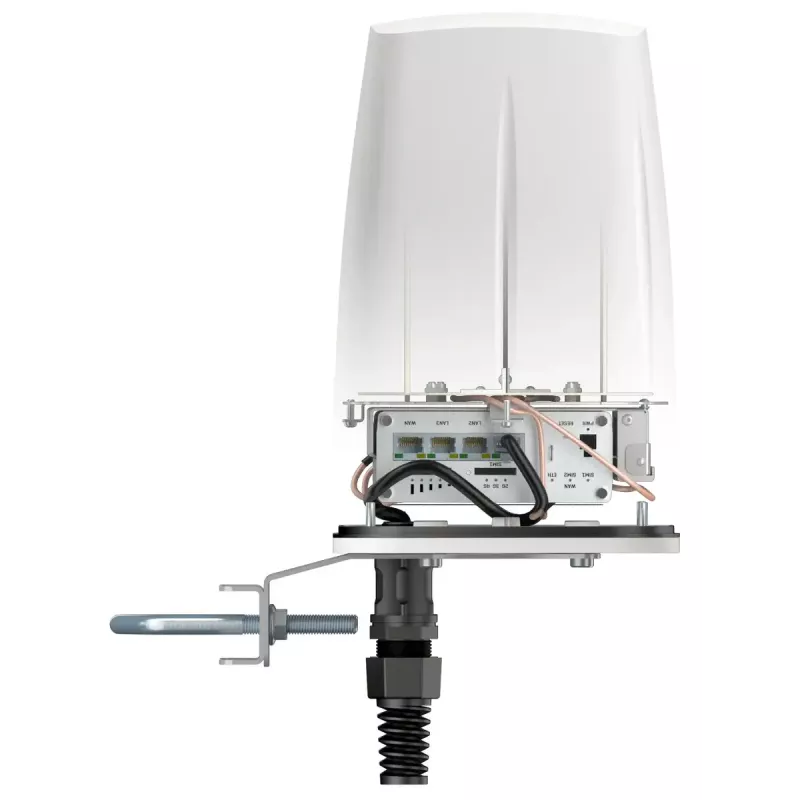

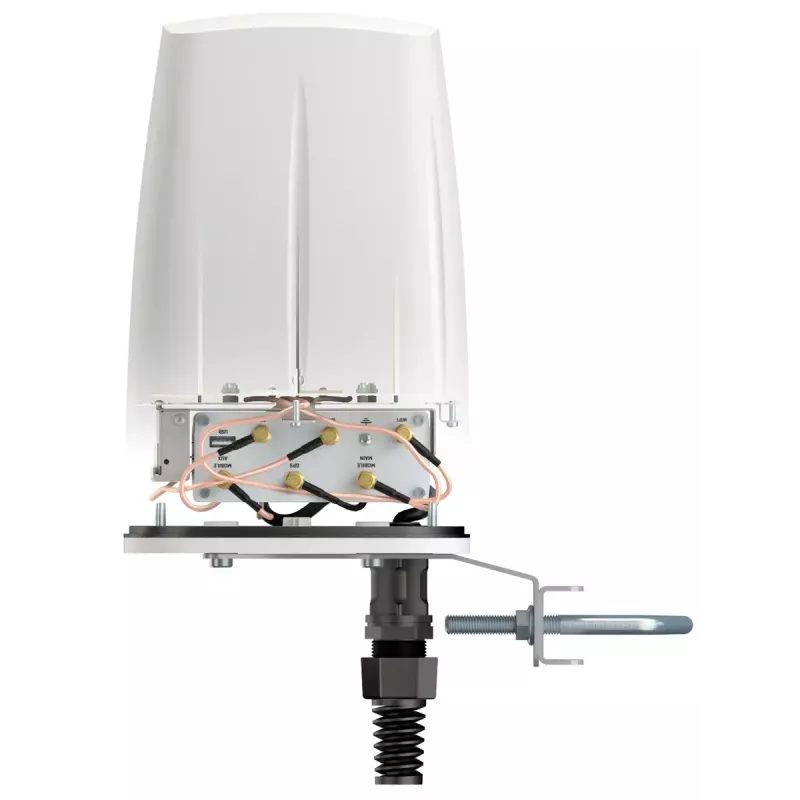

Omnidirektionale Netzwerkantenne QuWireless QuSpot PoE/LAN 4 dBi, 0,694–6 GHz, vertikale Polarisation

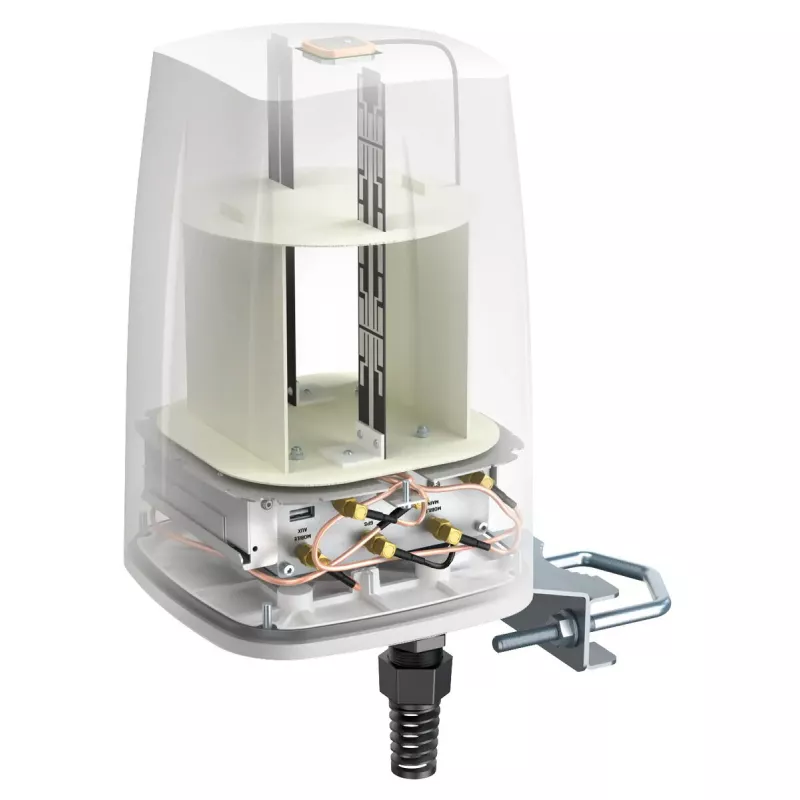

QuWireless QuSpot ist eine omnidirektionale Netzwerkantenne mit integriertem PoE/LAN-Anschluss und einem kompakten Gehäuse mit den Maßen 160×160×240 mm. Die Antenne deckt mehrere Mobilfunk- und WLAN-Bänder im Bereich von 0,694–6 GHz (0,694–0,96 / 1,7–2,2 / 2,2–2,7 / 2,4–2,5 / 4,7–6 GHz) ab und bietet bis zu 4 dBi Gewinn bei vertikaler Polarisation. Das Produkt ist für die Aufnahme eines Teltonika RUTX11-Routers konzipiert und ermöglicht eine kompakte Außen- oder Inneninstallation, bei der Multiband-LTE-, Dualband-WLAN- (2,4/5 GHz), GPS- und Bluetooth-Antennen in einem einzigen Gehäuse vereint sind. Die Montage kann an der Wand oder an einem Mast erfolgen, und die Antenne weist eine Impedanz von 50 Ω auf, was die Kompatibilität mit Standard-Netzwerkausrüstung gewährleistet.

Vorteile

Der QuSpot bietet Multiband-Abdeckung in einem kompakten, wetterfesten Gehäuse, das sowohl Mobilfunk- als auch WLAN-Signale unterstützt, ohne dass separate externe Antennen erforderlich sind. Die Integration für den Teltonika RUTX11-Router vereinfacht die Installation, indem die Platzierung des Routers und die Antennenfunktionen in einem Gerät kombiniert werden. Typische Gewinnwerte (2 / 4 dBi) und die vertikale Polarisation machen die Antenne für allgemeine omnidirektionale Abdeckungsszenarien geeignet, während die PoE/LAN-Konnektivität eine zentrale Strom- und Datenversorgung für den montierten Router ermöglicht.

Geeignet für

• Mobile Breitbandinstallationen im Außen- und Innenbereich
• Feste Installationen auf Yachten, Booten, Wohnmobilen und Wohnwagen
• Industrielle und CCTV-Netzwerkanbindung
• Öffentliche Hotspots und kleine WLAN-Abdeckungsbereiche im Freien
• Integrierte Bereitstellungen mit Teltonika RUTX11

Wichtige technische Daten

• Frequenzabdeckung: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 / 2,4–2,5 / 4,7–6 GHz
• Maximaler Gewinn: bis zu 4 dBi (typisch 2 / 4 dBi)
• Polarisation: vertikal
• Impedanz: 50 Ω
• Abmessungen: 160 × 160 × 240 mm
• Montage: Wand- oder Mastmontage
• Anschlüsse: PoE/LAN für integrierte Routermontage und Netzwerkverbindung
• Integrierte Antennen: Multiband-LTE-Rundstrahlantenne, Dualband-WLAN-Rundstrahlantenne (2,4/5 GHz), GPS und Bluetooth

Verwendung

Montieren Sie den QuSpot an einer geeigneten Wand oder einem Mast mit der mitgelieferten oder geeigneten Montagehardware und stellen Sie sicher, dass das Gehäuse für die korrekte Polarisation vertikal ausgerichtet ist. Bringen Sie den Teltonika RUTX11-Router gemäß den Anweisungen des Routerherstellers im dafür vorgesehenen Bereich innerhalb des QuSpot-Gehäuses unter und verbinden Sie den Router dann mit dem PoE/LAN-Anschluss, um Strom- und Netzwerkversorgung zu gewährleisten. Positionieren Sie die Antenne möglichst mit freier Sichtlinie und verlegen Sie die Kabel durch wetterfeste Einführungen, um die Gehäuseintegrität zu erhalten.

Empfehlungen

Platzieren Sie die Antenne an einer erhöhten Position, um die omnidirektionale Abdeckung zu maximieren und Hindernisse zu minimieren. Verwenden Sie einen geeigneten Überspannungsschutz und Erdung für Außeninstallationen und beachten Sie die örtlichen Vorschriften für die Montage an Bauwerken. Für eine optimale Mobilfunk- und WLAN-Leistung überprüfen Sie die Router-Firmware und die Antennenausrichtung und wählen Sie die geeignete Antennenposition für die anvisierten Netzwerke.
