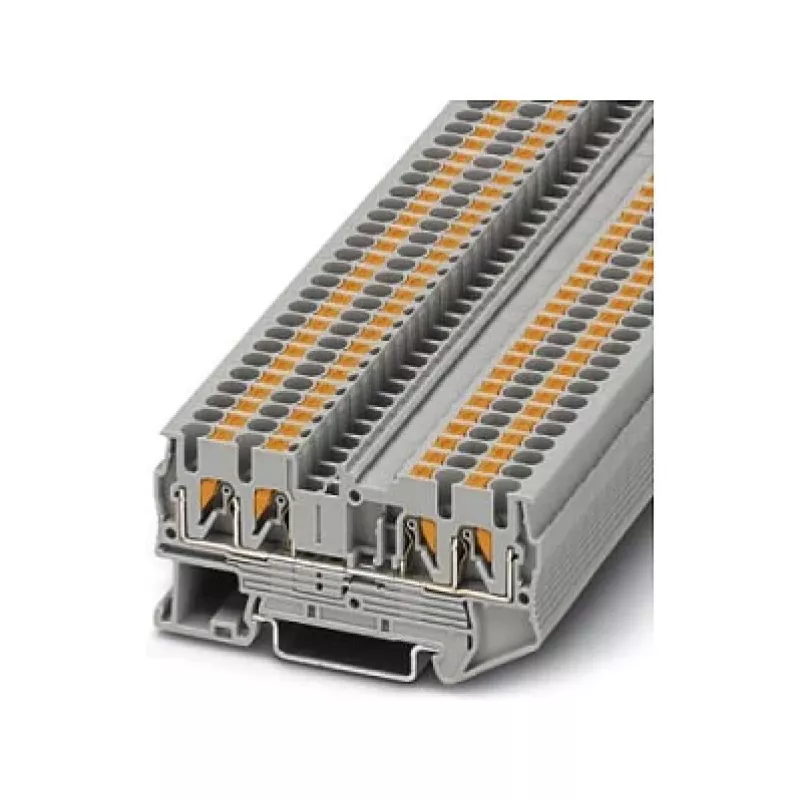

Phoenix Contact PT 2,5-QUATTRO Durchgangsklemme, Push-in, 4-Leiter, 2,5 mm², 800 V, 24 A, grau

In Schaltschränken und Verteilerkästen benötigen Elektriker eine zuverlässige Möglichkeit, ein einzelnes Potenzial auf mehrere Leiter zu verteilen, ohne übermäßig viel Hutschienenplatz zu beanspruchen. Die Phoenix Contact PT 2,5-QUATTRO Durchgangsklemme löst dies mit einem kompakten, vieradrigen Design, das dank Push-in-Technologie eine schnelle, werkzeuglose Verdrahtung ermöglicht. Ihr Nennquerschnitt von 2,5 mm² bewältigt 24 A bei 800 V und eignet sich damit für eine Vielzahl von industriellen und gebäudetechnischen Stromkreisen.

Technische Daten

• Typ: Durchgangsklemme, 1 Etage, 1 Potenzial
• Anschluss: Push-in, 4 Anschlüsse (QUATTRO)
• Nennquerschnitt: 2,5 mm² (starr: 0,14–4 mm²; flexibel: 0,14–2,5 mm²; AWG 26–12)
• Bemessungsspannung/-strom (IEC): 800 V / 24 A (max. 28 A bei maximalem Leiter)
• Montage: Hutschiene NS 35/7,5 oder NS 35/15
• Material: Polyamid (PA), Entflammbarkeit UL 94 V0
• Betriebstemperatur: -60 °C bis +105 °C
• Abisolierlänge: 8–10 mm
• Farbe: Grau

Warum diese Klemme

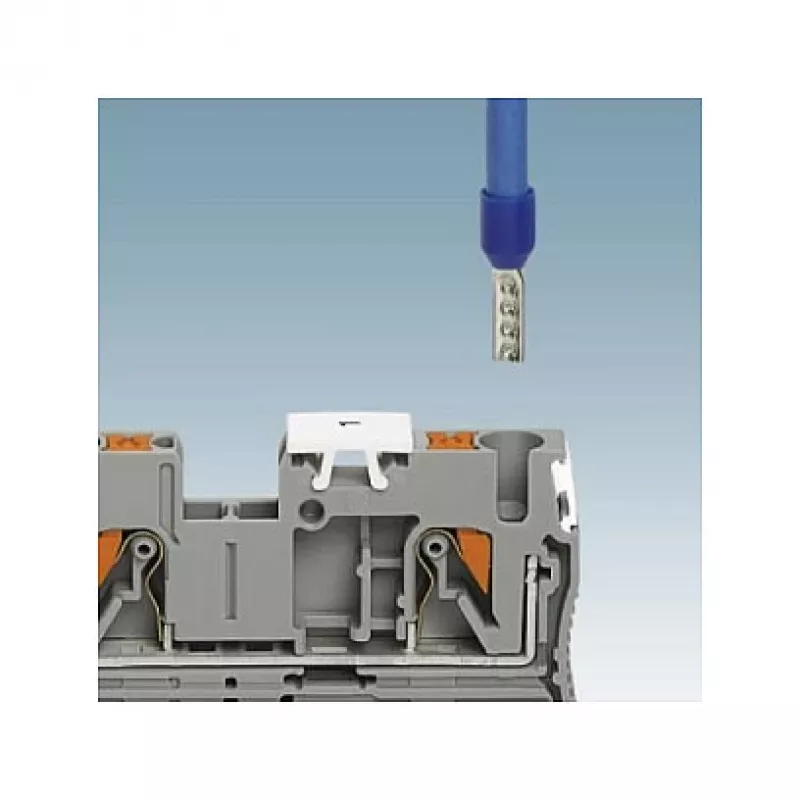

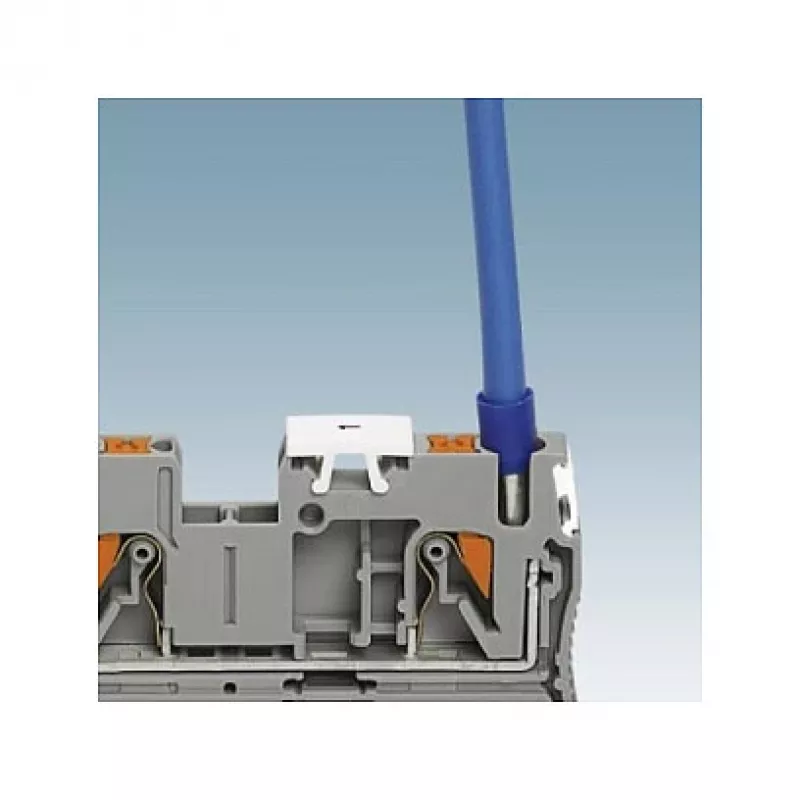

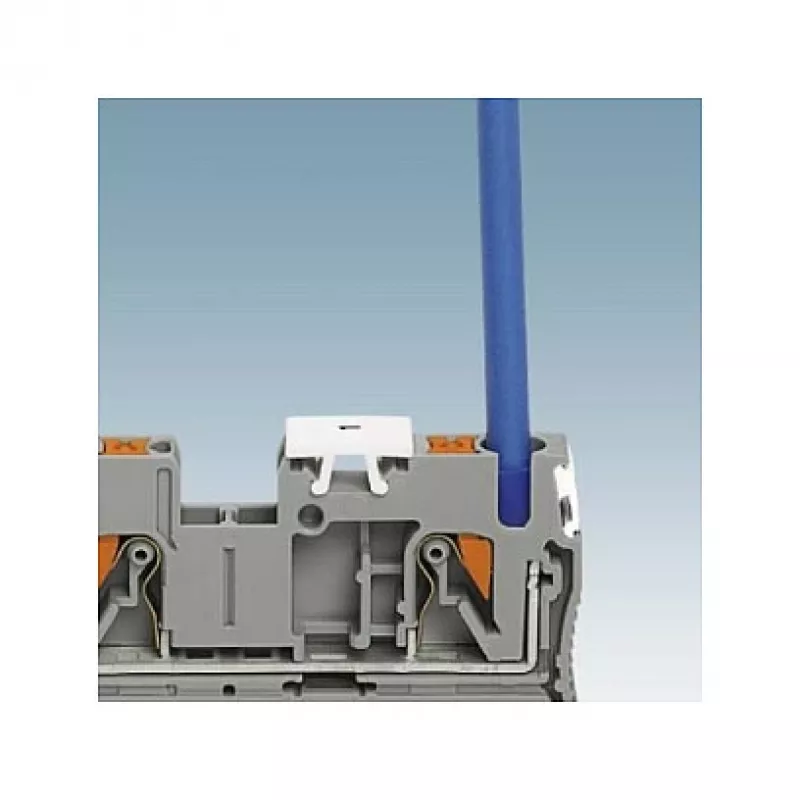

Push-in-Anschlüsse reduzieren die Verdrahtungszeit im Vergleich zu Schraubklemmen um bis zu 50 % – bei entsprechender Vorbereitung sind für starre oder mehrdrähtige Leiter keine Aderendhülsen erforderlich. Das QUATTRO-Design ermöglicht den Anschluss von vier Leitern an ein einziges Potenzial, spart Platz auf der Hutschiene und vereinfacht die Potenzialverteilung. Das PA-Gehäuse ist halogenfrei und flammwidrig und gewährleistet Sicherheit in dicht bestückten Gehäusen. Die bewährte Federzugtechnik von Phoenix Contact garantiert vibrationsfeste, wartungsfreie Verbindungen über die gesamte Lebensdauer des Produkts.

Ideale Anwendungsfälle

• Potenzialverteilung in Schalttafeln und Maschinenverdrahtung
• Gebäudeautomationssysteme (Beleuchtung, HLK, Zutrittskontrolle)
• Stromversorgungsverteilung an mehrere Sensoren oder Aktoren
• Nachrüstprojekte, bei denen eine schnelle, werkzeuglose Installation entscheidend ist
• Anwendungen mit hohen Vibrationen oder Temperaturwechseln

Gut zu wissen

Die Klemme ist Teil des CLIPLINE-complete-Systems und kompatibel mit Standardzubehör von Phoenix Contact wie Endabdeckungen, Trennplatten und Markierungsschilder. Sie ist für den Einsatz in explosionsgefährdeten Bereichen (ATEX) zugelassen, sofern sie gemäß den Herstellerangaben installiert wird. Die graue Farbe ist Standard für Durchgangsklemmen und ermöglicht eine einfache visuelle Identifikation im Schaltschrank. Für größere Leiterquerschnitte oder höhere Ströme erwägen Sie die Serien PT 4 oder PT 6.
