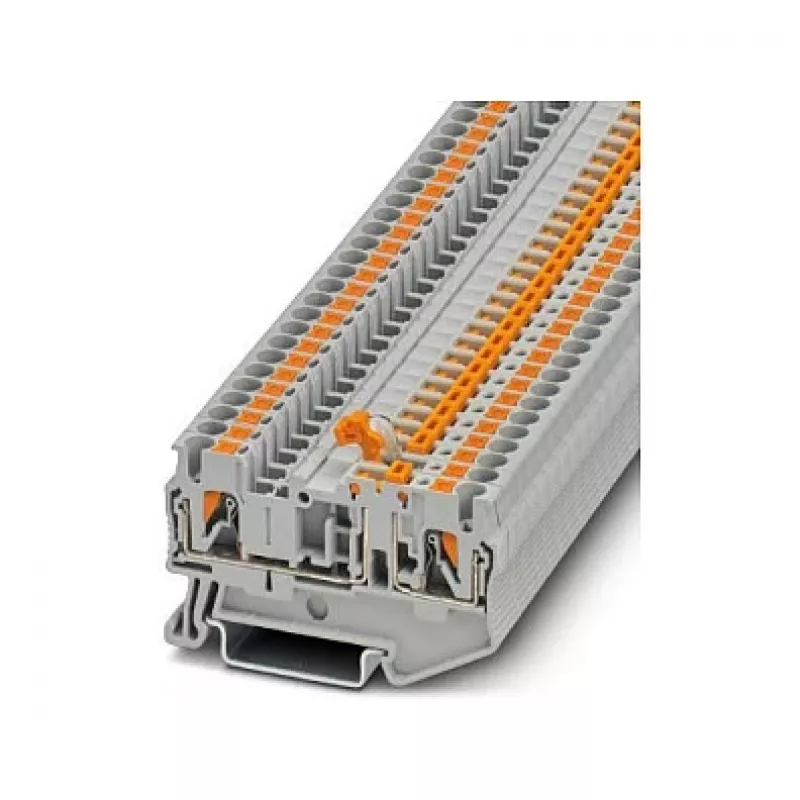

Phoenix 3210156 PT 2,5-MT Mess-Trennklemme, Push-in, grau

In Schaltschränken und Verteilern, in denen Stromkreise für Prüf- und Wartungszwecke sicher getrennt werden müssen, bietet die Phoenix 3210156 PT 2,5-MT Mess-Trennklemme eine zuverlässige Trennstelle. Diese graue Push-in-Klemme ermöglicht es, den Strompfad mit einem Schiebetrenner zu trennen, einen 2,3-mm-Teststecker einzuführen und Signale zu prüfen, ohne die Verdrahtung zu stören. Mit einer kompakten Breite von 5,2 mm spart sie Platz auf der Hutschiene, während die werkzeuglose Push-in-Verbindung die Installation für massive und feindrähtige Leiter bis 2,5 mm² beschleunigt.

Wichtige technische Daten

• Typ: Mess-Trennklemme
• Anschlusstechnik: Push-in
• Anzahl der Positionen: 1
• Anzahl der Anschlüsse: 2
• Nennquerschnitt: 2,5 mm²
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 20 A
• Leiterquerschnitt massiv: 0,14 mm² – 4 mm²
• Leiterquerschnitt feindrähtig: 0,14 mm² – 2,5 mm²
• AWG-Bereich: 26 – 12
• Abisolierlänge: 8 mm – 10 mm
• Gehäusematerial: Polyamid (PA)
• Farbe: Grau
• Montage: Hutschiene NS 35/7,5 oder NS 35/15
• Abmessungen (B x H x T): 5,2 mm x 36,5 mm x 56 mm
• Trenntyp: Schiebetrenner
• Prüfbuchse: Für 2,3-mm-Teststecker
• Brennbarkeitsklasse: UL 94 V0

Warum diese Klemme wählen

Die Push-in-Technologie macht Spezialwerkzeuge überflüssig – einfach Leiter abisolieren und hineinstecken. Der integrierte Schiebetrenner bietet eine sichtbare, mechanische Unterbrechung im Stromkreis, sodass Abschnitte für Fehlersuche oder Inbetriebnahme leicht isoliert werden können. Das graue Polyamid-Gehäuse ist robust und flammhemmend und erfüllt UL 94 V0 für Sicherheit in industriellen Umgebungen. Das schmale Profil ermöglicht eine hochdichte Verdrahtung auf der Hutschiene, ohne die Funktionalität zu beeinträchtigen.

Ideale Anwendungsfälle

• Schaltschrankbau, wo Prüfpunkte für Strom- oder Spannungsmessung erforderlich sind
• Signalverteilung in Automatisierungssystemen, die eine schnelle Trennung für Wartungsarbeiten benötigen
• Maschinenbau und Anlagenbau mit häufigen Stromkreisunterbrechungen
• Nachrüstprojekte, bei denen der Platz begrenzt ist, aber eine Trennfunktion unerlässlich ist

Gut zu wissen

Die Klemme ist für die Verwendung mit Phoenix Contact PT-Serie Zubehör wie Endabdeckungen, Trennplatten und Markierungsschildern ausgelegt. Sie unterstützt sowohl massive als auch feindrähtige Leiter mit Aderendhülsen und deckt einen weiten Bereich von 0,14 mm² bis 2,5 mm² (feindrähtig) und bis 4 mm² (massiv) ab. Die Prüfbuchse akzeptiert Standard-Teststecker mit 2,3 mm Durchmesser, kompatibel mit gängigen Multimeterleitungen. Für einen zuverlässigen Betrieb stellen Sie sicher, dass die Hutschiene ordnungsgemäß geerdet ist und die Klemme sicher auf der Schiene eingerastet ist.
