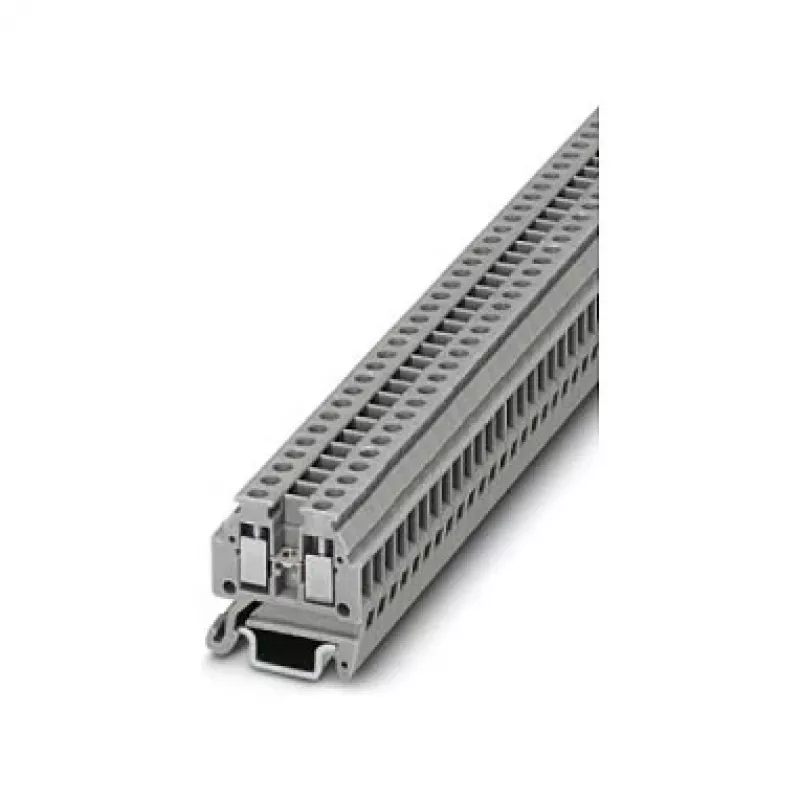

Phoenix 3100305 Durchgangsklemme MT 1.5, Schraubanschluss, 1,5 mm², 500 V, 17,5 A, DIN-Schiene, grau

Bemessen für 500 V und 17,5 A bietet die Phoenix 3100305 MT 1.5 Durchgangsklemme zuverlässige Schraubanschlüsse für starre und flexible Leiter bis 1,5 mm². Die kompakte Breite von 4,2 mm spart Platz auf der DIN-Schiene, während das Gehäuse aus Polyamid mit V0-Klassifizierung Brandschutz in anspruchsvollen Industrieumgebungen gewährleistet.

Überblick

Die Phoenix MT 1.5 ist eine einstöckige Durchgangsklemme mit einer Position, die für die Montage auf DIN-Schienen NS 35/7,5 oder NS 35/15 ausgelegt ist. Sie bietet zwei Schraubanschlüsse für die sichere Verdrahtung von Leitern von 0,14 mm² bis 1,5 mm² (26–16 AWG). Der graue Isolierkörper aus Polyamid erfüllt die Entflammbarkeitsklasse UL 94 V0 und eignet sich daher für Schaltschränke, Verteiler und Automatisierungssysteme.

Besondere Merkmale

• Hohe Strombelastbarkeit von 17,5 A und Bemessungsspannung von 500 V für vielseitige Energieverteilung.
• Akzeptiert sowohl starre als auch flexible Leiter bis 1,5 mm², mit einer Abisolierlänge von 8 mm.
• M2-Schraubgewinde mit Anzugsdrehmoment von 0,22–0,25 Nm für zuverlässige, wartungsfreie Verbindungen.
• Kompakte Breite von 4,2 mm maximiert die Klemmenanzahl auf Standard-DIN-Schienen.
• Verschmutzungsgrad 3 und Überspannungskategorie III mit Bemessungsstoßspannung von 6 kV für raue elektrische Umgebungen.

Technische Details

• Anschlussart: Schraubanschluss
• Anzahl der Positionen: 1
• Anzahl der Anschlüsse: 2
• Leiterquerschnitt starr: 0,14–1,5 mm²
• Leiterquerschnitt flexibel: 0,14–1,5 mm²
• AWG-Bereich: 26–16
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 17,5 A
• Befestigungsart: DIN-Schiene NS 35/7,5, NS 35/15
• Isolierstoff: PA (Polyamid)
• Entflammbarkeitsklasse (UL 94): V0
• Abisolierlänge: 8 mm
• Schraubgewinde: M2
• Anzugsdrehmoment: 0,22–0,25 Nm
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Bemessungsstoßspannung: 6 kV

Unser Fazit

Die Phoenix 3100305 MT 1.5 ist eine robuste und platzsparende Durchgangsklemme, die strenge Sicherheits- und Leistungsstandards erfüllt. Die Schraubanschlusstechnik gewährleistet langfristige Stabilität, während das V0-Gehäuse und die hohe Stoßspannungsfestigkeit sie zu einer zuverlässigen Wahl für professionelle Elektroinstallationen machen.
