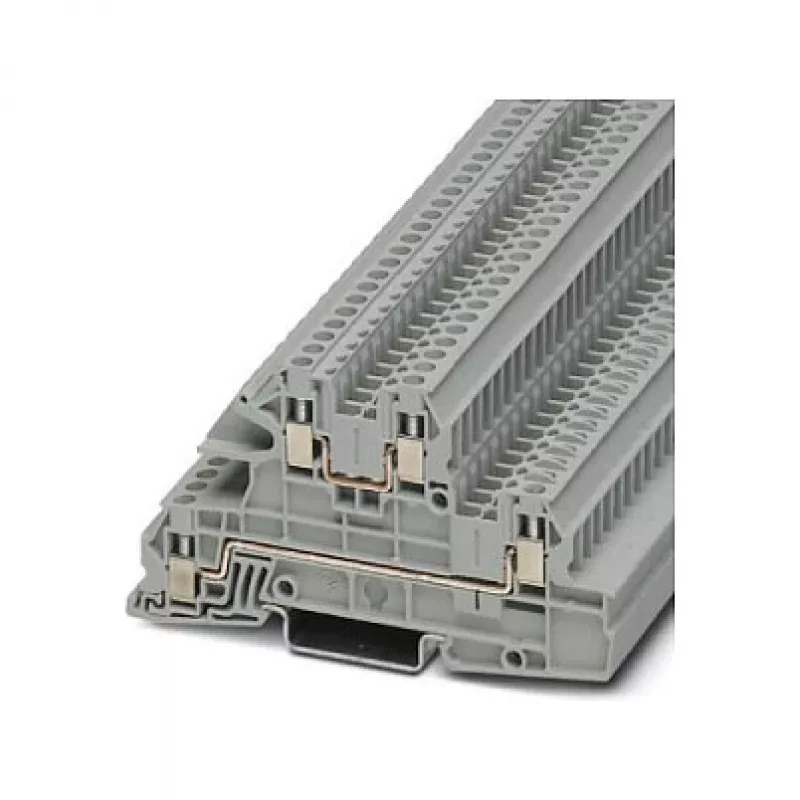

Phoenix 3076031 UTI 2,5-L/L Installations-Reihenklemme, mehrstöckig, Schraubanschluss, 2 Ebenen, 4 Anschlüsse, 2,5 mm², 500 V, 24 A, grau

Für Installationen, die kompakte und hochdichte Verdrahtung ohne Einbußen bei der Übersichtlichkeit erfordern, bietet die Phoenix 3076031 UTI 2,5-L/L Installations-Reihenklemme mit zwei Ebenen doppelte Anschlusspunkte auf derselben Grundfläche wie eine Standard-Durchgangsklemme. Im Gegensatz zu einstöckigen Klemmen, die Sie zwingen, Anschlüsse auf mehrere Module zu verteilen, stapelt diese Einheit zwei unabhängige Ebenen, jede mit eigenem Schraubklemmmechanismus, sodass Sie komplexe Signal- und Leistungsverdrahtung in engen Schaltschränken verwalten können. Das graue Polyamidgehäuse ist halogenfrei und flammwidrig nach UL 94 V0, was es für den Einsatz in industriellen Umgebungen geeignet macht, in denen Brandschutz Priorität hat.

Highlights

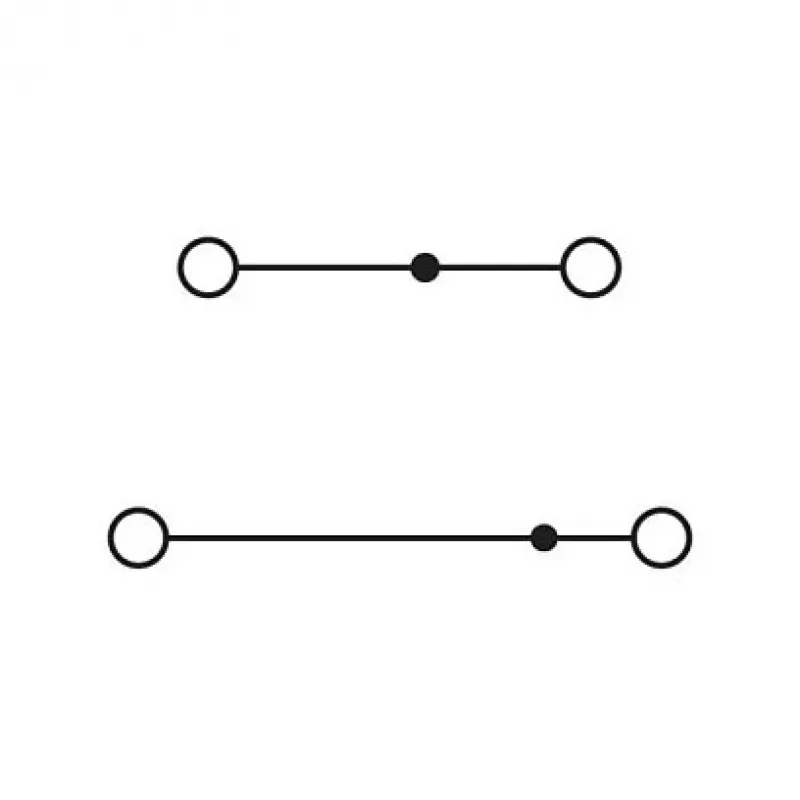

• Zweistöckige Installations-Reihenklemme mit vier Schraubanschlüssen (zwei pro Ebene)
• Nennquerschnitt 2,5 mm², unterstützt Leiter von 0,14 mm² bis 4 mm² (AWG 26–12)
• Bemessungsspannung 500 V und Bemessungsstrom 24 A nach IEC, geeignet für Steuer- und Energieverteilung
• Montage auf Standard-Tragschiene NS 35/7,5 oder NS 35/15
• Betriebstemperaturbereich von -60 °C bis +105 °C
• Entspricht IEC 60947-7-1 und trägt UL-, CSA-, EAC- und VDE-Zulassungen

Im täglichen Einsatz

Elektriker und Schaltschrankbauer schätzen die unkomplizierte Schraubanschlusstechnik: Eine Abisolierlänge von 9 mm und M3-Schraubgewinde mit einem Anzugsdrehmoment von 0,5–0,6 Nm gewährleisten sichere, vibrationsfeste Verbindungen. Das kompakte Design und die klaren Beschriftungsflächen der Klemme ermöglichen effiziente Verdrahtung und einfache Identifikation, selbst in dicht bestückten Schaltschränken. Da sie für Verschmutzungsgrad 3 und Überspannungskategorie III ausgelegt ist, kann sie in industriellen Schaltschränken, im Maschinenbau und in der Gebäudeautomation eingesetzt werden, wo Zuverlässigkeit entscheidend ist.

Technische Daten im Überblick

• Marke: Phoenix Contact
• Modell: 3076031 UTI 2,5-L/L
• MPN: 3076031
• EAN: 4046356643962
• Typ: Installations-Reihenklemme, mehrstöckig
• Anschlussart: Schraubanschluss
• Anzahl der Ebenen: 2
• Anzahl der Anschlüsse: 4
• Nennquerschnitt (IEC): 2,5 mm²
• Leiterquerschnittsbereich (IEC): 0,14 mm² – 4 mm²
• AWG-Bereich: 26 – 12
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 24 A
• Isolierstoff: Polyamid (PA)
• Farbe: Grau
• Befestigungsart: Tragschiene NS 35/7,5, NS 35/15
• Abisolierlänge: 9 mm
• Schraubgewinde: M3
• Anzugsdrehmoment: 0,5 – 0,6 Nm
• Betriebstemperatur: -60 °C bis 105 °C
• Brennbarkeitsklasse: UL 94 V0
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Normen/Zulassungen: IEC 60947-7-1, UL, CSA, EAC, VDE

Abschließende Anmerkung

Für Ingenieure, die die Verdrahtungsdichte maximieren müssen, ohne Kompromisse bei Sicherheit oder Benutzerfreundlichkeit einzugehen, ist die Phoenix 3076031 UTI 2,5-L/L eine bewährte Lösung, die internationale Normen erfüllt und in anspruchsvollen industriellen Umgebungen zuverlässig funktioniert.
