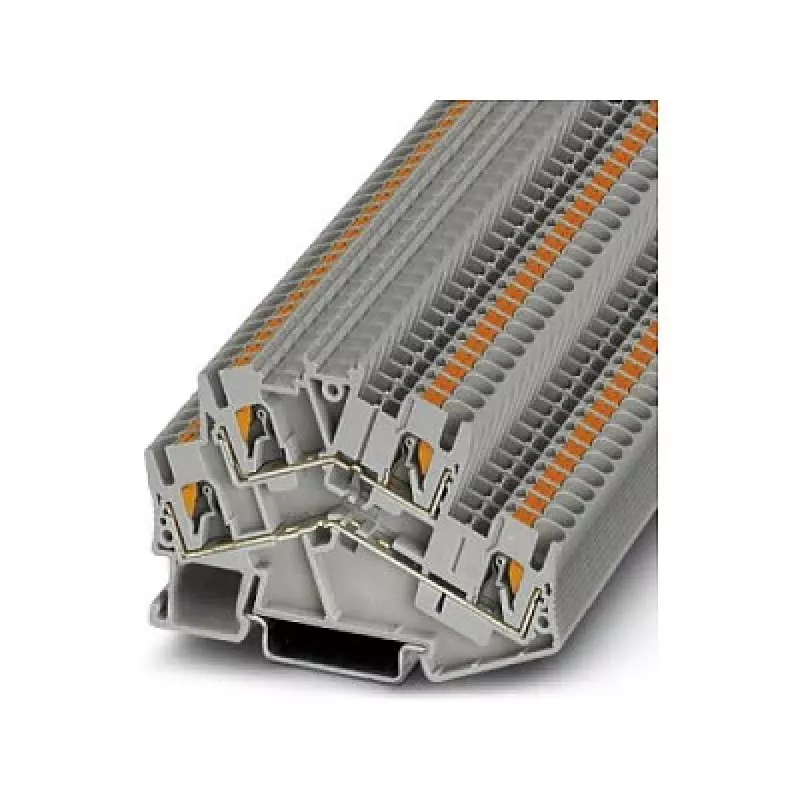

Phoenix 3209604 PTTBS 2.5 Doppelstock-Durchgangsklemme, Push-in-Anschluss, grau

Im Gegensatz zu Standard-Einzelstockklemmen, die mehr Hutschienenplatz beanspruchen und die Verdrahtung erschweren, verdoppelt die Phoenix 3209604 PTTBS 2.5 Doppelstockklemme die Anschlussdichte bei gleicher Grundfläche. Die Push-in-Anschlusstechnik ermöglicht das direkte Einführen von massiven oder feindrähtigen Leitern ohne Werkzeug, was die Installationszeit erheblich reduziert. Das graue Polyamidgehäuse ist halogenfrei und nach UL 94 V0 klassifiziert, was die Sicherheit in Schaltschränken und industriellen Verteilersystemen gewährleistet.

Highlights

• Zweistöckiges Design mit 4 Push-in-Anschlusspunkten für hochdichte Verdrahtung
• Werkzeugloses Push-in-Anschließen für massive und feindrähtige Leiter bis 2,5 mm²
• Bemessungsspannung 500 V und Bemessungsstrom 24 A (IEC), geeignet für anspruchsvolle industrielle Anwendungen
• Montage auf Standard-Tragschiene NS 35/7,5 oder NS 35/15
• Weiter Betriebstemperaturbereich von -60 °C bis +105 °C
• Entflammbarkeitsklasse UL 94 V0 und Verschmutzungsgrad 3 für raue Umgebungen

Im täglichen Einsatz

Diese Doppelstock-Durchgangsklemme ist ideal für Schalttafeln, Maschinenbau und Energieverteilung, wenn der Platz begrenzt ist. Der Push-in-Mechanismus akzeptiert Leiter von 0,14 mm² bis 4 mm² massiv und 0,14 mm² bis 2,5 mm² feindrähtig (AWG 26–12). Eine Abisolierlänge von 8–10 mm gewährleistet einen zuverlässigen Kontakt. Das graue PA-Gehäuse ist beständig gegen Chemikalien und mechanische Beanspruchung, während die Bemessungsstoßspannung von 6 kV und die Überspannungskategorie III einen robusten Schutz gegen transiente Überspannungen bieten.

Technische Daten im Überblick

• Produkttyp: Doppelstock-Durchgangsklemme
• Anschlusstechnik: Push-in
• Anzahl der Stockwerke: 2
• Anzahl der Anschlüsse: 4 (2 pro Stockwerk)
• Nennquerschnitt: 2,5 mm²
• Farbe: Grau
• Isolierstoff: PA (Polyamid)
• Montageart: Tragschiene NS 35/7,5, NS 35/15
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 24 A
• Leiterquerschnitt massiv: 0,14 mm² – 4 mm²
• Leiterquerschnitt feindrähtig: 0,14 mm² – 2,5 mm²
• Leiterquerschnitt AWG: 26 – 12
• Abisolierlänge: 8 mm – 10 mm
• Betriebstemperatur: -60 °C bis 105 °C
• Entflammbarkeitsklasse: UL 94 V0
• Bemessungsstoßspannung: 6 kV
• Verschmutzungsgrad: 3
• Überspannungskategorie: III

Abschließende Anmerkung

Die Phoenix 3209604 PTTBS 2.5 ist eine zuverlässige, platzsparende Lösung für professionelle Elektroinstallationen. Ihre Push-in-Technologie und die hohen elektrischen Bemessungswerte machen sie zur bevorzugten Wahl für Schaltschrankbauer und Wartungsingenieure.
