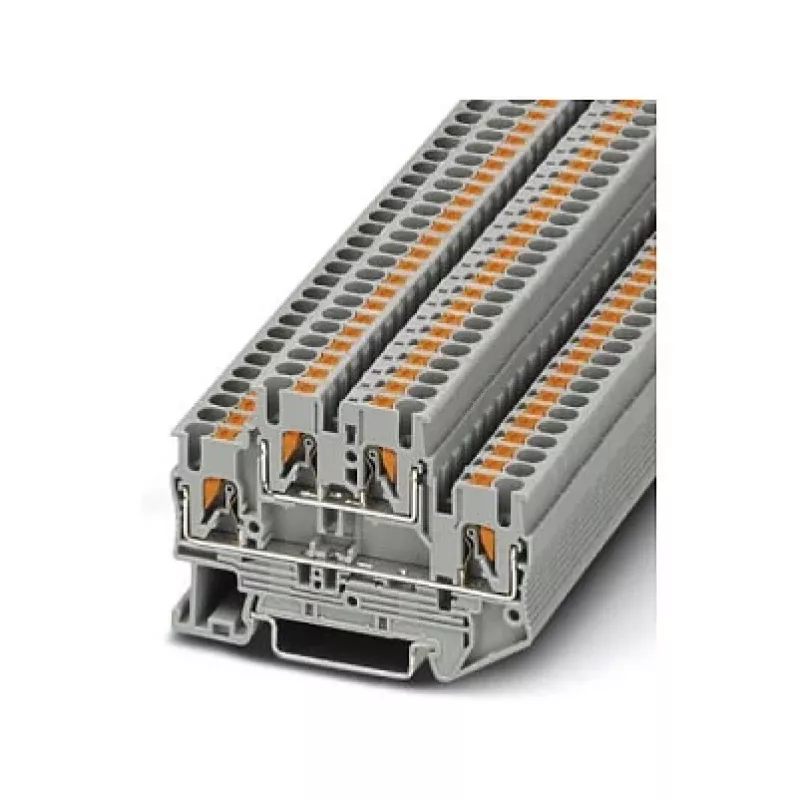

Phoenix 3210567 PTTB 2.5 Doppelstock-Reihenklemme, Push-in, 2,5 mm², 500 V, 22 A, grau

Bemessen für eine Überspannung von 6 kV und einen Nennstrom von 22 A, bewältigt die Phoenix 3210567 PTTB 2.5 Doppelstock-Reihenklemme anspruchsvolle industrielle Steuerungs- und Energieverteilungsaufgaben mit Leichtigkeit. Die Push-in-Anschlusstechnik ermöglicht werkzeugloses Verdrahten von starren und flexiblen Leitern und reduziert die Installationszeit im Vergleich zu Schraubklemmen um bis zu 50 %, während eine sichere, vibrationsfeste Verbindung gewährleistet bleibt. Das kompakte Doppelstock-Design bietet vier Anschlusspunkte auf der Grundfläche einer Standardklemme und verdoppelt damit die Verdrahtungsdichte auf der Hutschiene.

Überblick

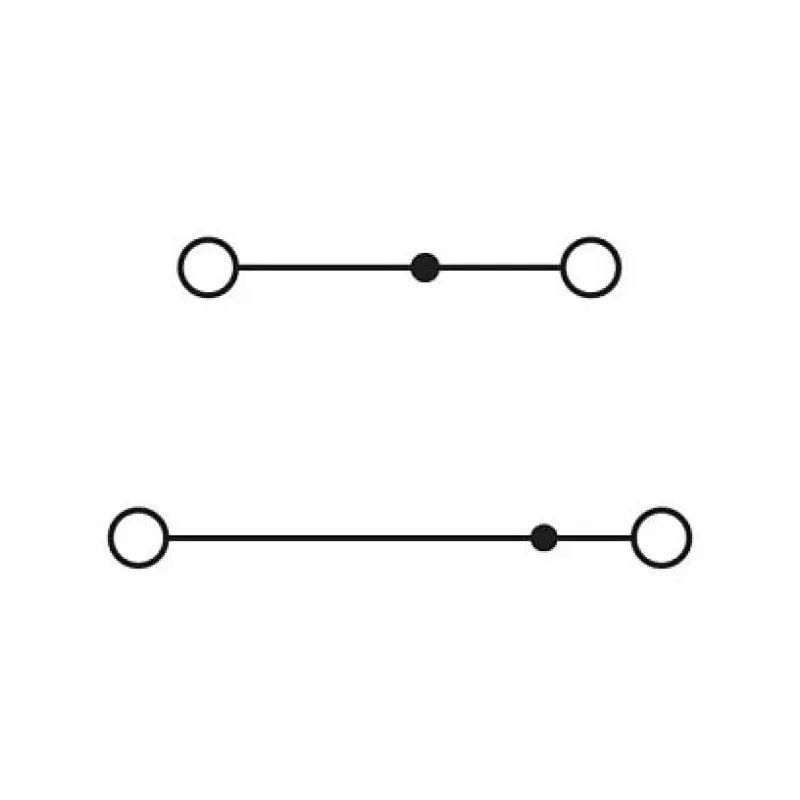

Die PTTB 2.5 ist eine zweistöckige Reihenklemme mit vier Push-in-Anschlüssen, ausgelegt für einen Nennquerschnitt von 2,5 mm². Sie nimmt starre Leiter von 0,14 bis 4 mm² und flexible Leiter von 0,14 bis 2,5 mm² auf, mit einer Abisolierlänge von 10 mm. Das graue Polyamidgehäuse ist halogenfrei und flammwidrig nach UL 94 V0, was die Sicherheit im Brandfall gewährleistet. Die Klemme wird auf Standard-Hutschienen 35 mm (NS 35/7,5 und NS 35/15) montiert und ist für den Einsatz in Umgebungen mit Verschmutzungsgrad 3 und Überspannungskategorie III ausgelegt.

Was hervorsticht

• Push-in-Anschlusstechnik: kein Werkzeug für starre Leiter erforderlich, reduziert die Verdrahtungszeit um bis zu 50 % im Vergleich zu Schraubklemmen.
• Doppelstock-Design: vier Anschlüsse in einem kompakten Block, spart Platz auf der Hutschiene.
• Hohe elektrische Nennwerte: 500 V Nennspannung und 22 A Nennstrom nach IEC, geeignet für eine Vielzahl industrieller Lasten.
• Robuste Materialien: Polyamidgehäuse mit V0-Flammwidrigkeit.

Technische Details

• Reihenklemmentyp: Doppelstock-Reihenklemme
• Anschlussmethode: Push-in-Anschluss
• Anzahl der Ebenen: 2
• Anzahl der Anschlüsse: 4
• Nennquerschnitt: 2,5 mm²
• Nennspannung (IEC): 500 V
• Nennstrom (IEC): 22 A
• Bemessungsstoßspannung: 6 kV
• Isolierstoff: PA (Polyamid)
• Farbe: Grau
• Befestigungsart: Hutschiene NS 35/7,5, NS 35/15
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Flammwidrigkeit (UL 94): V0
• Betriebstemperatur: -60 °C bis 105 °C
• Abisolierlänge: 10 mm
• Min. Leiterquerschnitt (starr): 0,14 mm²
• Max. Leiterquerschnitt (starr): 4 mm²
• Min. Leiterquerschnitt (flexibel): 0,14 mm²
• Max. Leiterquerschnitt (flexibel): 2,5 mm²

Unser Fazit

Die Phoenix 3210567 PTTB 2.5 ist eine ausgezeichnete Wahl für platzbeschränkte industrielle Anwendungen, die eine hohe Verdrahtungsdichte und zuverlässige Push-in-Verbindungen erfordern. Ihr robustes Design und die hohen elektrischen Nennwerte machen sie zu einer zuverlässigen Komponente für Schaltschränke und Energieverteilungssysteme.
