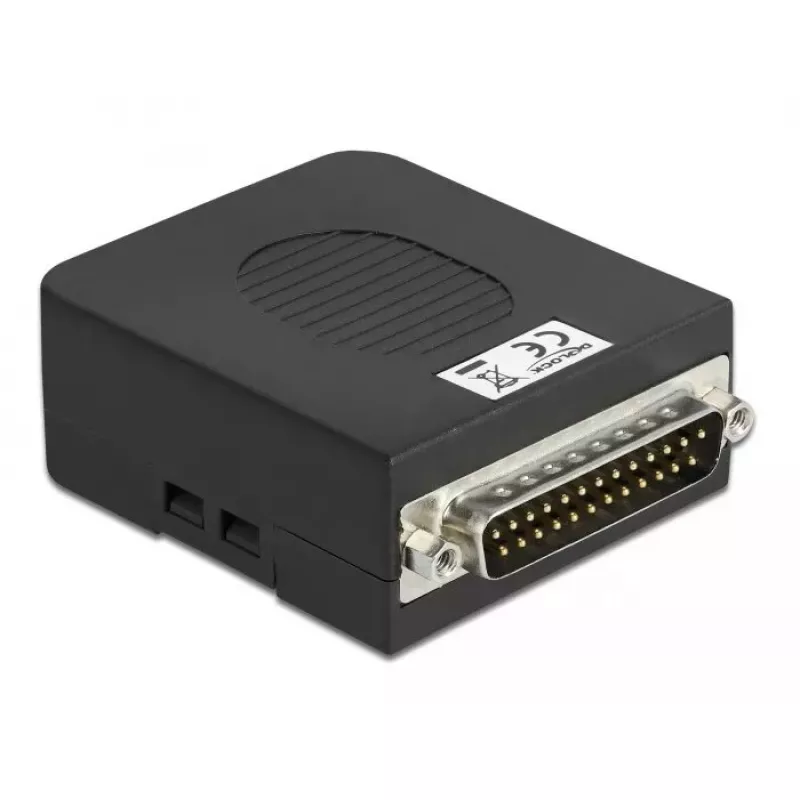

Drahtverbinder Parallel DB25 DeLOCK 66266

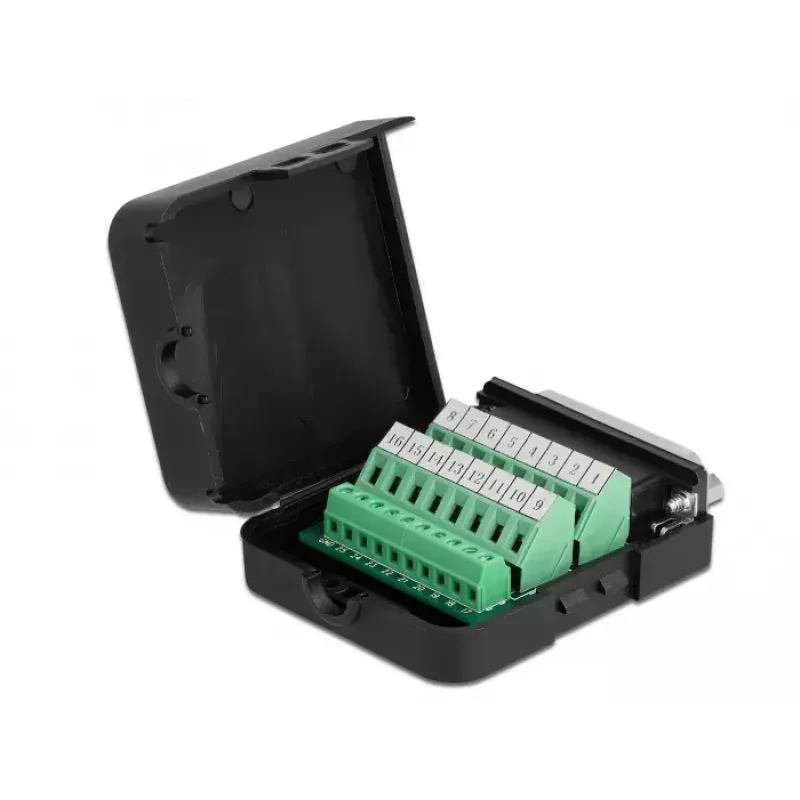

Der DeLOCK 66266 Drahtverbinder ist ein Parallel-DB25-Klemmleistenadapter mit 26 Schraubklemmen, der zum Anschluss blanker Drähte an eine DB25-Schnittstelle dient. In einem schwarzen Kunststoffgehäuse untergebracht, schützt das Gerät die Leiterplatte vor Schmutz und mechanischen Beschädigungen und bietet eine integrierte Zugentlastung, die das Kabel im Gehäuse sichert.

Vorteile

Das Kunststoffgehäuse schützt die Leiterplatte und erhöht die Langlebigkeit. Die integrierte Zugentlastung verhindert Kabelbewegungen und verringert die Belastung der Verbindungen. Kompakte Abmessungen (56,4 x 64,8 x 25 mm) und eine Einzelstück-Polybeutel-Verpackung machen den Verbinder einfach zu lagern und zu installieren.

Geeignet für

• Anschluss blanker Drähte an DB25-Geräte
• Industrielle Steuerungs- und Signalverkabelung
• Hobbyprojekte wie Modelleisenbahnbau

Wichtige Spezifikationen

• Modell: DeLOCK 66266
• Steckverbindertyp: Parallel DB25
• Klemmleiste: 26 Schraubklemmen
• Kompatible Drahtgröße: AWG 26–18
• Farbe: Schwarz
• Abmessungen (B x T x H): 56,4 x 64,8 x 25 mm
• Verpackung: 1 Stück im Polybeutel
• Marke: DELOCK
• MPN: 66266
• EAN: 4043619662661

Verwendung

Isolierung der Drahtenden auf die für die Schraubklemmen passende Länge abisolieren. Jeden blanken Leiter in die entsprechende Klemme einführen und die Schrauben festziehen, um die Verbindung zu sichern. Das Kabel durch das Gehäuse führen und unter der integrierten Zugentlastung positionieren, bevor das Gehäuse geschlossen oder befestigt wird, um Bewegungen zu verhindern und die mechanische Belastung der Kontakte zu reduzieren.

Empfehlungen

Stellen Sie sicher, dass die Drähte auf die richtige Länge abisoliert sind und die Schraubklemmen fest, aber nicht mit übermäßigem Drehmoment, angezogen werden. Verwenden Sie die integrierte Zugentlastung für alle Kabel, um die Lebensdauer der Verbindung zu verlängern. Überprüfen Sie vor der Installation die Kompatibilität mit den Signalpegeln und Erdungsanforderungen des Geräts.
