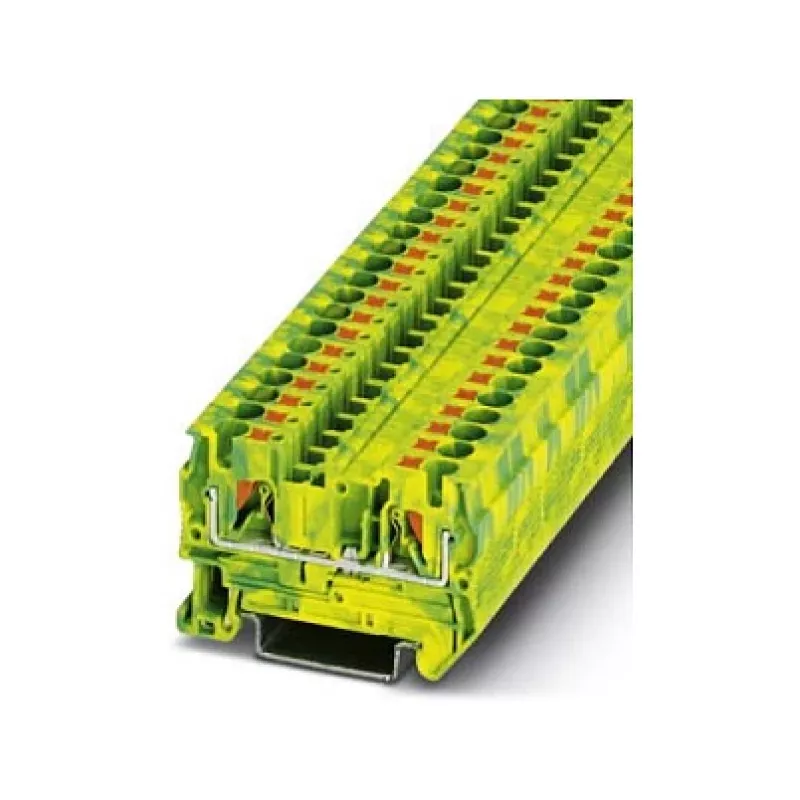

Phoenix Contact PT 4-PE Schutzleiter-Klemme, Push-in, 4 mm², grün-gelb

Schutzleiter-Klemme mit Push-in-Anschlusstechnik, entwickelt für zuverlässige Erdung in industriellen Schaltschränken und Verteilersystemen. Die PT 4-PE bietet eine sichere, werkzeuglose Verbindung für massive und feindrähtige Leiter bis 4 mm², gewährleistet niedrigen Übergangswiderstand und hohe mechanische Haltekraft. Das grün-gelbe Gehäuse kennzeichnet eindeutig die PE-Funktion, während das kompakte Design Platz auf der Hutschiene spart.

Vorteile

Die Push-in-Technologie reduziert die Verdrahtungszeit um bis zu 50 % im Vergleich zu Schraubverbindungen. Die Klemme akzeptiert Leiter von 0,2 bis 6 mm² (massiv) und 0,2 bis 4 mm² (feindrähtig) bei einer Abisolierlänge von 8–10 mm. Das Polyamid-Gehäuse erfüllt die Entflammbarkeitsnorm UL 94 V0 und arbeitet zuverlässig von -60 °C bis 105 °C. Der Kurzschlussstrom von 400 A (1 s) und die Bemessungsstoßspannung von 8 kV gewährleisten Sicherheit in anspruchsvollen Anwendungen.

Geeignet für

• Erdungs- und Schutzleiteranschlüsse in industriellen Schaltschränken
• Gebäudeautomation und Energieverteilungssysteme
• Maschinen und Anlagen, die eine zuverlässige PE-Verbindung erfordern
• Anwendungen mit häufigen Verdrahtungsänderungen oder Wartungsarbeiten

Technische Daten

• Anschlusstechnik: Push-in
• Nennquerschnitt: 4 mm²
• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Montageart: Hutschiene NS 35/7,5 oder NS 35/15
• Leiterquerschnitt: 0,2–6 mm² massiv (AWG 24–10), 0,2–4 mm² feindrähtig (AWG 24–10)
• Abisolierlänge: 8–10 mm
• Isolierstoff: Polyamid (PA), UL 94 V0
• Betriebstemperatur: -60 °C bis 105 °C
• Kurzschlussstrom: 400 A (1 s, bei 4 mm² Leiter)
• Bemessungsstoßspannung: 8 kV
• Zulassungen: UL, cUL, VDE, EAC, KEMA-KEUR

Empfehlungen

Für optimale Leistung verwenden Sie Endhalter und Markierungszubehör von Phoenix Contact. Stellen Sie das richtige Drehmoment für die Hutschienenmontage sicher und prüfen Sie die Einstecktiefe des Leiters über den integrierten Prüfpunkt. Kombinieren Sie die Klemme mit anderen Klemmen der PT-Serie für eine einheitliche, platzsparende Installation.
