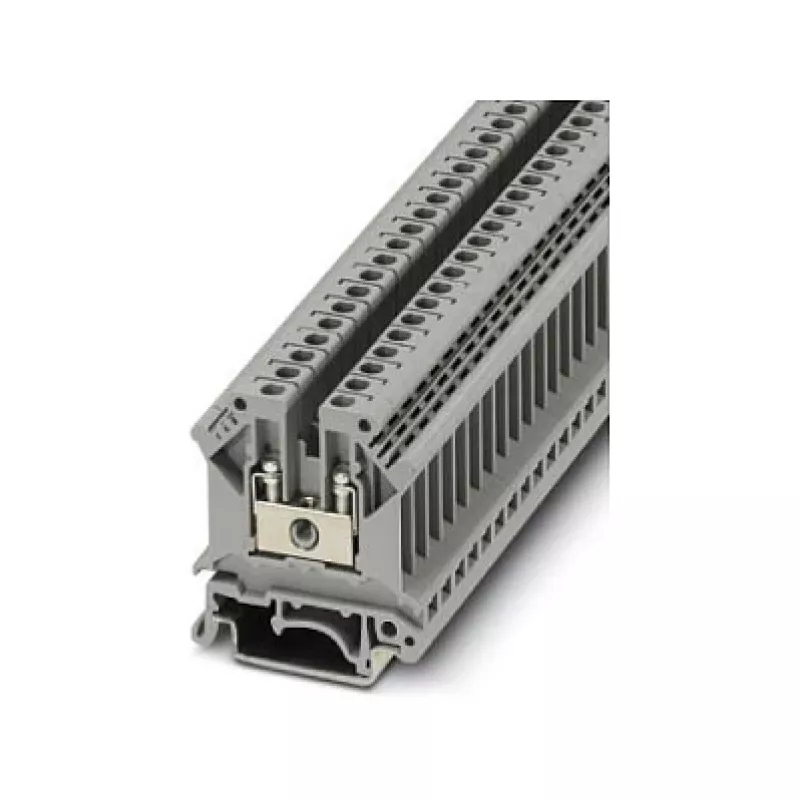

Phoenix Contact UK 5 Durchgangsklemme, Schraubanschluss, 4 mm², 800 V, 32 A, Grau, Hutschienenmontage, 2 Anschlüsse, 1 Potential, PA-Isolierstoff, UL 94 V0

In Schaltschränken und Verteilerkästen ist eine zuverlässige Leiteranschlusstechnik unerlässlich. Die Phoenix Contact UK 5 Durchgangsklemme löst die Herausforderung, sichere und vibrationsfeste Schraubverbindungen für Leiter bis 4 mm² zu schaffen. Ihr kompaktes Design und die Hutschienenmontage machen sie zu einem Standard in der industriellen Verdrahtung, Gebäudeautomation und im Schaltschrankbau.

Für wen ist sie geeignet

Diese Klemme ist für Elektroingenieure, Schaltschrankbauer und Wartungstechniker konzipiert, die eine zuverlässige und platzsparende Lösung für Energieverteilung und Signalverdrahtung benötigen. Sie eignet sich für Anwendungen im Maschinenbau, in der Prozesssteuerung und im Energiemanagement, wo IEC-zertifizierte Komponenten gefordert sind.

Hauptmerkmale

• Schraubanschlusstechnik mit M3-Gewinde für dauerhafte, gasdichte Verbindungen
• Nennquerschnitt von 4 mm², unterstützt massive Leiter von 0,2 bis 6 mm² und feindrähtige von 0,2 bis 4 mm²
• Bemessungsspannung 800 V und Bemessungsstrom 32 A nach IEC, geeignet für die meisten Niederspannungs-Stromkreise
• Ein Potential mit zwei Anschlusspunkten für einfache Durchgangsverdrahtung
• Graues Gehäuse aus Polyamid (PA), halogenfrei und flammwidrig nach UL 94 V0
• Montage auf Standard-Hutschienen: NS 35/7,5, NS 35/15 und NS 32
• Weiter Betriebstemperaturbereich von -60 °C bis +105 °C für raue Umgebungen
• Entspricht IEC 60947-7-1, UL, CSA, VDE, EAC und cULus Recognized

Technische Daten

• Anschlusstechnik: Schraubanschluss
• Anzahl der Anschlüsse: 2
• Anzahl der Potentiale: 1
• Nennquerschnitt: 4 mm²
• Leiterquerschnitt massiv: 0,2 – 6 mm²
• Leiterquerschnitt feindrähtig: 0,2 – 4 mm²
• AWG-Leiterquerschnitt: 24 – 10
• Abisolierlänge: 9 mm
• Gewinde: M3
• Anzugsdrehmoment: 0,6 – 0,8 Nm
• Bemessungsspannung (IEC): 800 V
• Bemessungsstrom (IEC): 32 A
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Isolierstoff: PA (Polyamid)
• Brennbarkeitsklasse: UL 94 V0
• Montageart: Hutschiene (NS 35/7,5, NS 35/15, NS 32)
• Betriebstemperatur: -60 °C bis +105 °C
• Normen/Zulassungen: IEC 60947-7-1, UL, CSA, VDE, EAC, cULus Recognized

Tipps

Verwenden Sie einen Drehmomentschraubendreher mit 0,6–0,8 Nm, um eine sichere Verbindung zu gewährleisten, ohne den Leiter zu beschädigen. Bei feindrähtigen Leitern werden Aderendhülsen empfohlen, um ein Aufspleißen zu verhindern. Die Klemme kann mit anderen UK 5-Klemmen unter Verwendung von Standard-Endabdeckungen und Trennplatten zu einer sauberen, organisierten Baugruppe zusammengefasst werden.
