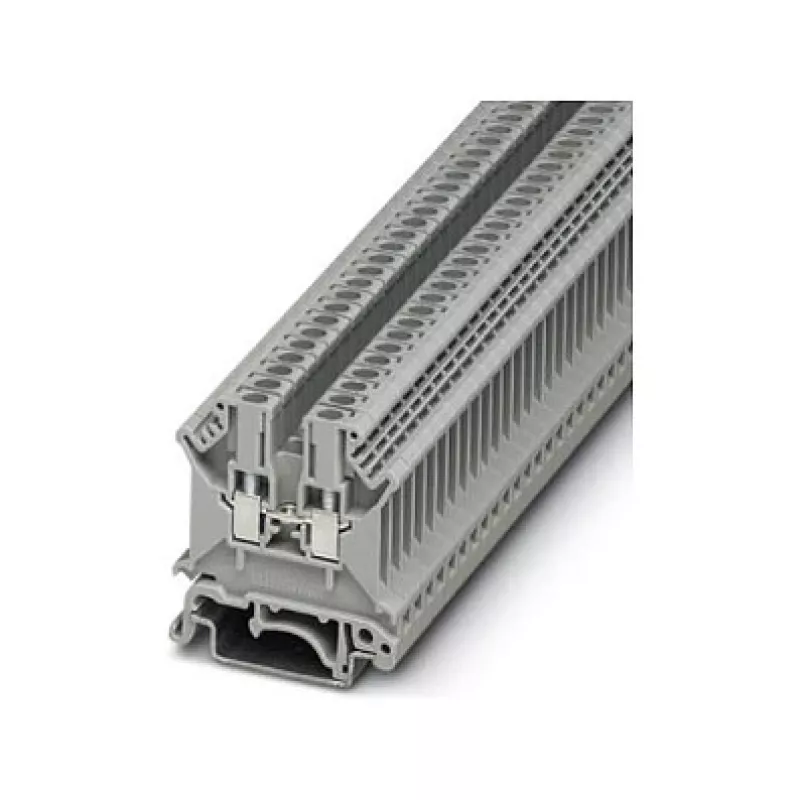

Phoenix 3001501 UK 3 N Durchgangsklemme, Schraubanschluss, 2,5 mm², 800 V, 24 A, Hutschienenmontage, grau

Mit einer Nennspannung von 800 V und einem Nennstrom von 24 A bietet die Phoenix 3001501 UK 3 N Durchgangsklemme eine robuste Leistung für anspruchsvolle industrielle Steuerungs- und Energieverteilungsanwendungen. Die Schraubanschlusstechnik gewährleistet eine sichere, vibrationsfeste Verdrahtung für massive und feindrähtige Leiter bis 2,5 mm².

Überblick

Die UK 3 N ist eine einstöckige, einpolige Durchgangsklemme zur Montage auf Hutschienen NS 35/7,5 oder NS 35/15. Sie bietet zwei Anschlusspunkte, um einen Leiter ohne Unterbrechung durch eine Schalttafel oder ein Gehäuse zu führen. Das graue Polyamidgehäuse erfüllt die Entflammbarkeitsklasse UL 94 V0 und eignet sich daher für den Einsatz in Schaltschränken, Schaltanlagen und Automatisierungssystemen, wo Sicherheit und Zuverlässigkeit an erster Stelle stehen.

Besondere Merkmale

• Hohe Strombelastbarkeit: 24 A bei 800 V (IEC) für Energieverteilungsaufgaben.
• Großer Leiterquerschnittsbereich: nimmt massive Leiter von 0,2 bis 4 mm² und feindrähtige Leiter von 0,2 bis 2,5 mm² auf (AWG 24–12).
• Robuste Schraubverbindung mit M3-Gewinde und empfohlenem Anzugsdrehmoment von 0,5–0,6 Nm.
• Kompaktes Design: nur 5,2 mm breit, spart Platz auf der Hutschiene.
• Langlebiges Polyamidgehäuse für Temperaturen von -60 °C bis 105 °C und Verschmutzungsgrad 3.

Technische Details

• Anschlusstechnik: Schraubanschluss
• Anzahl der Positionen: 1
• Anzahl der Anschlüsse: 2
• Nennquerschnitt: 2,5 mm²
• Nennspannung (IEC): 800 V
• Nennstrom (IEC): 24 A
• Max. Leiterquerschnitt massiv: 0,2 – 4 mm²
• Max. Leiterquerschnitt feindrähtig: 0,2 – 2,5 mm²
• Leiterquerschnitt AWG: 24 – 12
• Montageart: Hutschiene NS 35/7,5, NS 35/15
• Isolierstoff: PA (Polyamid)
• Farbe: Grau
• Entflammbarkeitsklasse (UL 94): V0
• Abisolierlänge: 8 mm
• Gewinde: M3
• Anzugsdrehmoment: 0,5 – 0,6 Nm
• Betriebstemperatur: -60 °C bis 105 °C
• Verschmutzungsgrad: 3

Unser Fazit

Die Phoenix 3001501 UK 3 N ist eine zuverlässige, hochwertige Durchgangsklemme, die hohe elektrische Nennwerte mit einem kompakten Design verbindet. Der Schraubanschluss und der große Leiterquerschnittsbereich machen sie vielseitig für verschiedene industrielle Anwendungen, während das V0-klassifizierte Polyamidgehäuse Sicherheit gewährleistet. Eine solide Wahl für Profis, die zuverlässige Hutschienenverbindungen benötigen.
