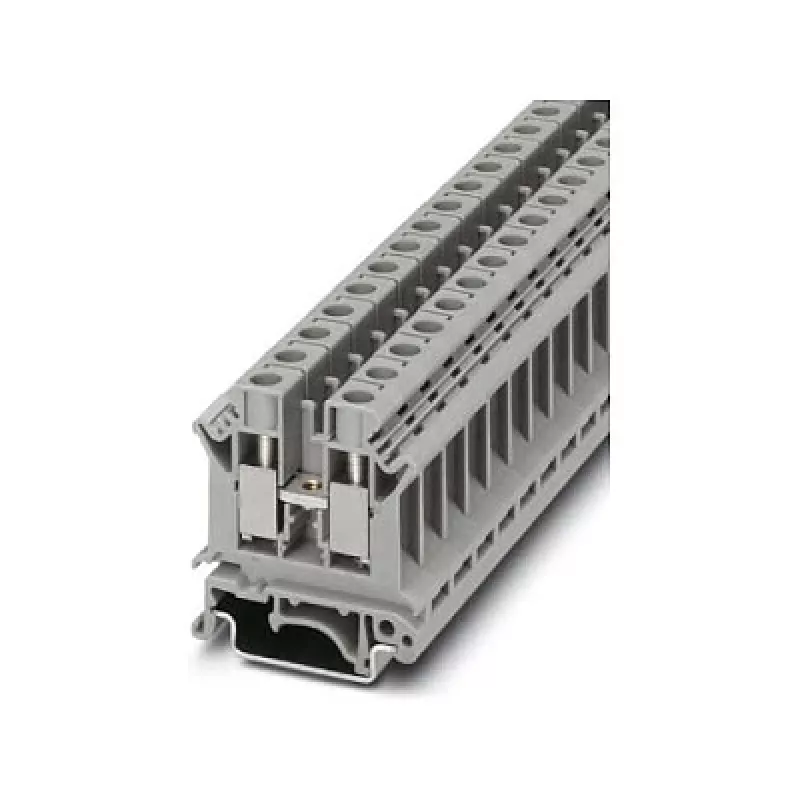

Phoenix 3005073 Durchgangsklemme UK 10 N, Schraubanschluss, 10 mm², 800 V, 57 A, grau

Durchgangsklemme mit Schraubanschluss, entwickelt für zuverlässige und effiziente Drahtverbindungen in industriellen Schaltschränken und Verteilersystemen. Die UK 10 N bietet eine robuste einpolige Lösung mit zwei Anschlüssen für Leiter bis 10 mm², ausgelegt für 800 V und 57 A, ideal für Stromverteilung und Signalverdrahtung in anspruchsvollen Umgebungen.

Vorteile

Die Schraubanschlusstechnik gewährleistet eine sichere, vibrationsfeste Verbindung, während das Polyamidgehäuse hervorragende Isolierung und mechanische Festigkeit bietet. Das kompakte Design spart Platz auf der Hutschiene, und der weite Leiterquerschnittsbereich (0,5 bis 16 mm² massiv) deckt verschiedene Verdrahtungsanforderungen ab. Die graue Farbe verleiht ein neutrales Erscheinungsbild, das für Standardinstallationen geeignet ist.

Geeignet für

• Industrielle Schaltschränke und Schaltanlagen
• Stromverteilung in Maschinen und Anlagen
• Gebäudeautomation und elektrische Installationen
• Anwendungen, die zuverlässige Durchgangsverbindungen auf Hutschienen erfordern

Wichtige technische Daten

• Anschlussart: Schraubanschluss
• Anzahl der Positionen: 1, Anzahl der Anschlüsse: 2
• Nennquerschnitt: 10 mm²
• Bemessungsspannung (IEC): 800 V, Bemessungsstrom (IEC): 57 A
• Leiterquerschnitt: massiv 0,5–16 mm², feindrähtig 0,5–10 mm², AWG 20–6
• Isoliermaterial: Polyamid (PA), Farbe: grau
• Befestigungsart: Hutschiene NS 35/7,5 oder NS 35/15
• Abisolierlänge: 10 mm, Gewinde: M4, Anzugsdrehmoment: 1,2–1,5 Nm
• Verschmutzungsgrad: 3, Überspannungskategorie: III, Brennbarkeitsklasse: UL 94 V0

Empfehlungen

Verwenden Sie für optimale Leistung einen Schraubendreher mit der richtigen Klingengröße, um das angegebene Anzugsdrehmoment zu erreichen. Stellen Sie sicher, dass die Hutschiene ordnungsgemäß geerdet ist und die Klemme sicher eingerastet ist. Diese Klemme ist mit Standardzubehör wie Endabdeckungen und Trennplatten kompatibel, um Sicherheit und Ordnung zu erhöhen.
