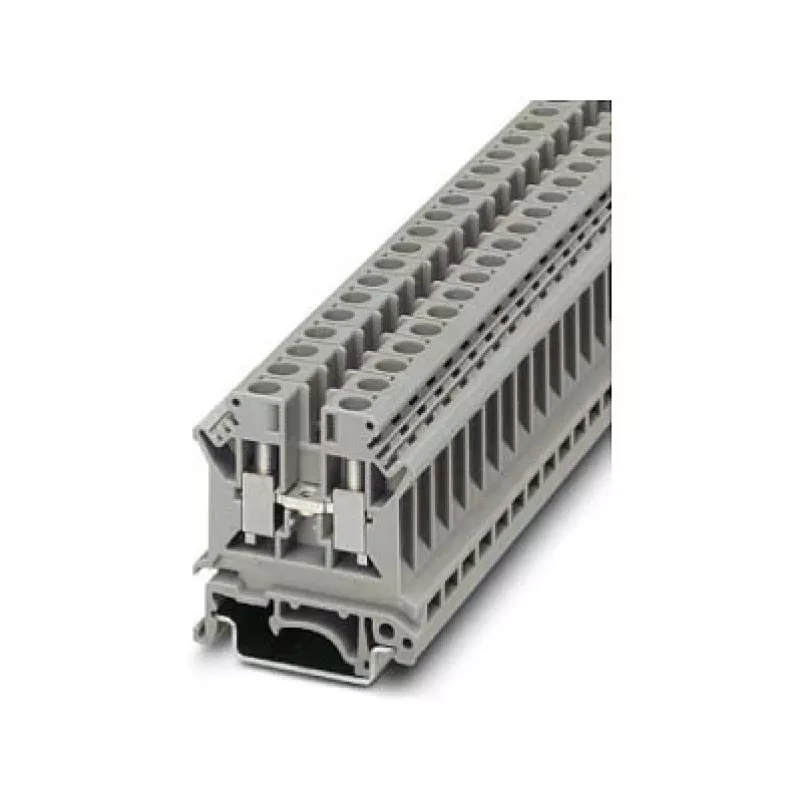

Phoenix 3004524 UK 6 N Durchgangsklemme, Schraubanschluss, 6 mm², grau

In industriellen Schaltschränken und Verteilerkästen ist eine zuverlässige Leiterverbindung entscheidend für Sicherheit und Verfügbarkeit. Die Phoenix 3004524 UK 6 N Durchgangsklemme erfüllt diese Anforderung mit einem kompakten Schraubklemm-Design, das zwei Leiter bis 6 mm² sicher verbindet. Das graue Polyamid-Gehäuse lässt sich auf Standard-Tragschienen montieren und ist ideal für den Aufbau übersichtlicher und servicefreundlicher Klemmenleisten in der Automatisierung, im Maschinenbau und in der Elektroinstallation.

Für wen ist sie geeignet

Diese Klemme ist für Schaltschrankbauer, Elektriker und Wartungstechniker gedacht, die einen zuverlässigen, platzsparenden Verbindungspunkt für Energie- und Steuerleitungen benötigen. Sie eignet sich für Anwendungen, bei denen Leiter auf einer Tragschiene verbunden oder verteilt werden müssen, insbesondere in Umgebungen mit Vibrationen oder bei denen regelmäßige Neuverdrahtungen zu erwarten sind.

Hauptmerkmale

• Durchgangsklemme mit 2 Schraubanschlüssen für einfache Verdrahtung
• Akzeptiert Leiter von 0,2 bis 6 mm² (AWG 20–8), massiv oder feindrähtig
• Bemessungsspannung 800 V IEC und Bemessungsstrom 41 A, geeignet für viele industrielle Stromkreise
• Isolierkörper aus Polyamid (PA), Flammwidrigkeit UL 94 V0
• Montage auf Tragschienen NS 35/7,5, NS 35/15 oder NS 32
• Weiter Betriebstemperaturbereich: -60 °C bis +105 °C
• M3-Schraube mit Anzugsdrehmoment 0,8–1 Nm für sicheren Kontakt

Technische Daten

• Typ: Durchgangsklemme
• Anschlussart: Schraubanschluss
• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Anzahl der Ebenen: 1
• Nennquerschnitt: 6 mm²
• AWG-Bereich: 20–8
• Bemessungsspannung (IEC): 800 V
• Bemessungsstrom (IEC): 41 A
• Isolierstoff: Polyamid (PA)
• Farbe: Grau
• Montageart: Tragschiene (NS 35/7,5, NS 35/15, NS 32)
• Abisolierlänge: 10 mm
• Schraubengewinde: M3
• Anzugsdrehmoment: 0,8–1 Nm
• Betriebstemperatur: -60 °C bis +105 °C
• Flammwidrigkeit: UL 94 V0
• Verschmutzungsgrad: 3

Tipps

Für zuverlässige Verbindungen den Leiter auf 10 mm abisolieren und die M3-Schraube mit dem empfohlenen Drehmoment anziehen. Verwenden Sie einen geeigneten Schraubendreher, um den Schraubenkopf nicht zu beschädigen. Bei der Montage darauf achten, dass die Klemme sicher auf der Tragschiene einrastet. Bei feindrähtigen Leitern empfiehlt sich die Verwendung von Aderendhülsen, um ein Ausfransen zu verhindern und den Kontakt zu verbessern.
