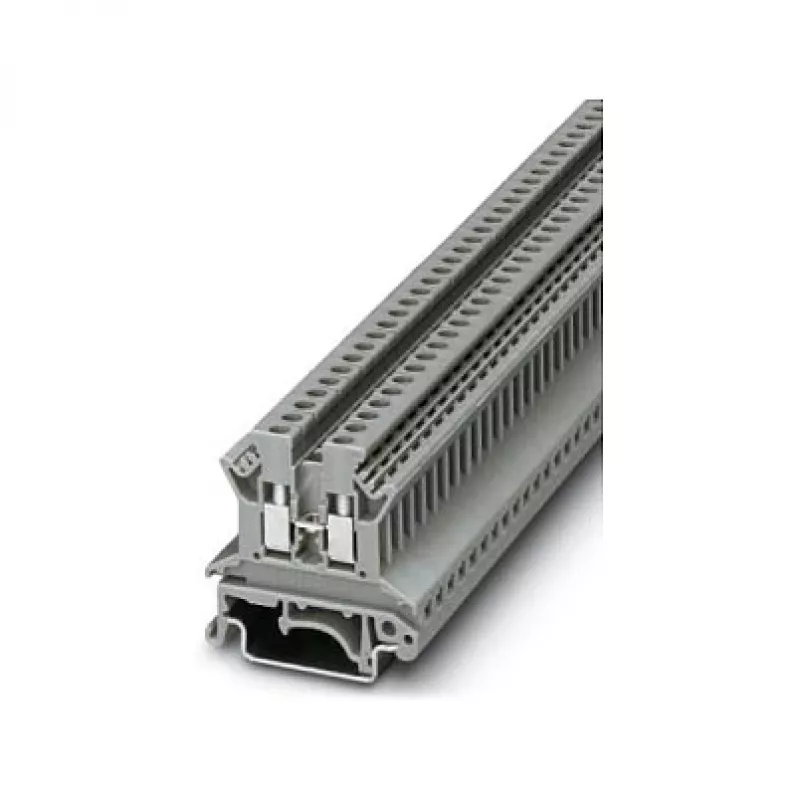

Phoenix 3003347 UK 2,5 N Durchgangsklemme, Schraubanschluss, 2,5 mm², 800 V, 24 A, grau

Die Phoenix 3003347 UK 2,5 N Durchgangsklemme zeichnet sich durch ihren robusten Schraubanschluss und ihr kompaktes Design aus und bietet eine zuverlässige Lösung für die Montage auf DIN-Schienen. Im Gegensatz zu typischen Klemmen, die möglicherweise den Leiterquerschnittsbereich einschränken, nimmt dieses Modell massive Leiter von 0,2 bis 4 mm² und feindrähtige Leiter von 0,2 bis 2,5 mm² auf, was es vielseitig für verschiedene Verdrahtungsaufgaben macht. Das graue Polyamidgehäuse gewährleistet Langlebigkeit und erfüllt die Entflammbarkeitsnorm UL 94 V0, was Sicherheit in anspruchsvollen Umgebungen bietet.

Highlights

• Nennquerschnitt: 2,5 mm² mit Schraubanschlusstechnik
• Bemessungsspannung 800 V und Bemessungsstrom 24 A (IEC)
• Großer Leiterquerschnittsbereich: massiv 0,2–4 mm², feindrähtig 0,2–2,5 mm², AWG 24–12
• Montage auf Standard-DIN-Schienen NS 35/7,5, NS 35/15 und NS 32
• Betriebstemperatur von -60 °C bis 105 °C
• Verschmutzungsgrad 3 und Überspannungskategorie III
• Zulassungen: IEC 60947-7-1, UL, CSA

Im täglichen Einsatz

Die Installation ist unkompliziert: Leiter auf 8 mm abisolieren, in die Klemme einführen und die M3-Schraube mit einem Drehmoment von 0,5–0,6 Nm festziehen. Die einpolige Klemme mit zwei Anschlüssen ermöglicht eine effiziente Durchgangsverdrahtung in Schaltschränken und Verteilerkästen. Die graue Farbe fügt sich nahtlos in Standard-Industriekomponenten ein, und die kompakten Abmessungen (Breite 5,2 mm, Höhe 42,5 mm, Tiefe 46,5 mm) sparen Platz auf der Schiene.

Technische Daten im Überblick

• Marke: Phoenix Contact
• Modell: UK 2,5 N
• MPN: 3003347
• EAN: 4017918099299
• Klemmentyp: Durchgangsklemme
• Anschlusstechnik: Schraubanschluss
• Anzahl der Positionen: 1
• Anzahl der Anschlüsse: 2
• Nennquerschnitt: 2,5 mm²
• Bemessungsspannung (IEC): 800 V
• Bemessungsstrom (IEC): 24 A
• Leiterquerschnitt massiv: 0,2–4 mm²
• Leiterquerschnitt feindrähtig: 0,2–2,5 mm²
• Leiterquerschnitt AWG: 24–12
• Isolierstoff: Polyamid (PA)
• Farbe: Grau
• Montageart: DIN-Schiene (NS 35/7,5, NS 35/15, NS 32)
• Abisolierlänge: 8 mm
• Schraubengewinde: M3
• Anzugsdrehmoment: 0,5–0,6 Nm
• Betriebstemperatur: -60 °C bis 105 °C
• Entflammbarkeitsklasse: UL 94 V0
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Normen: IEC 60947-7-1, UL, CSA

Abschließende Bemerkung

Mit seiner hohen Strombelastbarkeit und seiner breiten Temperaturtoleranz ist der Phoenix 3003347 eine zuverlässige Wahl für industrielle Verdrahtungsprojekte, bei denen Zuverlässigkeit oberste Priorität hat.
