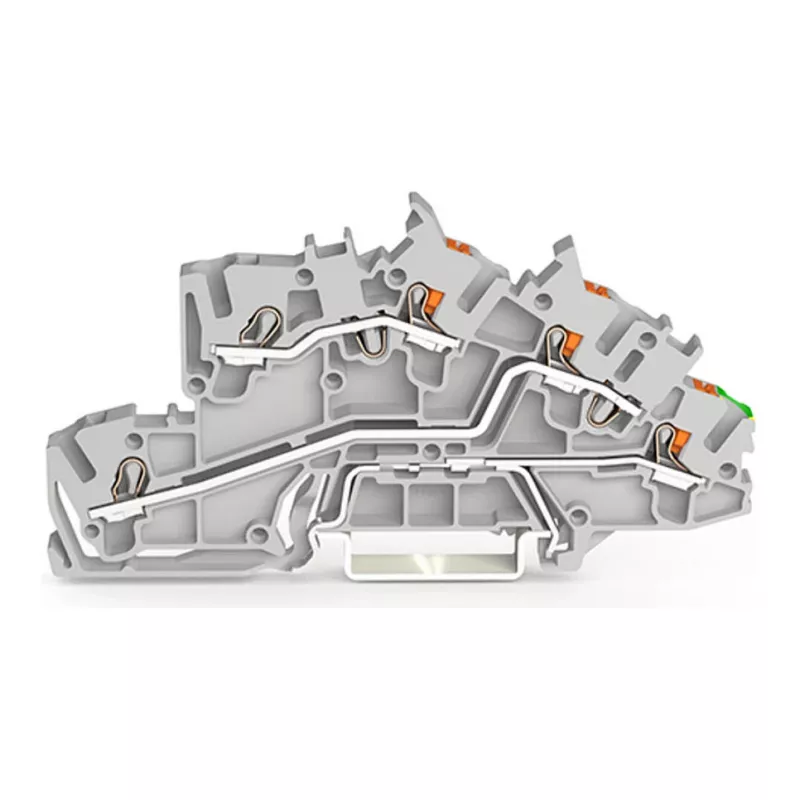

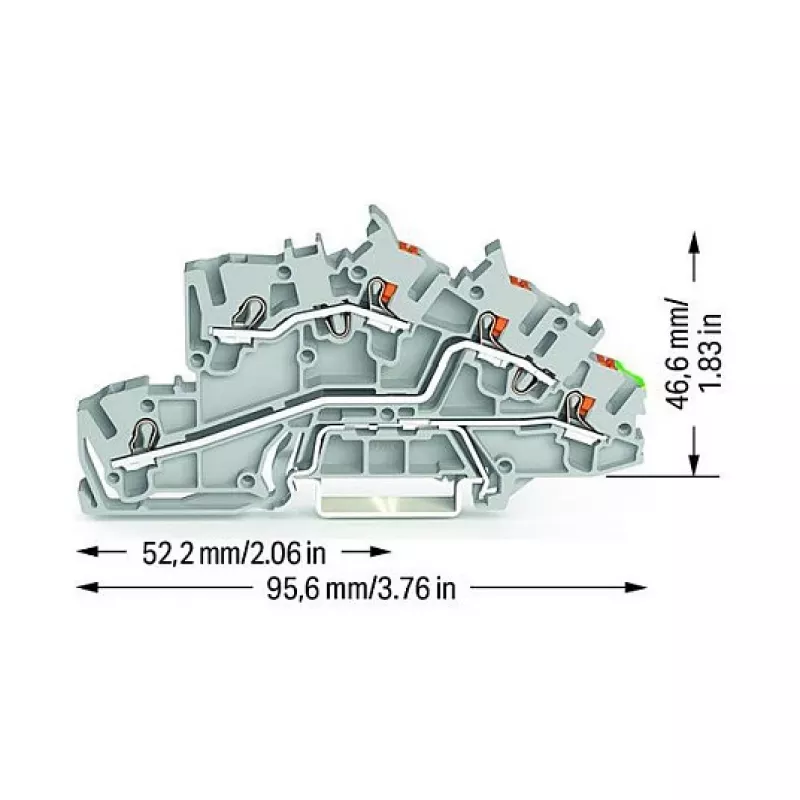

WAGO 2203-7545 3-Leiter Installationsklemme mit Push-in CAGE CLAMP, L/L/PE, grau/grün-gelb

In elektrischen Installationen ist es eine ständige Herausforderung, mehrere Leiter auf engem Raum zu verbinden und dabei eine klare Trennung zwischen Phasen und Schutzleiter zu gewährleisten. Die mehrstöckige Installationsklemme WAGO 2203-7545 löst dies, indem sie L-, L- und PE-Anschlüsse in einer einzigen Hutschienen-Einheit integriert und so eine sichere und übersichtliche Verdrahtung in Verteilerkästen und Schaltschränken ermöglicht.

Für wen ist sie geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die zuverlässige, platzsparende Klemmen für Gebäudeinstallationen, industrielle Steuerungssysteme und Geräteverdrahtung benötigen. Sie ist ideal für Projekte, die eine klare Trennung von aktiven und Schutzleitern in einem einzigen kompakten Modul erfordern.

Hauptmerkmale

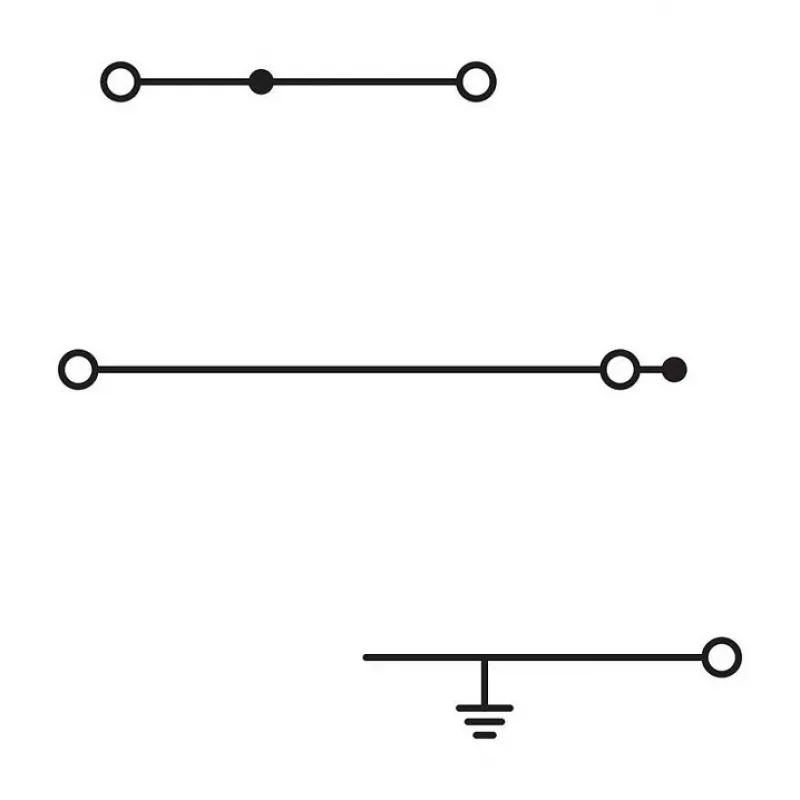

• 3-stöckiges Design mit L/L/PE-Konfiguration für kombinierten Phasen- und Erdungsanschluss
• Push-in CAGE CLAMP®-Technologie für werkzeuglose, vibrationssichere Verbindungen
• Geeignet für massive und feindrähtige Leiter von 0,25 bis 4 mm² (22–12 AWG)
• Bemessungsspannung 400 V und Bemessungsstrom 32 A nach EN 60947-7-1
• Kompaktes graues Gehäuse mit grün-gelbem PE-Stock zur einfachen Identifizierung
• Aufschnappbar auf standardisierte 35-mm-Hutschienen (EN 60715)
• Flammwidriges Polyamid-Isoliermaterial mit UL94 V-0

Technische Daten

• Marke: WAGO
• Modell: 2203-7545
• MPN: 2203-7545
• EAN: 4066966121995
• Typ: Mehrstöckige Installationsklemme
• Anzahl der Stockwerke: 3
• Anzahl der Anschlusspunkte: 6
• Anschlusstechnik: Push-in CAGE CLAMP®
• Nennquerschnitt: 4 mm²
• Massivleiterbereich: 0,25 – 4 mm² (22 – 12 AWG)
• Feindrähtiger Leiterbereich: 0,25 – 4 mm² (22 – 12 AWG)
• Abisolierlänge: 11 – 13 mm
• Bemessungsspannung: 400 V
• Bemessungsstrom: 32 A
• Bemessungsstoßspannung: 6 kV
• Verschmutzungsgrad: 3
• Isoliermaterial: Polyamid (PA)
• Brennbarkeitsklasse: UL94 V-0
• Montage: Hutschiene 35 x 15 / 35 x 7,5
• Betriebstemperatur: -35 bis +85 °C
• Farbe: Grau / Grün-Gelb

Tipps

Für zuverlässige Push-in-Verbindungen stellen Sie sicher, dass die Leiter auf die empfohlene Länge von 11–13 mm abisoliert und vollständig bis zum Anschlag eingeführt werden. Verwenden Sie einen Standard-Schraubendreher, um den orangefarbenen Druckknopf zum Lösen des Leiters oder bei feindrähtigen Leitern ohne Aderendhülsen zu betätigen. Überprüfen Sie immer die Drehmomenteinstellungen für benachbarte Schraubklemmen und befolgen Sie die örtlichen Verdrahtungsvorschriften für die Dimensionierung des Schutzleiters.
