WAGO 750-375 PROFINET IO Advanced Feldbuskoppler

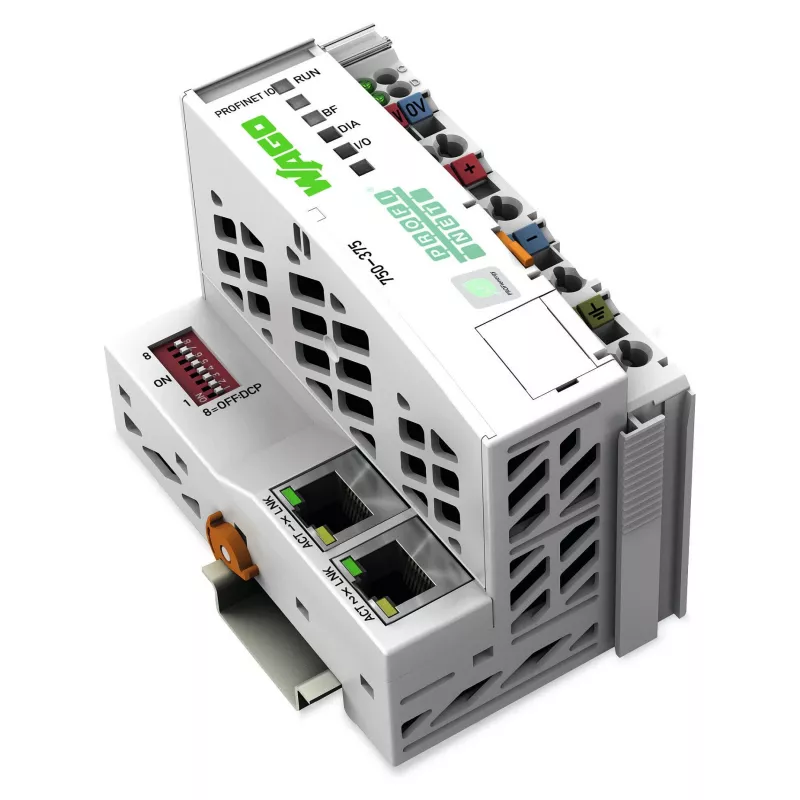

Der WAGO 750-375 ist ein PROFINET-IO-Advanced-Feldbuskoppler, der als zentrale Kommunikationsschnittstelle für das WAGO-I/O-System 750 dient. Er stellt eine direkte Verbindung zwischen dem PROFINET-Netzwerk und bis zu 64 verteilten I/O-Modulen her und ermöglicht einen zuverlässigen Echtzeit-Datenaustausch sowie umfassende Diagnosefunktionen. Dank des integrierten Zwei-Port-Switches unterstützt er eine einfache Linientopologie ohne zusätzliche Ethernet-Switches, was Verdrahtungs- und Hardwarekosten reduziert.

Vorteile

Mit integriertem 2-Port-Switch unterstützt der 750-375 die standardmäßige PROFINET-RT-Kommunikation (Real-Time) und erfüllt die Anforderungen der Conformance Class B. Er bietet webbasiertes Management und Diagnosefunktionen, wodurch Konfiguration und Fehlerbehebung einfach werden. Das robuste Gehäuse aus Polyamid und Polycarbonat mit Schutzart IP20 gewährleistet eine lange Lebensdauer in industriellen Umgebungen. Eine 24-V-DC-Versorgung und geringer Stromverbrauch halten die Betriebskosten minimal.

Geeignet für

• Fabrikautomatisierungssysteme
• Prozesssteuerung und -überwachung
• Materialhandhabung und Logistik
• Gebäudeautomation
• Jedes PROFINET-basierte industrielle Netzwerk, das einen kompakten, Hutschienen-montierbaren Koppler erfordert

Wichtige technische Daten

• PROFINET-IO-Protokoll (Advanced)
• 2 x RJ-45-Ethernet-Ports, 10/100 Mbit/s
• Integrierter 2-Port-Switch
• Kompatibilität: WAGO-I/O-System 750
• Unterstützt bis zu 64 I/O-Module (250 mit Busverlängerung)
• Versorgungsspannung: 24 V DC (18...30 V)
• Stromaufnahme: 200 mA bei 24 V
• Montage: Hutschiene (35 mm)
• Betriebstemperatur: 0...55 °C
• Schutzart: IP20
• Diagnose: über PROFINET und webbasiertes Management
• PROFINET Conformance Class B
• Echtzeitfähigkeit: PROFINET RT
• Isolation: 500 V System/Feld
• Firmware-Update: über Ethernet

Empfehlungen

Für eine optimale Netzwerkleistung konfigurieren Sie den Koppler mit der offiziellen GSDML-Datei und stellen Sie eine zuverlässige 24-V-DC-Versorgung sicher. Der integrierte Switch vereinfacht die Verdrahtung, aber sorgfältige Beachtung von Kabellängen und -führung gewährleistet stabile Echtzeitkommunikation.
