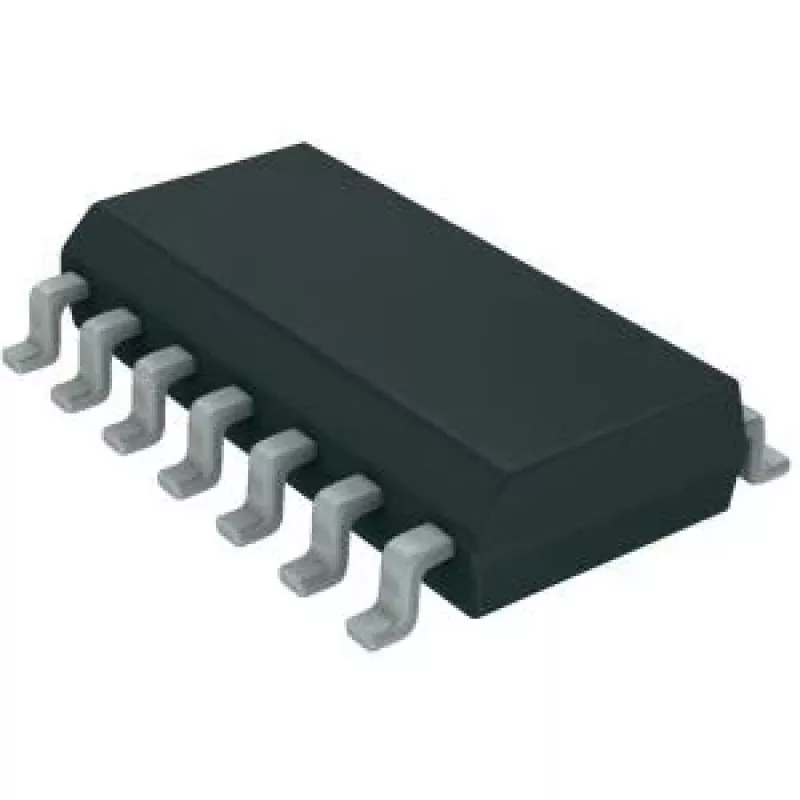

Step-down-Regler Texas Instruments LM2574 HVM-5.0 – feste 5,0-V-Ausgabe, Eingang 4–60 V, SO-14W-Gehäuse

Der Texas Instruments LM2574 HVM-5.0 ist ein fester 5,0-V-Abwärtsregler (Buck-Schaltregler), der eine geregelte 5-V-Ausgabe aus Eingangsspannungen zwischen 4 V und 60 V liefert. Im SO-14W-Gehäuse verpackt, ist dieser Regler für das Leistungsmanagement in Automobil-, Industrie- und eingebetteten Systemen vorgesehen, bei denen ein breiter Eingangsspannungsbereich und eine kompakte Platinengröße erforderlich sind. Das Gerät verwendet eine Schaltreglertopologie zur effizienten Spannungswandlung und stabilen Ausgabe, die für die Versorgung von Mikrocontrollern, Sensoren und Peripherieschaltungen geeignet ist.

Vorteile

Der LM2574 HVM-5.0 bietet einen breiten Eingangsspannungsbereich und eine feste, genaue 5-V-Ausgabe, die das Design des Netzteils vereinfacht, da keine externen Spannungseinstellwiderstände benötigt werden. Seine Schaltreglerarchitektur verbessert die Wandlungseffizienz im Vergleich zu Linearreglern und reduziert in vielen Anwendungsfällen die Wärmeentwicklung. Das SO-14W-Gehäuse bietet eine kompakte, durchsteckmontierbare Option für Anwendungen, die eine robuste mechanische Verbindung und einfache Montage erfordern.

Geeignet für

• Automobil-Leistungsmodule und Zusatzschaltungen, die geregelte 5 V aus Fahrzeugbatteriebereichen benötigen.
• Industrielle Steuerungssysteme und Instrumentierung mit breiten Eingangsspannungsquellen.
• Eingebettete Systeme und Einplatinencomputer, bei denen eine kompakte 5-V-Versorgung erforderlich ist.
• Sensor- und Peripheriestromschienen in verteilter Elektronik und IoT-Knoten.

Wichtige Spezifikationen

• Ausgangsspannung: feste 5,0 V
• Eingangsspannungsbereich: 4 V bis 60 V
• Topologie: Abwärtsregler (Buck-Schaltregler)
• Gehäusetyp: SO-14W (durchsteckmontierbar)
• Verwendungszweck: geregelte 5-V-Stromschiene für Automobil-, Industrie- und eingebettete Anwendungen

Verwendung

Installieren Sie den LM2574 HVM-5.0 auf einer Leiterplatte gemäß den empfohlenen Pinbelegungen und Layout-Richtlinien für Schaltregler, einschließlich der Platzierung von Eingangs- und Ausgangskondensatoren nahe am Gerät und der Verwendung geeigneter Masseverbindungen zur Minimierung von Störungen. Stellen Sie eine Eingangsspannung innerhalb des angegebenen Bereichs von 4–60 V bereit und stellen Sie sicher, dass die externe Induktivität, Diode und Kondensatoren den Strom- und Spannungswerten für die vorgesehene Last entsprechen. Befolgen Sie die thermischen Richtlinien des Herstellers, um die Sperrschichttemperatur während des Betriebs innerhalb sicherer Grenzen zu halten.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb Kondensatoren mit niedrigem ESR am Eingang und Ausgang, wählen Sie eine Induktivität mit geeigneter Strombelastbarkeit und niedrigem Gleichstromwiderstand und befolgen Sie die empfohlenen Leiterbahnbreiten für Leistungspfade. Überprüfen Sie das Einschwingverhalten und die Stabilität mit dem vorgesehenen Lastprofil und integrieren Sie eine ausreichende Filterung, wenn die Anwendung empfindlich auf Schaltrauschen reagiert.
