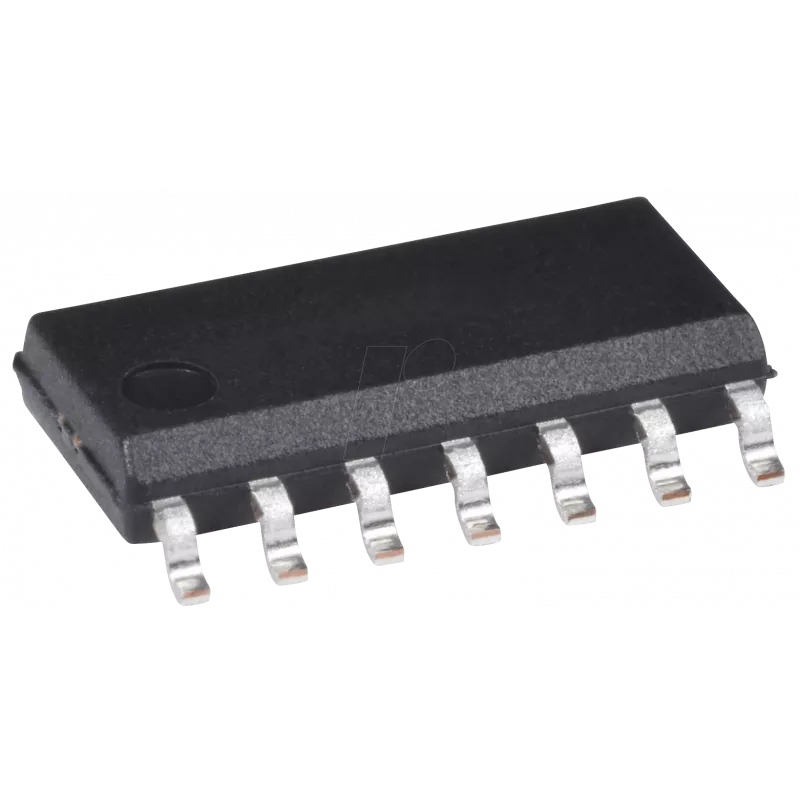

Step-down-Schaltregler Texas Instruments LM2574 M-ADJ — Einstellbarer Ausgang 1,2–37 V, Eingang 4–40 V, SO-14

Der LM2574 M-ADJ von Texas Instruments ist ein Step-down-(Abwärts-)Schaltregler im SO-14-Gehäuse mit einstellbarem Ausgang. Er akzeptiert Eingangsspannungen von 4 V bis 40 V und liefert einen einstellbaren Ausgang im Bereich von 1,2 V bis 37 V. Das Gerät ist für DC-DC-Wandlungsaufgaben vorgesehen, bei denen ein kompakter, effizienter Regler mit einstellbarem Ausgang benötigt wird, unter anderem in eingebetteten Systemen, der Industrieelektronik und batteriebetriebenen Geräten.

Vorteile

Der Regler bietet einen weiten Eingangs- und Ausgangsbereich, der einen flexiblen Einsatz in verschiedenen Anwendungen ermöglicht. Seine Schaltarchitektur verbessert die Wandlungseffizienz im Vergleich zu Linearreglern, reduziert die Wärmeentwicklung und ermöglicht kleinere externe Komponenten. Das SO-14-Gehäuse unterstützt die Durchsteck- oder Hybrid-Leiterplattenmontage und erleichtert die unkomplizierte Integration auf Platinenebene. Der einstellbare Ausgang erlaubt es Entwicklern, die erforderliche geregelte Spannung einzustellen, ohne mehrere Teile mit festen Spannungen zu benötigen.

Geeignet für

• Stromversorgungen für eingebettete Systeme und Mikrocontroller-Platinen
• Industrielle Steuermodule und Instrumentierung
• Batteriebetriebene Geräte und tragbare Ausrüstung
• Spannungsversorgungen, die einstellbare geregelte Spannungen für Sensoren oder Aktoren benötigen

Wichtige Spezifikationen

• Eingangsspannungsbereich: 4 V bis 40 V
• Einstellbarer Ausgangsspannungsbereich: 1,2 V bis 37 V
• Topologie: Step-down-(Abwärts-)Schaltregler
• Gehäusetyp: SO-14
• Verwendungszweck: DC-DC-Wandlung für geregelte Ausgänge

Verwendung

Installieren Sie den LM2574 M-ADJ auf der Leiterplatte gemäß den empfohlenen Footprint- und Pin-Anschlüssen für das SO-14-Gehäuse. Sorgen Sie für eine Eingangsentkopplung und eine entsprechend bemessene Induktivität sowie einen Ausgangskondensator, wie in den Anwendungshinweisen des Geräts angegeben, um eine stabile Regelung und geringe Ausgangswelligkeit zu gewährleisten. Verwenden Sie das externe Widerstandsnetzwerk am Feedback-Pin, um die gewünschte Ausgangsspannung innerhalb des Bereichs von 1,2 V bis 37 V einzustellen, und fügen Sie je nach Designrichtlinien erforderliche Kompensations- oder Snubber-Komponenten hinzu. Stellen Sie sicher, dass die Eingangsquelle ausreichend Strom für die Last plus Schaltverluste liefern kann und dass thermische Aspekte durch Kupferflächen auf der Leiterplatte oder einen Kühlkörper, falls erforderlich, berücksichtigt werden.

Empfehlungen

Befolgen Sie die von Texas Instruments veröffentlichten Anwendungsschaltungen und Layout-Empfehlungen, um Schaltrauschen zu minimieren und einen zuverlässigen Betrieb sicherzustellen. Wählen Sie Komponenten (Induktivität, Diode, Kondensatoren), die den Strom- und Spannungsanforderungen für die vorgesehene Last und die Betriebsbedingungen entsprechen, und überprüfen Sie das thermische Verhalten unter Maximallast, um eine Überhitzung zu vermeiden.
