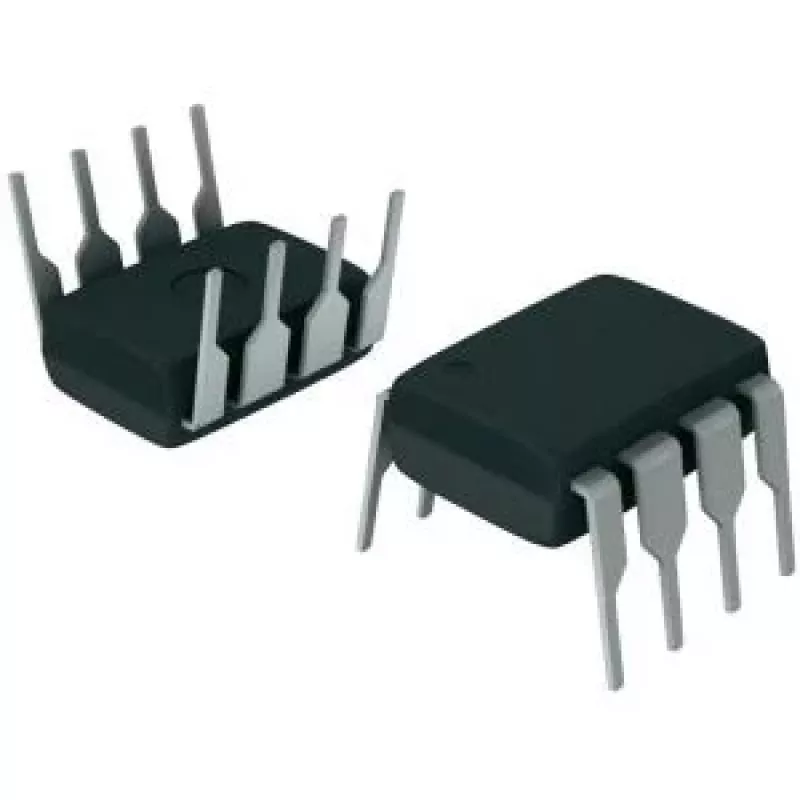

Operationsverstärker Texas Instruments OPA2277PA, Dualer Präzisions-Operationsverstärker, PDIP-8

Der Texas Instruments OPA2277PA ist ein dualer Präzisions-Operationsverstärker im PDIP-8-Gehäuse, der für Anwendungen entwickelt wurde, die hohe DC-Genauigkeit und niedriges Rauschen erfordern. Dieser duale Operationsverstärker bietet eine niedrige Offsetspannung, geringe Drift und eine stabile Eingangsstufe, geeignet für Präzisionssignalaufbereitung, Filterung und Instrumentierungsschaltungen. Das Gerät ist für den Einsatz in analogen Frontends und Sensorschnittstellen vorgesehen, bei denen Signalintegrität und minimale Fehler über Zeit und Temperatur wichtig sind.

Vorteile

Der OPA2277PA bietet eine niedrige Eingangsoffsetspannung und geringe Offsetdrift, was zu einer präzisen Niederfrequenzleistung und Langzeitstabilität beiträgt. Geringes Rauschen und eine gut abgestimmte Zweikanalkonfiguration machen ihn für differentielle und massebezogene Signalpfade geeignet. Das PDIP-8-Gehäuse erleichtert die Durchsteckmontage-Prototypenentwicklung und Reparatur, während das präzise interne Design den Bedarf an externem Abgleich in vielen Mess- und Filteranwendungen reduziert.

Geeignet für

• Präzisionssignalaufbereitung und Niederfrequenzverstärkung
• Sensorschnittstellen und Wandler-Signalverarbeitung
• Instrumentierungs- und Datenerfassungs-Frontends
• Aktive Filterung und rauscharme Vorverstärker

Wichtige Spezifikationen

• Dualer Operationsverstärker im PDIP-8-Gehäuse
• Präzision mit niedriger Eingangsoffsetspannung und geringer Offsetdrift
• Niedriges Rauschen, geeignet für Niederfrequenz-Signalpfade
• Rail-to-Rail-Ausgang nicht spezifiziert (Verwendung innerhalb des empfohlenen Versorgungsspannungsbereichs)
• Ausgelegt für Einfach- oder Split-Supply-Betrieb innerhalb des vom Hersteller vorgegebenen Versorgungsspannungsbereichs

Anwendung

Setzen Sie den OPA2277PA in eine kompatible PDIP-8-Fassung ein oder löten Sie ihn in eine Durchsteckmontage-Leiterplattenfläche, wobei die korrekte Pin-Ausrichtung zu beachten ist. Legen Sie die empfohlenen Versorgungsspannungen an und entkoppeln Sie die Versorgungsspannungsleitungen mit Bypass-Kondensatoren nahe am Gehäuse, um Stabilität zu gewährleisten und Rauschen zu minimieren. Konfigurieren Sie den Verstärker in der gewünschten Topologie (invertierend, nicht-invertierend, differentiell oder als aktiver Filter) und befolgen Sie dabei die üblichen Designpraktiken für Operationsverstärker. Konsultieren Sie das Datenblatt des Bauteils für empfohlene Werte der externen Bauteile und Kompensationsmethoden für spezifische Bandbreiten- und Stabilitätsanforderungen.

Empfehlungen

Für die beste Präzisionsleistung verwenden Sie geeignete Leiterplatten-Layouttechniken: kurze Eingangsleiterbahnen, eine durchgehende Massefläche und lokale Entkopplung. Halten Sie die Eingangsquellimpedanzen nach Möglichkeit symmetrisch und vermeiden Sie große DC-Offsets an den Eingängen. Überprüfen Sie die thermischen Bedingungen und halten Sie den empfohlenen Versorgungsspannungsbereich ein, um die Eigenschaften niedriger Drift und geringes Rauschen zu erhalten.
