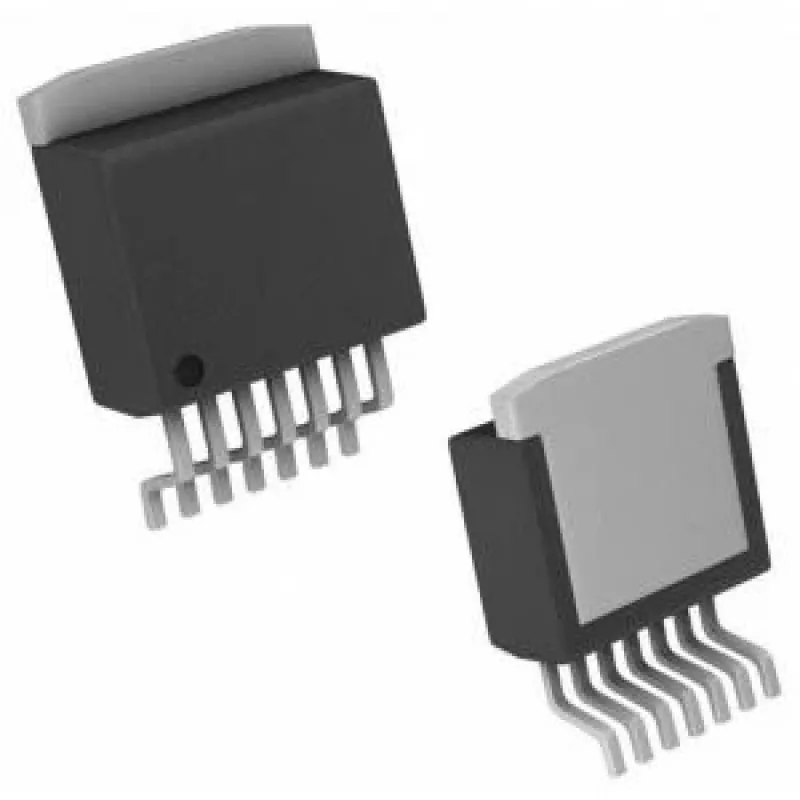

Leistungs-IC-Spannungsregler Texas Instruments LM2676SX-5.0/NOPB, DC/DC-Schaltregler, feste 5,0 V, TO-263-7-Montage

Der Texas Instruments LM2676SX-5.0 ist ein DC/DC-Schaltspannungsregler, der eine feste 5,0-V-Ausgangsspannung in einem TO-263-7-Montagegehäuse liefert. Dieses für die Abwärtswandlung (Buck) entwickelte Leistungs-IC ermöglicht eine effiziente Spannungsregelung von höheren Eingangsspannungen auf eine stabile 5-V-Versorgung. Das Gerät integriert das Schaltelement und die Steuerschaltung, um das Board-Level-Leistungsdesign zu vereinfachen und die Anzahl externer Komponenten in kompakten elektronischen Systemen zu reduzieren.

Vorteile

Der LM2676SX-5.0 liefert eine geregelte 5,0-V-Ausgangsspannung mit hoher, für Schaltregler typischer Wandlungseffizienz, wodurch die Verlustleistung im Vergleich zu Linearreglern gesenkt wird. Sein integrierter Schaltsteuerungs- und Schutzfunktionen reduzieren die Designkomplexität und verbessern die Zuverlässigkeit im Dauerbetrieb. Das TO-263-7-Gehäuse bietet eine kompakte Bauform und Wärmeableitung, die für Oberflächenmontage-Board-Layouts in Industrie- und Embedded-Anwendungen geeignet ist.

Geeignet für

• Board-Level-Spannungsregelung für Embedded-Systeme
• Stromversorgungen für Industrie- und Automatisierungselektronik
• Abwärtswandlung von höheren DC-Eingangsspannungen auf 5 V
• Kompakte Leistungsmodule und Einplatinen-Designs

Technische Daten

• Ausgangsspannung: feste 5,0 V
• Reglertyp: DC/DC-Schaltregler (Abwärts-/Buck-Wandler)
• GehäVerwendung: TO-263-7-Oberflächenmontage-Gehäuse
• Integrierte Schaltsteuerung und Leistungsstufe
• Ausgelegt für Board-Level-Montage und Wärmeableitung

Verwendung

Implementieren Sie den LM2676SX-5.0 auf einer Leiterplatte gemäß dem empfohlenen Layout des Herstellers, um einen stabilen Betrieb und ein angemessenes Wärmemanagement zu gewährleisten. Sorgen Sie für eine geeignete Eingangsentkopplung und ein Ausgangsfilter-Netzwerk gemäß den Referenzdesigns, um die Ausgangswelligkeit zu minimieren. Verbinden Sie die Eingangsversorgung, die Masse und den Ausgangspfad mit geeigneten Leiterbahnbreiten oder Kupferflächen, um den erwarteten Strom zu bewältigen. Befolgen Sie die Hinweise im Datenblatt für eventuell erforderliche externe Induktivitäten, Dioden und Kondensatoren, um die Anforderungen an das Einschwingverhalten und die Stabilität zu erfüllen.

Empfehlungen

Überprüfen Sie den Eingangsspannungsbereich und die Stromanforderungen für Ihre Anwendung und bestätigen Sie die thermischen Bedingungen im TO-263-7-Gehäuse. Verwenden Sie die empfohlenen externen Komponenten und Layout-Praktiken von Texas Instruments, um eine optimale Effizienz und eine stabile 5-V-Ausgangsspannung unter Last zu gewährleisten.
