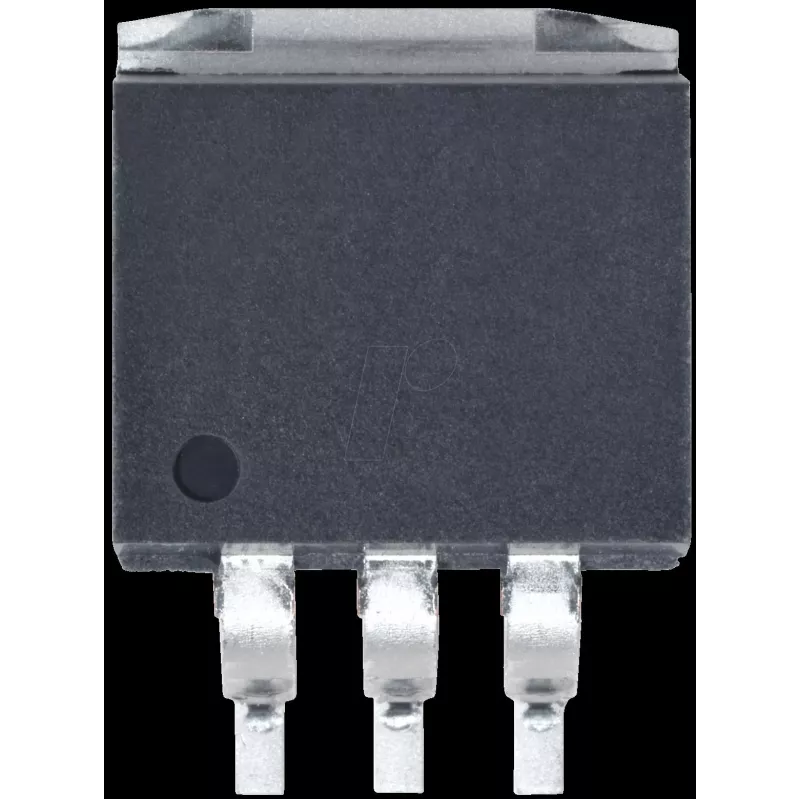

Abwärtsregler Texas Instruments LM2678 S-5.0, feste 5 V Ausgang, Eingang 8–40 V, TO-263-Paket

Der Texas Instruments LM2678 S-5.0 ist ein Abwärts-Schaltregler, der eine feste 5-V-Ausgangsspannung aus Eingangsspannungen zwischen 8 V und 40 V liefert. Dieser im TO-263 (D2PAK)-Leistungspaket gelieferte Abwärtsregler ist darauf ausgelegt, geregelte 5-V-Leistung für eine Reihe von elektronischen Schaltungen und Systemen bereitzustellen, bei denen ein kompakter, hocheffizienter Wandler benötigt wird. Das Bauteil vereint die für eine synchrone Single-Switch-Abwärtstopologie erforderlichen Steuer- und Schaltelemente und eignet sich für Designs, die stabile 5-V-Schienen aus höheren Spannungsquellen erfordern.

Vorteile

Der LM2678 S-5.0 bietet einen weiten Eingangsspannungsbereich und eine feste, präzise 5-V-Ausgangsspannung, wodurch die Komplexität externer Komponenten für gängige 5-V-Designs reduziert wird. Sein TO-263-Gehäuse bietet thermische Leistung und eine montagefreundliche Platine für die Oberflächenmontage. Die Schaltreglertopologie ermöglicht einen höheren Wirkungsgrad im Vergleich zu Linearreglern beim Heruntertransformieren von erhöhten Eingangsspannungen, was dazu beiträgt, die Verlustleistung und thermische Belastung in kompakten Designs zu senken.

Geeignet für

• Industrielle Stromversorgungen und Steuermodule, die eine stabile 5-V-Schiene benötigen
• Eingebettete Systeme und Mikrocontroller-Stromversorgungsdomänen, die aus 12-V- oder 24-V-Quellen gespeist werden
• Automobil- und Fahrzeugelektronik, bei denen eine große Eingangsspannungstoleranz erforderlich ist
• Kompakte Elektronikmodule und auf Leiterplatten montierte Stromrichter

Wichtige Spezifikationen

• Ausgangsspannung: feste 5 V
• Eingangsspannungsbereich: 8 V bis 40 V
• Gehäusetyp: TO-263 (D2PAK) Oberflächenmontage-Leistungspaket
• Topologie: Abwärts- (Buck-) Schaltregler
• Verwendungszweck: geregelte Gleichstromversorgung für elektronische Schaltungen

Anwendung

Integrieren Sie den LM2678 S-5.0 in ein Leiterplattenlayout gemäß den empfohlenen Anwendungsrichtlinien für Eingangsentkopplung, Schaltknoten-Layout und thermische Vias, um einen stabilen Betrieb und Wärmeableitung zu gewährleisten. Stellen Sie geeignete Eingangs- und Ausgangskondensatoren sowie eine Induktivität bereit, die auf die Schaltfrequenz des Reglers und den erforderlichen Ausgangsstrom abgestimmt ist. Beachten Sie die Herstellerempfehlungen für das Layout in der Nähe des Schaltknotens, um elektromagnetische Störungen zu minimieren und eine zuverlässige Regelung an der 5-V-Ausgabe sicherzustellen.

Empfehlungen

Für beste Ergebnisse beachten Sie das Datenblatt des Bauteils für die Komponentenauswahl (Kondensatoren, Induktivität, ggf. Diode), das Wärmemanagement und das Leiterplattenlayout. Überprüfen Sie die thermische Leistung des Reglers in Ihrer Anwendung und fügen Sie bei Bedarf eine Kühlung oder eine größere Kupferfläche auf der Leiterplatte hinzu. Stellen Sie sicher, dass die Eingangsfilterung und das Einschwingverhalten die Systemanforderungen erfüllen, wenn empfindliche Elektronik gespeist wird.
