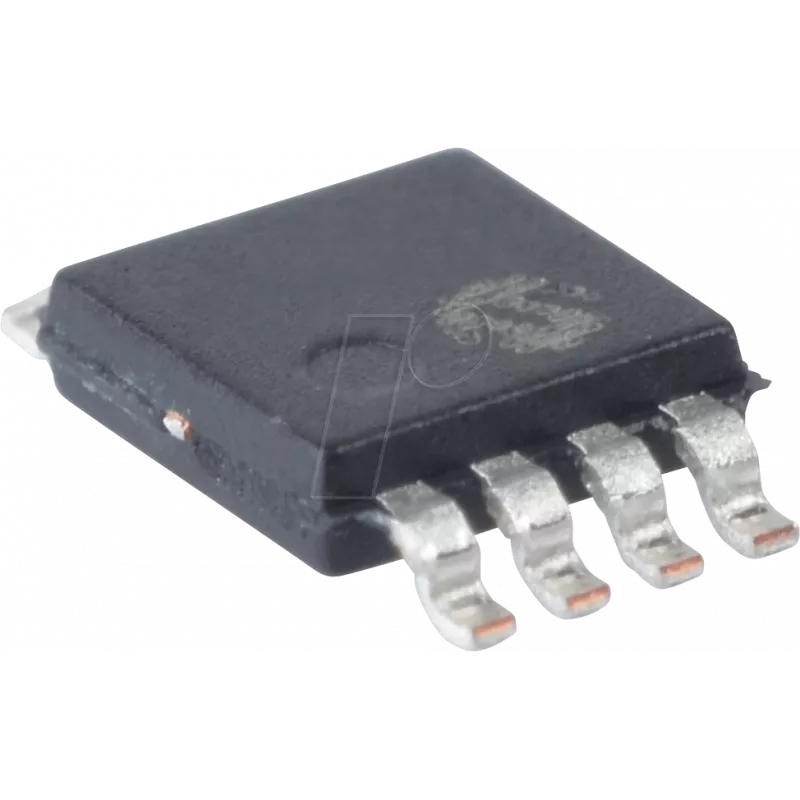

Instrumentationsverstärker Texas Instruments INA105 KU, einkanalig, SO-8-Gehäuse

Der Texas Instruments INA105 KU ist ein einkanaliger Instrumentationsverstärker im SO-8-Oberflächenmontagegehäuse, der für die präzise differenzielle Signalverstärkung entwickelt wurde. Er integriert die Kernfunktionen eines Instrumentationsverstärkers in einer kompakten Bauform, die sich für PCB-montierte Sensorschnittstellen und Datenerfassungs-Frontends eignet. Das Bauteil ist für Anwendungen vorgesehen, die eine rauscharme Verstärkung und eine genaue Verstärkungsregelung kleiner differenzieller Spannungen erfordern.

Vorteile

Der INA105 KU bietet eine präzise differenzielle Verstärkung mit minimierter Offsetspannung und geringem Rauschen, geeignet für empfindliche Messschaltungen. Seine einkanalige Konfiguration und das SO-8-Gehäuse ermöglichen eine einfache Integration in platzbeschränkte PCB-Layouts. Die interne Architektur sorgt für eine stabile Verstärkung und Gleichtaktunterdrückung, wodurch der Bedarf an umfangreichen externen Komponenten reduziert wird, während die Messgenauigkeit erhalten bleibt.

Geeignet für

• Sensorsignalaufbereitung für Dehnungsmessstreifen, Thermoelemente und Brückensensoren
• Datenerfassungs-Frontends und Instrumentierungssysteme
• Rauscharme Labor- und Industriemessschaltungen

Wichtige Spezifikationen

• Topologie: einkanaliger Instrumentationsverstärker
• Gehäusetyp: SO-8-Oberflächenmontage
• Funktion: differenzielle Signalverstärkung mit einstellbarer Verstärkung
• Rauscharme Leistung, geeignet für Präzisionsmessungen
• Hohe Gleichtaktunterdrückung für zuverlässige differenzielle Messung

Anwendung

Platzieren Sie den INA105 KU auf der Leiterplatte unter Beachtung der empfohlenen Footprint- und thermischen Richtlinien für SO-8-Gehäuse. Verbinden Sie die differenziellen Eingangssignale mit den Verstärkereingangspins und stellen Sie die geeigneten Versorgungsspannungen gemäß der Verstärkerarchitektur bereit. Stellen Sie die Verstärkung entsprechend der Anwendung ein, indem Sie den externen Verstärkungswiderstand oder das konfigurierte Netzwerk verwenden, wie im Datenblatt des Bauteils angegeben. Sorgen Sie für eine ordnungsgemäße Entkopplung der Versorgungsleitungen und eine geeignete Führung der Eingangsleiterbahnen, um Rauschen zu minimieren und die Gleichtaktunterdrückung zu erhalten.

Empfehlungen

Für optimale Ergebnisse befolgen Sie die Richtlinien des Hersteller-Datenblatts zur Auswahl des Verstärkungswiderstands, zur Eingangs- und Ausgangsfilterung und zur Entkopplung. Führen Sie differenzielle Eingänge als angepasste Impedanzpaare, halten Sie analoge Erdungsrückleitungen nach Möglichkeit von digitalen getrennt und verwenden Sie kurze Leiterbahnen, um Störungen zu reduzieren. Validieren Sie die Leistung in der vorgesehenen Betriebsumgebung, insbesondere bei der Messung sehr kleiner differenzieller Signale.
