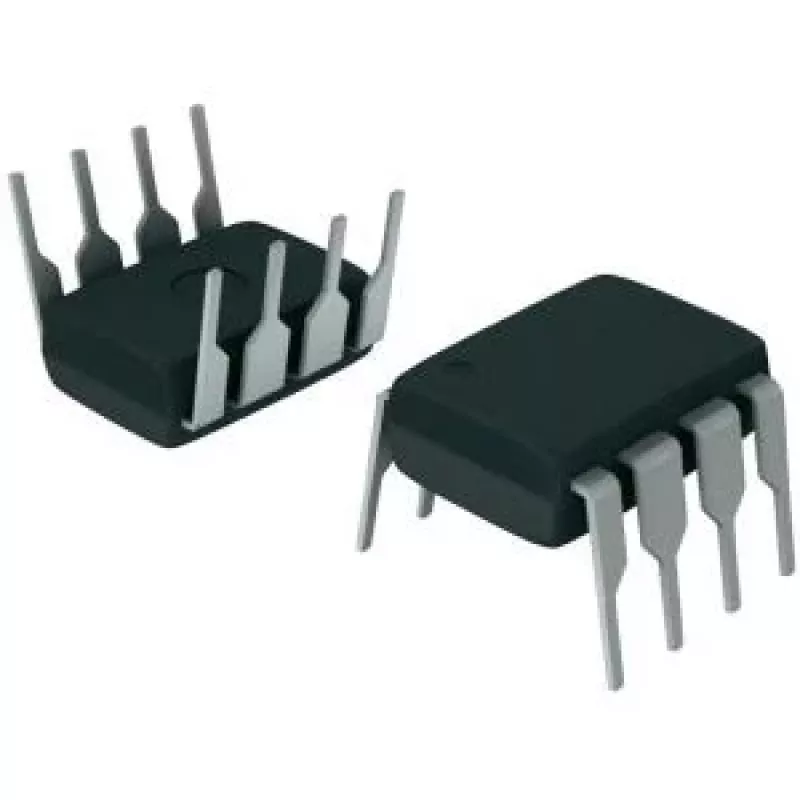

Power-IC-Regler Texas Instruments LM2594N-5.0/NOPB — 5,0 V fester Schalt-DC/DC-Regler (PMIC)

Texas Instruments LM2594N-5.0 ist ein fester 5,0 V Schalt-DC/DC-Abwärtsregler (PMIC), der höhere Eingangsspannungen mit hoher Effizienz in eine stabile 5-V-Ausgangsspannung umwandelt. Das Gerät integriert einen Schalttransistor, ein Kompensationsnetzwerk und einen thermischen Schutz, um die Stromversorgungsentwicklung für eingebettete Systeme, industrielle Steuermodule, Unterhaltungselektronik und batteriebetriebene Geräte, die eine geregelte 5-V-Schiene benötigen, zu vereinfachen.

Vorteile

Der LM2594N-5.0 bietet eine effiziente Abwärtswandlung mit einer festen 5-V-Ausgabe, was die Verlustleistung im Vergleich zu Linearreglern reduziert. Die integrierten Schaltelemente und das Kompensationsnetzwerk minimieren die Anzahl externer Komponenten und die Leiterplattenfläche. Der Regler verfügt über eine integrierte thermische Abschaltung und Strombegrenzung für einen verbesserten Systemschutz und unterstützt einen weiten Eingangsspannungsbereich, der für viele Einzelversorgungsschienen geeignet ist. Diese Eigenschaften machen ihn geeignet für Designs, die eine zuverlässige 5-V-Regelung und kompakte Leistungsstufen erfordern.

Geeignet für

• Stromversorgungen für eingebettete Systeme, die eine stabile 5-V-Schiene benötigen
• Industrielle Steuerschaltungen und Automatisierungsmodule
• Unterhaltungselektronik wie Router, Set-Top-Boxen und Peripheriegeräte
• Batteriebetriebene Geräte, bei denen eine effiziente Abwärtswandlung erforderlich ist

Wichtige Spezifikationen

• Ausgangsspannung: fest 5,0 V
• Topologie: Abwärts-Schaltregler (Buck)
• Integrierter Schalttransistor und Kompensationsnetzwerk
• Schutzfunktionen: thermische Abschaltung und Strombegrenzung
• Typische Anwendung: Punktlastregelung für digitale und analoge Schaltungen

Verwendung

Platzieren Sie den LM2594N-5.0 auf der Leiterplatte gemäß dem vom Hersteller empfohlenen Footprint und den Layoutrichtlinien, um eine ausreichende Wärmeableitung und minimiertes Schaltrauschen sicherzustellen. Wählen Sie die Induktivität sowie die Eingangs- und Ausgangskondensatoren entsprechend dem Datenblatt des Reglers, um die Anforderungen an das Einschwingverhalten und die Ausgangswelligkeit zu erfüllen. Verbinden Sie den Eingang mit einer höheren Spannungsschiene innerhalb des unterstützten Eingangsbereichs und führen Sie die geregelte 5-V-Ausgabe mit geeigneter Entkopplung zur Last. Beachten Sie die Best Practices für Polarität und Erdung und überprüfen Sie die Ausgabe unter erwarteten Lastbedingungen vor dem endgültigen Einsatz.

Empfehlungen

Verwenden Sie Kondensatoren mit niedrigem ESR und einen empfohlenen Induktivitätswert, um einen stabilen Betrieb und eine geringe Ausgangswelligkeit zu erreichen. Platzieren Sie Eingangskondensatoren nahe an den Reglereingangspins und führen Sie Schaltspuren mit kurzen, breiten Verbindungen, um EMV zu reduzieren. Überprüfen Sie die thermische Leistung in Ihrem Gehäuse und stellen Sie bei Bedarf zusätzliche Kupferfläche oder Kühlkörper bereit. Testen Sie den Regler mit dem erwarteten Lastprofil, um Regelung, Effizienz und Schutzverhalten zu bestätigen.
