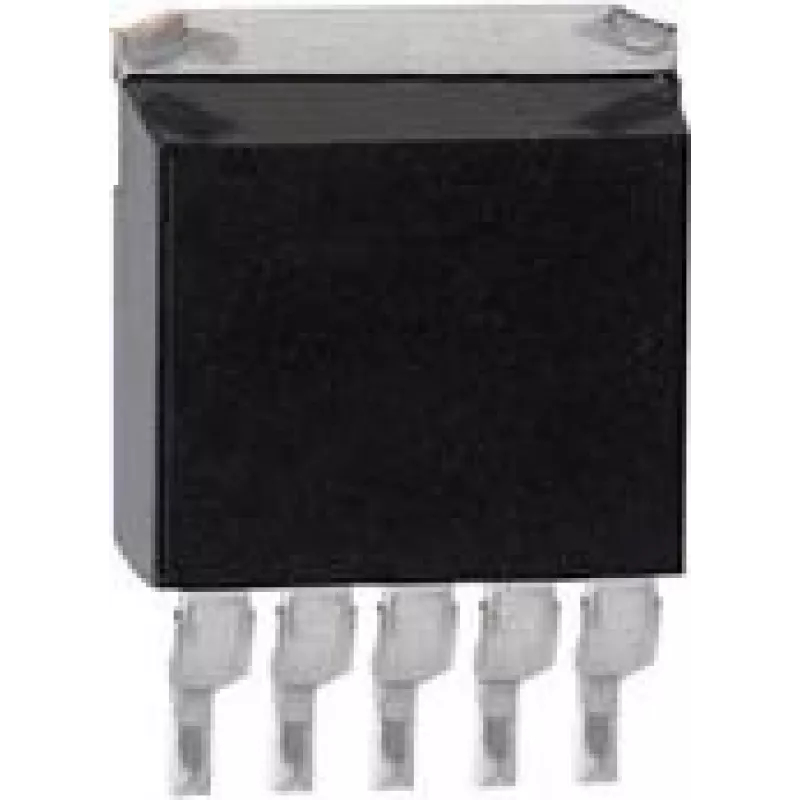

Spannungsregler-Powermodul Texas Instruments LM2596S-12/NOPB — fester 12V Schaltregler (PMIC)

Der Texas Instruments LM2596S-12/NOPB ist ein fester 12V Schaltspannungsregler, geliefert in einer Röhrenverpackung. Dieses als integrierte Schaltung für das Energiemanagement (PMIC) konzipierte Modul liefert eine geregelte 12V-Ausgangsspannung unter Verwendung einer Abwärtstopologie (Buck), die für Anwendungen geeignet ist, die eine effiziente Umwandlung einer höheren Eingangsspannung in eine stabile 12V-Schiene erfordern. Das Bauteil ist für die Integration in Stromversorgungen für Elektronik, eingebettete Systeme und industrielle Steuerschaltungen vorgesehen, bei denen eine dedizierte 12V-Versorgung erforderlich ist.

Vorteile

Der LM2596S-12/NOPB bietet die Vorteile der Effizienz eines Schaltreglers und einer festen, vorhersagbaren 12V-Ausgangsspannung, wodurch eine externe Einstellung entfällt. Als PMIC in Röhrenverpackung vereinfacht er Handhabung und Lagerung in der Produktion. Die Abwärtsreglertopologie führt im Vergleich zu Linearreglern typischerweise zu einer geringeren Verlustleistung beim Herunterregeln höherer Spannungen und unterstützt so ein verbessertes thermisches Verhalten in kompakten Baugruppen.

Geeignet für

• Eingebettete Systeme, die eine stabile 12V-Schiene benötigen
• Stromversorgungen für Elektronikmodule und Peripheriegeräte
• Industrielle Steuerschaltungen und Automatisierungsgeräte
• Prototyping und Reparatur, wo ein fester 12V-Schaltregler benötigt wird

Wichtige Spezifikationen

• Ausgangsspannung: fest 12V
• Bauteiltyp: Schalt-(Buck)-Spannungsregler / PMIC
• Verpackung: Röhre (Stangenverpackung)
• Vorgesehene Anwendung: Abwärtsspannungsregelung auf 12V für Elektronik und Steuerschaltungen

Verwendung

Integrieren Sie den LM2596S-12/NOPB in eine Eingangsstufe, die für die Abwärtswandlung einer höheren Eingangsspannung auf 12V ausgelegt ist. Befolgen Sie das vom Hersteller empfohlene Referenzdesign für Eingangs- und Ausgangskondensatoren, Spulenauswahl und Layoutpraktiken, um eine stabile Regelung und minimale Ausgangswelligkeit zu gewährleisten. Stellen Sie sicher, dass der am Regler anliegende Eingangsspannungsbereich innerhalb des zulässigen Bereichs des Bauteils für den Abwärtsbetrieb liegt, und sorgen Sie für ein angemessenes Wärmemanagement und Entkopplung in der endgültigen Baugruppe.

Empfehlungen

Für zuverlässige Leistung implementieren Sie den Regler gemäß den Applikationsschriften und Referenzschaltplänen von Texas Instruments: Platzieren Sie Eingangs- und Ausgangskondensatoren nah am Bauteil, wählen Sie eine Spule und eine Schottky-Diode gemäß den empfohlenen Werten und überprüfen Sie die thermischen Bedingungen auf der Leiterplatte. Stellen Sie sicher, dass die Eingangsspannung ausreichend höher als 12V für einen ordnungsgemäßen Buck-Betrieb ist, und bestätigen Sie die Ausgangsstabilität unter den erwarteten Lastbedingungen.
