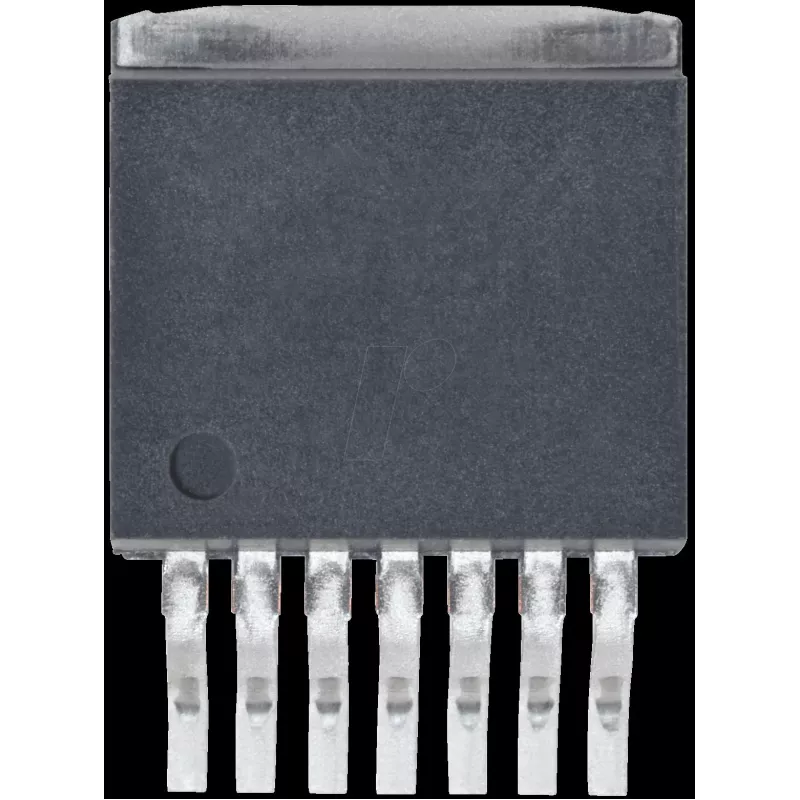

Einstellbarer Step-Down-Regler Texas Instruments LM2678S-ADJ, Eingang 8–40 V, Ausgang 1,2–37 V, Gehäuse TO-263-7

Der Texas Instruments LM2678S-ADJ ist ein einstellbarer Step-Down-Schaltregler (Buck) im TO-263-7-Gehäuse, der für die DC-DC-Wandlung in Stromversorgungsdesigns ausgelegt ist. Er akzeptiert Eingangsspannungen von 8 bis 40 V und bietet einen einstellbaren Ausgangsbereich von 1,2 bis 37 V, was eine flexible Spannungsregelung für eine Vielzahl elektronischer Systeme ermöglicht. Die Komponente ist für Anwendungen vorgesehen, bei denen ein breiter Eingangsbereich und eine konfigurierbare geregelte Ausgangsspannung erforderlich sind, und ihr TO-263-7-Gehäuse unterstützt eine thermische Leistung, die für platinenmontierte Leistungsmodule geeignet ist.

Vorteile

Der LM2678S-ADJ bietet einen weiten Eingangsspannungsbereich und einen breiten einstellbaren Ausgangsbereich, wodurch der Bedarf an mehreren Reglervarianten in Designs reduziert wird. Seine Schaltregler-Topologie verbessert den Wirkungsgrad im Vergleich zu Linearreglern beim Heruntertransformieren höherer Eingangsspannungen. Das TO-263-7-Gehäuse bietet eine kompakte Grundfläche mit thermischer Leitung, die für eine moderate Verlustleistungsabfuhr auf Standard-Leiterplatten geeignet ist. Das Bauteil ist kompatibel mit gängigen externen Komponenten, die in Abwärtswandler-Topologien verwendet werden, was die Integration in bestehende Stromversorgungslayouts vereinfacht.

Geeignet für

• Embedded-Systeme, die eine einstellbare geregelte Gleichstromversorgung benötigen
• Industrieelektronik mit breiten Eingangsspannungsquellen
• Prototyping und Entwicklung von Stromversorgungsmodulen
• Batteriebetriebene oder Fahrzeugelektriksysteme mit höheren Eingangsspannungen
• Kundenspezifische Elektronik, bei der ein einzelner Regler mehrere Ausgangsspannungen abdecken muss

Wichtige technische Daten

• Topologie: Step-Down-Schaltregler (Buck)
• Eingangsspannungsbereich: 8–40 V
• Einstellbarer Ausgangsspannungsbereich: 1,2–37 V
• Gehäusetyp: TO-263-7 (oberflächenmontierbares Leistungsgehäuse)
• Einstellbarer Ausgang über externes Feedback-Netzwerk
• Vorgesehen für platinenmontierte Anwendungen mit externer Spule und Kondensatoren

So verwenden Sie

Integrieren Sie den LM2678S-ADJ in eine Abwärtswandlerschaltung gemäß dem vom Hersteller empfohlenen Anwendungsschaltplan: Verbinden Sie die Eingangsversorgung mit dem Eingangspin mit geeigneter Eingangsentkopplung, platzieren Sie die Schaltspule, die Diode (oder eine synchrone Anordnung, falls zutreffend) und die Ausgangskondensatoren gemäß den Layoutrichtlinien, um EMV und Spannungswelligkeit zu minimieren. Stellen Sie die gewünschte Ausgangsspannung mit einem externen Widerstandsteiler zwischen Ausgang und Feedback-Pin ein und beziehen Sie sich auf die Feedback-Spannungsspezifikation des Bauteils, um die Widerstandswerte zu berechnen. Sorgen Sie für eine ausreichende Kupferfläche oder ein thermisches Pad unter dem Gehäuse, um die Wärmeableitung bei höheren Lastströmen zu unterstützen.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb Ausgangskondensatoren mit niedrigem ESR, eine für den erwarteten Strom richtig dimensionierte Spule und befolgen Sie die Layout-Empfehlungen, um die Schaltschleifenfläche klein zu halten. Überprüfen Sie das thermische Verhalten unter Worst-Case-Bedingungen von Eingangsspannung und Last und fügen Sie bei Bedarf eine zusätzliche Kühlung oder verbesserte thermische Durchkontaktierungen auf der Leiterplatte hinzu.
