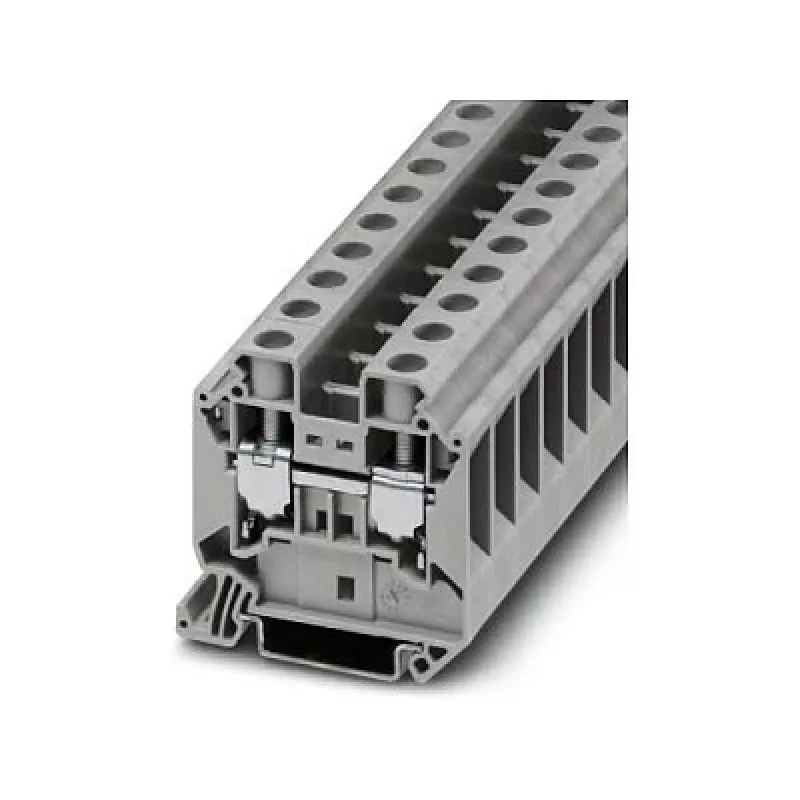

Phoenix Contact UT 16 Durchgangsklemme, Schraubanschluss, 76 A, 1000 V, grau

Die Phoenix Contact UT 16 Durchgangsklemme überzeugt durch ihren robusten Schraubanschluss und einen großzügigen Leiterquerschnitt von 16 mm², was sie zu einer zuverlässigen Wahl für anspruchsvolle industrielle Verdrahtung macht. Ihr kompaktes Design und die hohe Nennstromstärke von 76 A gewährleisten eine zuverlässige Energieverteilung in Schaltschränken und Anschlussdosen.

Highlights

• Schraubanschluss für sichere und vibrationsfeste Verbindungen
• Bemessungsspannung von 1000 V und Bemessungsstrom von 76 A für anspruchsvolle Anwendungen
• Akzeptiert massive und feindrähtige Leiter von 0,5 mm² bis 16 mm² (AWG 20 bis 6)
• Graues Polyamid-Gehäuse (PA) mit UL-94-V0-Klassifizierung für erhöhte Sicherheit
• Montage auf Standard-Tragschienen (NS 35/7,5, NS 35/15) für einfache Installation
• Weiter Betriebstemperaturbereich von -60 °C bis 105 °C

Im täglichen Einsatz

Diese Klemme ist für eine unkomplizierte Verdrahtung in industriellen Umgebungen ausgelegt. Das M4-Schraubgewinde und eine Abisolierlänge von 12 mm vereinfachen die Vorbereitung, während das empfohlene Anzugsdrehmoment von 1,5–1,8 Nm eine zuverlässige Verbindung gewährleistet. Mit zwei Anschlusspunkten und einer Position ermöglicht sie eine übersichtliche und organisierte Verdrahtung, was Installationszeit und Wartungsaufwand reduziert.

Technische Daten im Überblick

• Anschlussart: Schraubanschluss
• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Bemessungsspannung: 1000 V
• Bemessungsstrom: 76 A
• Leiterquerschnitt (starr): 0,5 mm² - 16 mm²
• Leiterquerschnitt (feindrähtig): 0,5 mm² - 16 mm²
• AWG-Leitergröße: 20 - 6
• Farbe: Grau
• Montageart: Tragschiene NS 35/7,5, NS 35/15
• Isolierstoff: PA (Polyamid)
• Brennbarkeitsklasse (UL 94): V0
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Bemessungsstoßspannung: 8 kV
• Betriebstemperatur: -60 °C ... 105 °C
• Abisolierlänge: 12 mm
• Schraubgewinde: M4
• Anzugsdrehmoment: 1,5 Nm - 1,8 Nm

Abschließender Hinweis

Diese Durchgangsklemme ist eine zuverlässige und vielseitige Lösung für elektrische Verbindungen in industriellen Umgebungen. Ihre robuste Konstruktion und die hohen elektrischen Nennwerte gewährleisten eine langfristige Leistung und machen sie zu einem wertvollen Bauteil für Ihre Verdrahtungsprojekte.
