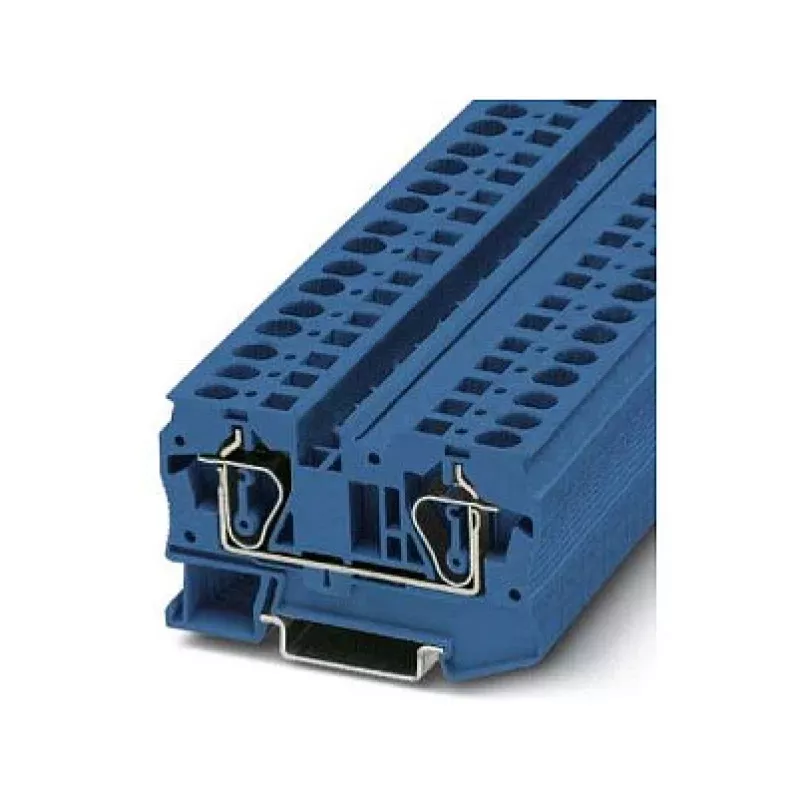

Phoenix Contact ST 6 BU Durchgangsklemme, Push-in, 6 mm², blau

Die Phoenix Contact ST 6 BU ist eine Durchgangsklemme, die für hochdichte Schaltschränke und industrielle Verteilersysteme entwickelt wurde. Die Push-in-Anschlusstechnik ermöglicht das direkte Einführen von massiven oder feindrähtigen Leitern ohne Werkzeug und reduziert die Verdrahtungszeit im Vergleich zu Schraubklemmen um bis zu 50 %. Mit einem Nennquerschnitt von 6 mm² und einem maximalen Laststrom von 50 A (bei 10 mm² Leiter) bewältigt diese blaue Klemme anspruchsvolle Stromverteilungsaufgaben und behält dabei eine kompakte Bauform auf Standard-Tragschienen.

Vorteile

Die werkzeuglose Push-in-Klemme beschleunigt den Schaltschrankbau und reduziert die Ermüdung des Personals. Die Klemme akzeptiert eine breite Palette von Leiterquerschnitten von 0,5 mm² bis 10 mm² massiv oder 20 AWG bis 8 AWG und bietet so Flexibilität für gemischte Verdrahtungsschemata. Das Polyamid-Gehäuse erfüllt die Entflammbarkeitsanforderungen UL 94 V0 und hält Betriebstemperaturen von -60 °C bis 105 °C stand, was Zuverlässigkeit in rauen Umgebungen gewährleistet. Das 2-polige, einstöckige Design vereinfacht die Schaltungsidentifikation und Wartung.

Geeignet für

• Industrielle Schalttafeln und Motorsteuerzentren
• Stromverteilung in Maschinen und Fördersystemen
• Gebäudeautomation und HLK-Schaltschränke
• Bahn- und Transportausrüstung, die vibrationsfeste Verbindungen erfordert
• Solarwechselrichter und Energiespeichersysteme

Technische Daten

• Anschlusstechnik: Push-in
• Nennquerschnitt: 6 mm²
• Farbe: Blau
• Anzahl der Positionen: 2
• Anzahl der Ebenen: 1
• Montage: Tragschiene NS 35/7,5 oder NS 35/15
• Nennspannung (IEC): 1000 V
• Nennstrom (IEC): 41 A (max. 50 A bei 10 mm² Leiter)
• Bemessungsstoßspannung: 8 kV
• Isolierstoff: Polyamid (PA), UL 94 V0
• Verschmutzungsgrad: 3, Überspannungskategorie: III
• Abisolierlänge: 12 mm
• Leiterquerschnitt massiv: 0,5–10 mm²
• Leiterquerschnitt feindrähtig: 0,5–6 mm²
• AWG-Bereich: 20–8
• Betriebstemperatur: -60 °C bis 105 °C

Empfehlungen

Kombinieren Sie die ST 6 BU mit Phoenix Contact Endabdeckungen und Trennplatten für gruppierte Installationen. Bei starken Vibrationen vergewissern Sie sich, dass die Push-in-Verbindung Ihren Halteanforderungen entspricht; andernfalls ziehen Sie Schraubklemmen-Alternativen in Betracht. Befolgen Sie stets die örtlichen Verdrahtungsvorschriften und verwenden Sie für feindrähtige Leiter geeignete Aderendhülsen.
