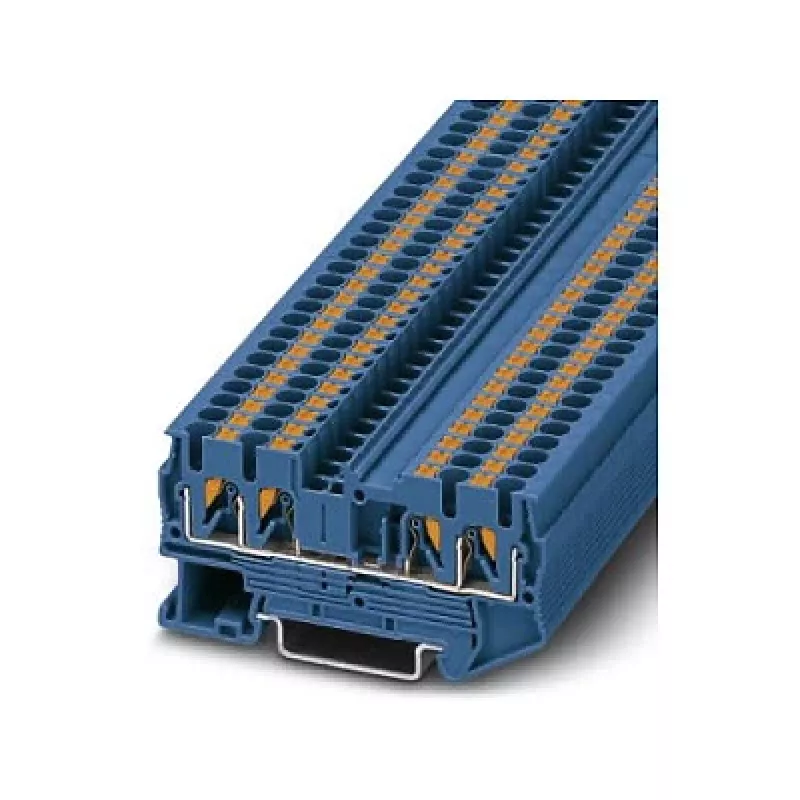

Phoenix Contact PT 2,5-QUATTRO BU Push-in-Durchgangsklemme, blau, 4 Anschlüsse, 2,5 mm², 800 V, 24 A, Hutschienenmontage

Für Hochdichte-Schaltschränke hebt sich die Phoenix Contact PT 2,5-QUATTRO BU von Standard-Durchgangsklemmen ab, indem sie vier Push-in-Anschlusspunkte in einem kompakten Gehäuse vereint. Diese blaue Klemme ist für das werkzeuglose schnelle Verdrahten von Leitern mit 2,5 mm² ausgelegt und ideal für Verteilungsaufgaben, bei denen mehrere Potenziale zuverlässig auf einer Hutschiene überbrückt werden müssen.

Highlights

• Push-in-Technologie: direktes Einstecken von massiven oder mit Aderendhülsen versehenen Leitern, kein Werkzeug erforderlich
• Vier Anschlusspunkte in einem Block für eine effiziente Potenzialverteilung
• Bemessungsspannung 800 V und Bemessungsstrom 24 A, geeignet für industrielle Steuerstromkreise
• Kompaktes Design für Hutschienen NS 35/7,5 und NS 35/15
• Polyamid-Gehäuse mit UL 94 V0 für hohen Brandschutz
• Weiter Betriebstemperaturbereich von -60 °C bis 105 °C

Im täglichen Einsatz

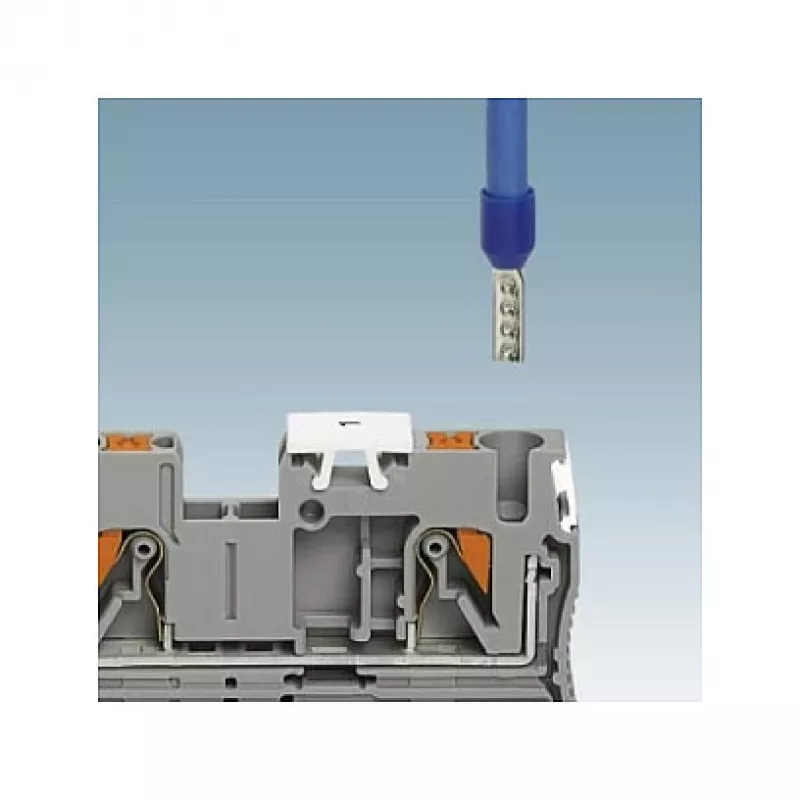

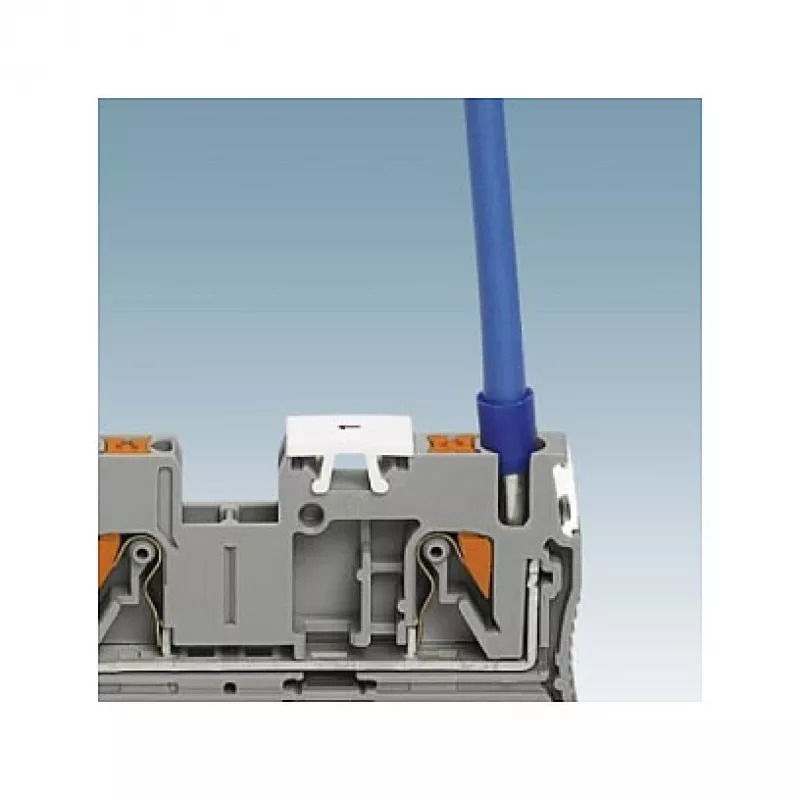

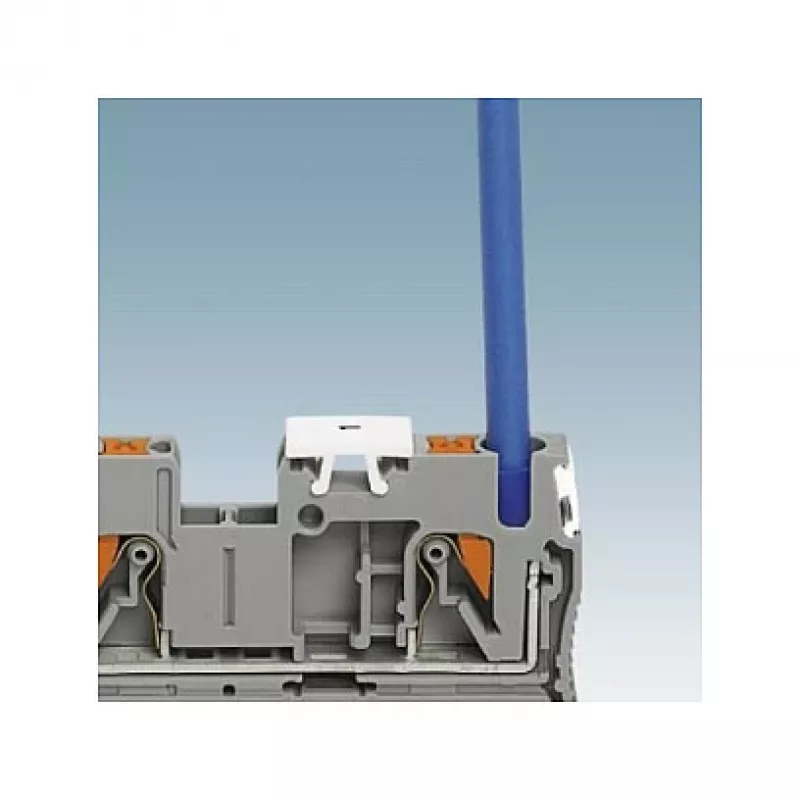

Die PT 2,5-QUATTRO BU vereinfacht die Verdrahtung in Verteilerkästen und Maschinensteuerpulten. Ihre blaue Farbe ermöglicht eine klare visuelle Identifizierung für Neutral- oder Sonderstromkreise. Der Push-in-Mechanismus akzeptiert massive Leiter von 0,14 bis 4 mm² und flexible Leiter von 0,14 bis 2,5 mm², mit oder ohne Aderendhülsen. Eine Abisolierlänge von 8 bis 10 mm gewährleistet jedes Mal eine sichere Verbindung. Die Klemme rastet auf Standard-Hutschienen ein und lässt sich problemlos mit anderen Klemmen der PT-Serie kombinieren.

Technische Daten im Überblick

• Produkttyp: Durchgangsklemme
• Anschlusstechnik: Push-in
• Anzahl der Anschlüsse: 4
• Nennquerschnitt: 2,5 mm²
• Bemessungsspannung (IEC): 800 V
• Bemessungsstrom (IEC): 24 A
• Befestigungsart: Hutschiene (NS 35/7,5, NS 35/15)
• Isolierstoff: Polyamid (PA)
• Brennbarkeitsklasse: UL 94 V0
• Abisolierlänge: 8 - 10 mm
• Querschnitt massiver Leiter: 0,14 - 4 mm²
• Querschnitt flexibler Leiter: 0,14 - 2,5 mm²
• Flexibler Leiter mit Aderendhülse (ohne Kunststoffhülse): 0,14 - 2,5 mm²
• Flexibler Leiter mit Aderendhülse (mit Kunststoffhülse): 0,14 - 2,5 mm²
• Betriebstemperatur: -60 °C bis 105 °C
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Zulassungen: UL, CSA, VDE, EAC, cULus Recognized

Abschließender Hinweis

Eine zuverlässige, platzsparende Lösung für die Potenzialverteilung in industriellen Umgebungen: Die PT 2,5-QUATTRO BU kombiniert werkzeuglose Verdrahtung mit hoher Strombelastbarkeit und robusten Sicherheitsmerkmalen.
