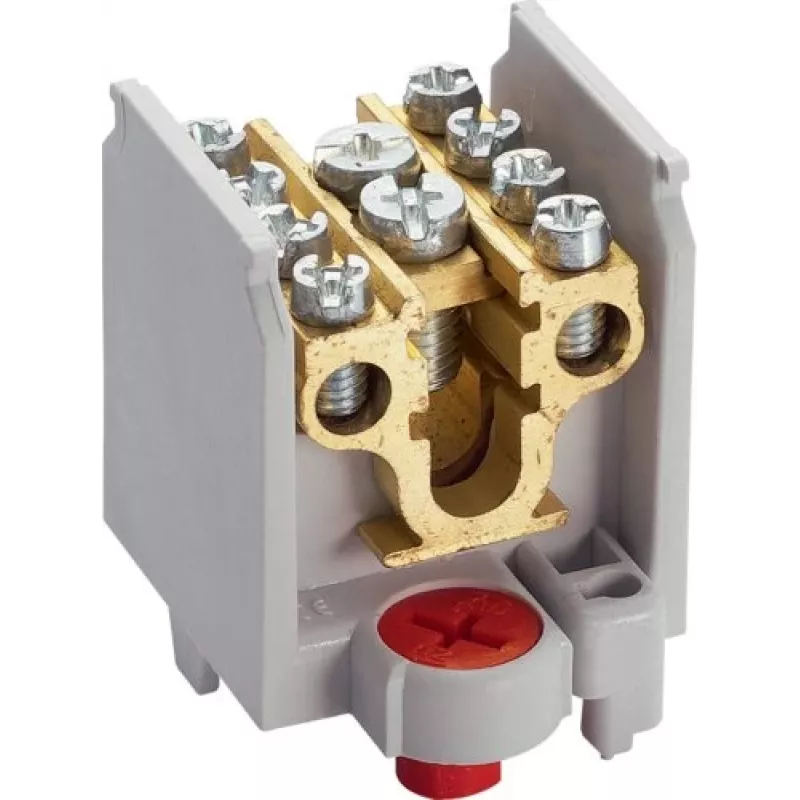

Hager Hauptleitungs-Abzweigklemme K65 1x35/4MP

In der elektrischen Verteilung erfordert der Anschluss eines großen Hauptleiters an mehrere kleinere Abzweigleiter oft mehrere Klemmen und eine komplexe Verdrahtung. Die Hager K65 Hauptleitungs-Abzweigklemme löst dies durch einen einzigen, kompakten Anschlusspunkt für einen Haupteingang und vier Abzweigausgänge, was die Installation vereinfacht und den Schaltschrank aufgeräumter macht.

Für wen ist es geeignet

Diese Klemme ist für Elektriker und Schaltschrankbauer gedacht, die Strom von einer Hauptleitung auf mehrere Abzweigstromkreise in Verteilern, Schaltschränken oder industriellen Anlagen verteilen müssen. Sie eignet sich für den Einsatz in Niederspannungs-Verteilungssystemen, in denen zuverlässige und wartungsfreie Verbindungen erforderlich sind.

Hauptmerkmale

• 1-polige Hauptleitungs-Abzweigklemme
• Leiterquerschnitt Haupteingang: 1 x 35 mm² (starr/flexibel)
• Leiterquerschnitt Abzweigausgang: 4 x 16 mm² (starr/flexibel)
• Schraubklemmenanschluss
• Montage auf 35 mm DIN-Schiene oder mittels Schrauben
• Gehäusematerial: Polyamid (PA), grau
• Leitermaterial: Messing, verzinnt

Spezifikationen

• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsisolationsspannung: 1000 V
• Bemessungsstoßspannungsfestigkeit: 8 kV
• Bemessungsstrom (Haupteingang): 125 A
• Bemessungsstrom (Abzweigausgang): 57 A
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +70 °C
• Brennbarkeitsklasse: UL94-V0

Tipps

Stellen Sie sicher, dass die Leiterquerschnitte den angegebenen Bereichen entsprechen und die Klemme in einem Gehäuse installiert wird, das einen angemessenen Schutz gegen direktes Berühren bietet. Ziehen Sie die Schrauben mit dem empfohlenen Drehmoment an, um eine sichere Verbindung zu gewährleisten.
