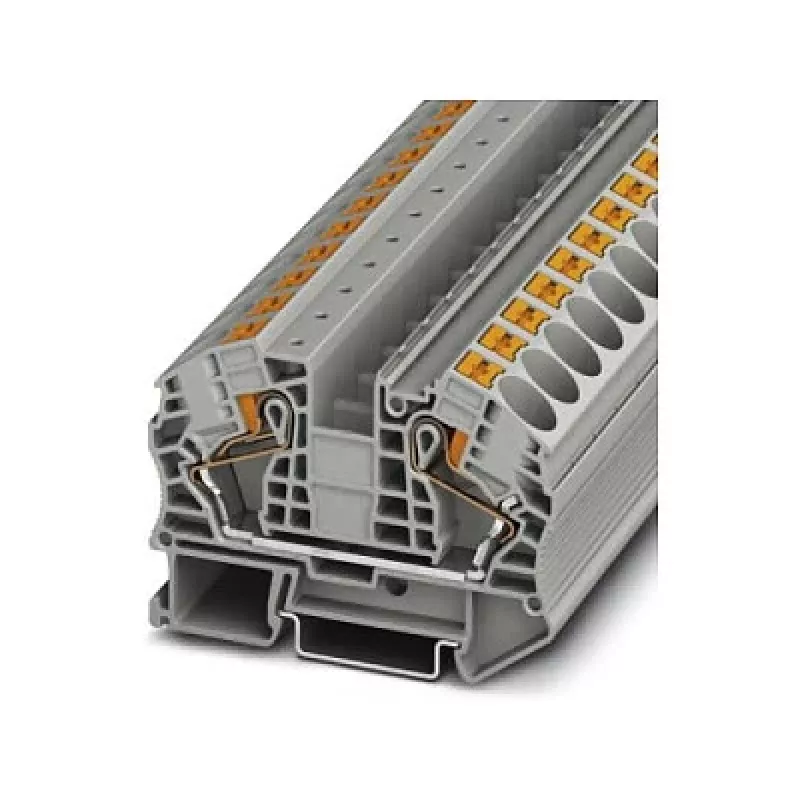

Phoenix 3212138 PT 16 N Durchgangsklemme, Push-in-Anschluss, 16 mm², 1000 V, 76 A, grau

Die PT 16 N zeichnet sich im Phoenix-Contact-Portfolio durch die Kombination eines großzügigen Nennquerschnitts von 16 mm² mit der Push-in-Anschlusstechnik aus, die ein werkzeugloses Verdrahten von Leitern bis 16 AWG ermöglicht, ohne die Zuverlässigkeit zu beeinträchtigen, die in industriellen Durchgangsklemmen erwartet wird. Im Gegensatz zu Schraubklemmen reduziert diese Klemme die Installationszeit erheblich und sorgt gleichzeitig für einen vibrationsfesten, gasdichten Kontakt – ein praktischer Vorteil in Schaltschränken und Maschinenverdrahtung, wo Geschwindigkeit und Langzeitstabilität zählen.

Highlights

• Push-in-Anschluss: Massivleiter und Leiter mit Aderendhülsen einfach einstecken; kein Werkzeug für die Verdrahtung erforderlich.
• Hohe Strombelastbarkeit: ausgelegt für 76 A bei 1000 V IEC, geeignet für Energieverteilung und Motorkreise.
• Großer Leiterquerschnittsbereich: akzeptiert 6–16 AWG (16 mm² Nennquerschnitt), flexibel für verschiedene Kabelgrößen.
• Kompaktes graues Gehäuse: Polyamid PA 66, Entflammbarkeitsklasse UL 94 V0, halogenfrei.
• Internationale Zulassungen: UL, cUL, KEMA-KEUR, EAC, ATEX, IECEx – bereit für internationale Projekte und explosionsgefährdete Bereiche.
• Hutschienenmontage: passt auf Standard-Tragschienen NS 35/7,5 und NS 35/15, kein Spezialwerkzeug erforderlich.

Im täglichen Einsatz

Installateure schätzen die PT 16 N für ihre einfache Handhabung: 18 mm Isolierung abisolieren, Leiter einführen, und die Push-in-Federklemme fixiert ihn sicher. Die Klemme bietet zwei Anschlusspunkte auf einem einzigen Potential und ist damit ideal für Durchgangsanwendungen in Verteilerkästen, Motorsteuerzentralen und Automatisierungsschränken. Die graue Farbe fügt sich in die Standard-Schaltschrankverdrahtung ein, und die kompakten Abmessungen (ca. 12 mm Breite) ermöglichen eine hohe Packungsdichte auf der Schiene. Der Betriebstemperaturbereich von -60 °C bis +105 °C gewährleistet zuverlässige Leistung auch in rauen Umgebungen, während die 8 kV Bemessungsstoßspannung und der Verschmutzungsgrad 3 die Robustheit in industriellen Umgebungen bestätigen.

Technische Daten im Überblick

• Klemmentyp: Durchgangsklemme
• Anschlusstechnik: Push-in
• Anzahl der Anschlüsse: 2
• Anzahl der Potentiale: 1
• Nennquerschnitt: 16 mm²
• AWG-Bereich: 6 – 16 AWG
• Bemessungsspannung (IEC): 1000 V
• Bemessungsstrom (IEC): 76 A
• Bemessungsstoßspannung: 8 kV
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Abisolierlänge: 18 mm
• Gehäusematerial: Polyamid (PA)
• Entflammbarkeitsklasse: UL 94 V0
• Montageart: Hutschiene NS 35
• Betriebstemperatur: -60 °C bis +105 °C
• Zulassungen: UL, cUL, KEMA-KEUR, EAC, ATEX, IECEx

Abschließende Bemerkung

Die Phoenix Contact PT 16 N ist eine zuverlässige Wahl für Ingenieure und Schaltschrankbauer, die eine Hochstrom-Durchgangsklemme mit modernem Push-in-Komfort und einem vollständigen Satz internationaler Zertifizierungen suchen.
