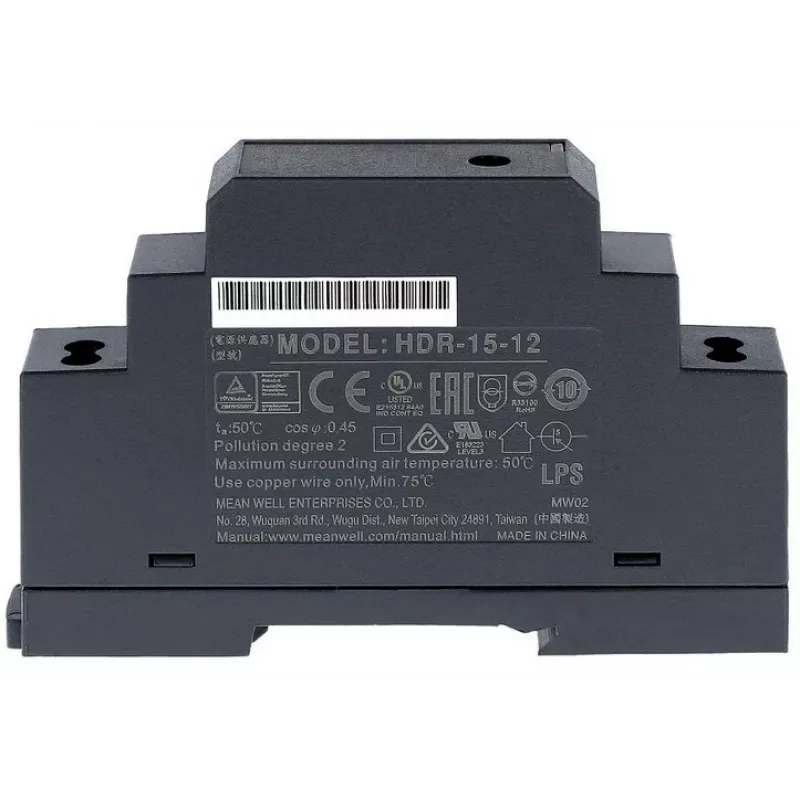

Netzteil MEAN WELL HDR-15-12

Das MEAN WELL HDR-15-12 ist ein ultraflaches AC/DC-Netzteil für die Hutschiene mit einer festen 12-V-DC-Ausgangsspannung bei 1,25 A (15 W). Es akzeptiert einen weiten Eingangsspannungsbereich von 85–264 V AC, erfüllt die RoHS-Anforderungen und ist als LPS (Limited Power Source) spezifiziert. Seine kompakten Abmessungen (54,5 mm Tiefe × 90 mm Höhe) und das geringe Gewicht (ca. 80 g) machen es für Installationen mit beengten Platzverhältnissen geeignet.

Vorteile

Das HDR-15-12 kombiniert einen weiten Eingangsspannungsbereich und einen stabilen 12-V-Ausgang in einem ultraflachen Hutschienengehäuse und ermöglicht so eine einfache Montage in Schaltschränken. Die geringe Grundfläche und das niedrige Gewicht vereinfachen die Installation und sparen Platz im Schrank. Die RoHS-Konformität gewährleistet die Einhaltung von Umweltstandards, und die LPS-Einstufung trägt zur Erfüllung der Sicherheitsanforderungen für Stromkreise mit begrenzter Leistung bei.

Geeignet für

• Industrielle Schaltschränke und Automatisierungstechnik
• Eingebettete Elektronik und Geräte mit niedrigem Stromverbrauch, die 12 V DC benötigen
• Telekommunikations- und Netzwerkgeräte mit Hutschienenmontage
• Masseninstallationen oder Projekte, die mehrere identische Netzteile erfordern

Wichtige Spezifikationen

• Modell: MEAN WELL HDR-15-12 (MPN: HDR-15-12)
• Eingangsspannung: 85–264 V AC
• Ausgang: 12 V DC, 1,25 A (15 W)
• Typ: Ultraflaches AC/DC-Hutschienennetzteil
• Sicherheit: Besteht LPS (Limited Power Source)
• Konformität: RoHS
• Abmessungen: 54,5 mm (Tiefe) × 90 mm (Höhe)
• Gewicht: ~80 g
• EAN: 4021087036689

Verwendung

Montieren Sie das HDR-15-12 auf einer Standard-Hutschiene im Schaltschrank. Schließen Sie den AC-Eingang unter Beachtung der örtlichen Verdrahtungsvorschriften an eine geeignete 85–264-V-AC-Versorgung an und sorgen Sie für eine ordnungsgemäße Erdung. Schließen Sie den 12-V-DC-Ausgang unter Beachtung der korrekten Polarität und der Strombegrenzung von 1,25 A an die Last an. Überprüfen Sie die Anschlüsse vor dem Einschalten und überwachen Sie Temperatur und Belüftung, um eine Überhitzung zu vermeiden.

Empfehlungen

Für einen zuverlässigen Betrieb halten Sie das Gerät innerhalb seines Nenneingangsbereichs und unterhalb des maximalen Ausgangsstroms. Sorgen Sie für ausreichende Luftzirkulation um das Gerät, vermeiden Sie die Montage in der Nähe von Wärmequellen und befolgen Sie die Installationsanweisungen und die örtlichen Elektrovorschriften. Wenn Sie mehrere Geräte einsetzen (Packungsmengen), planen Sie ausreichend Platz und eine ordnungsgemäße Verkabelung ein, um Sicherheit und Wartungsfreundlichkeit zu gewährleisten.
