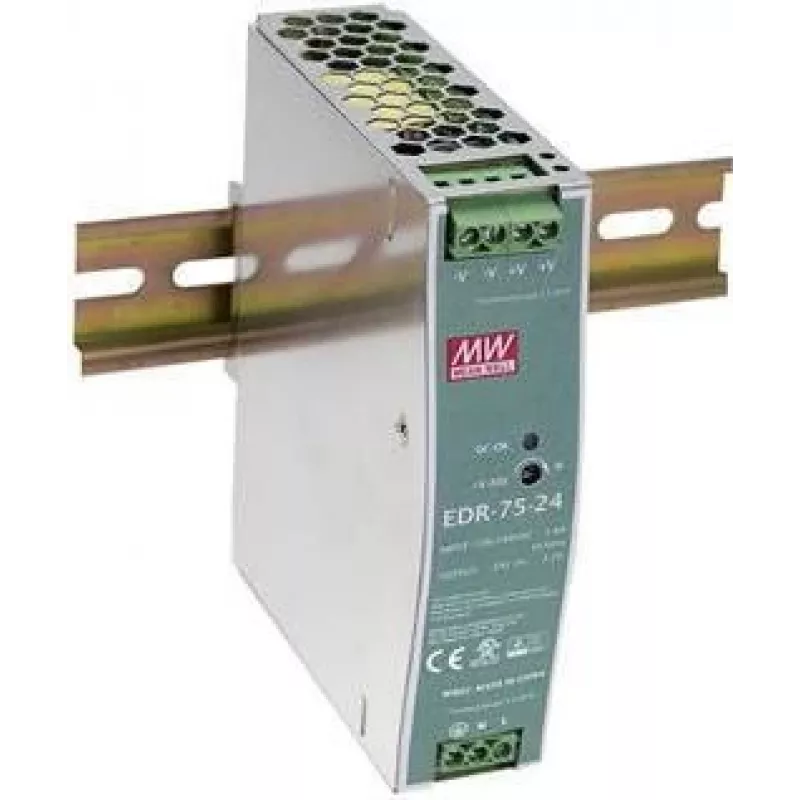

Netzteil MEAN WELL EDR-75-24 75 W 24 V 90-264 V

Das MEAN WELL EDR-75-24 ist ein industrielles AC/DC-Netzteil für die Hutschiene, das eine 24-V-Ausgabe mit bis zu 3,2 A (75 W) aus einem weiten Eingangsbereich von 90–264 V AC liefert. Untergebracht in einem Metallgehäuse mit kompakter Hutschienen-Bauform (32 mm Breite, 102 mm Tiefe, 125,2 mm Höhe), ist es für den zuverlässigen Betrieb in Schaltschränken und industriellen Automatisierungssystemen ausgelegt und RoHS-konform.

Vorteile

Das EDR-75-24 liefert eine stabile 24-V-Spannung mit einer Nennleistung von 75 W in einem schmalen 32 mm Hutschienengehäuse, spart Platz im Schaltschrank und gewährleistet dank seines Metallgehäuses eine gute Wärmeableitung. Sein universeller 90–264 V AC-Eingang unterstützt weltweite Netzspannungen, und das Gerät erfüllt die RoHS-Anforderungen zur Reduzierung gefährlicher Stoffe. Das Metallgehäuse bietet mechanische Robustheit und verbesserte Wärmeableitung für den industriellen Dauereinsatz.

Einsatzbereiche

• Industrielle Schaltschränke und SPS-Stromversorgung
• Automatisierungsgeräte und Fabrikmaschinen
• Eingebettete Systeme und Kommunikationsgeräte mit 24-V-Bedarf
• Austausch oder Aufrüstung bestehender 24-V-Hutschienen-Netzteile

Technische Daten

• Modell: MEAN WELL EDR-75-24 (MPN: EDR-75-24)
• Ausgang: 24 V DC, 3,2 A, 75 W
• Eingangsspannung: 90–264 V AC
• GehäVerwendung: Metallgehäuse für Hutschiene
• Abmessungen: 32 mm (B) × 102 mm (T) × 125,2 mm (H)
• Konformität: RoHS

Verwendungshinweise

Montieren Sie das Netzteil auf einer Standard-Hutschiene im Schaltschrank und schließen Sie die Ein- und Ausgangsklemmen gemäß dem mitgelieferten Schaltplan des Herstellers an. Stellen Sie sicher, dass die Eingangsspannung innerhalb des angegebenen Bereichs von 90–264 V AC liegt und beachten Sie die richtige Polarität für den 24-V-Gleichstromausgang. Sorgen Sie für ausreichende Belüftung um das Metallgehäuse und befolgen Sie etwaige Erdungsanweisungen, um einen sicheren Betrieb zu gewährleisten.

Empfehlungen

Installieren Sie das Gerät in einem belüfteten Gehäuse, fern von direkten Wärmequellen, beachten Sie die Nennausgangslast (max. 3,2 A) und führen Sie regelmäßige Inspektionen der Anschlüsse und der Befestigung durch, um einen zuverlässigen Langzeitbetrieb sicherzustellen.
