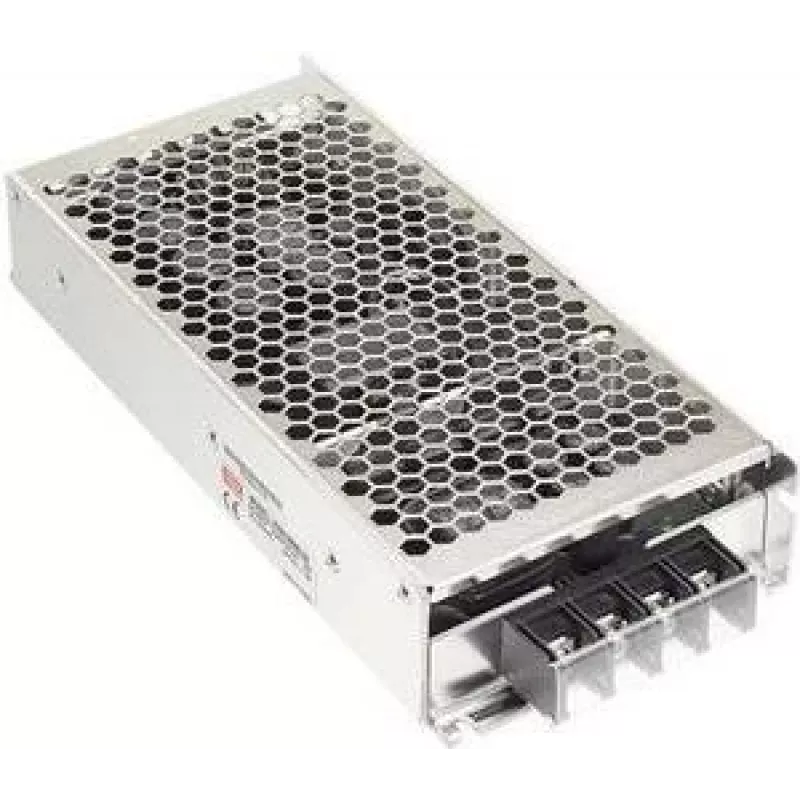

Netzteil/Inverter Mean Well RSD-300D-5 — 300 W, Eingang 67,2–143 V, Ausgang 5 V, RoHS

Das Mean Well RSD-300D-5 ist ein kompakter DC-DC-Wandler im geschlossenen Gehäuse, der für industrielle und Bahnstromversorgungen entwickelt wurde. Das Modul liefert eine feste 5-V-Ausgangsspannung mit einer Gesamtleistung von bis zu 300 W und akzeptiert einen weiten DC-Eingangsbereich, der für Fahrzeug- und Streckenanwendungen geeignet ist. Es erfüllt die Anforderungen der Bahnnorm EN50155 und verfügt über eine verstärkte Isolierung zwischen Eingang und Ausgang, die einen sicheren Betrieb in anspruchsvollen Umgebungen ermöglicht. Das Gerät ist RoHS-konform und in einem schlanken Gehäuse mit den Abmessungen 97 × 216 × 40 mm untergebracht, wodurch es sich für die DIN-Schienen- oder Schrankmontage eignet, wenn eine stabile 5-V-Versorgung benötigt wird.

Vorteile

Das RSD-300D-5 bietet ein breites Eingangsspannungsfenster, das gängige Bahn- und Industrie-DC-Systeme abdeckt und den direkten Anschluss an Batteriestränge oder DC-Zwischenbusse ohne zusätzliche Wandler ermöglicht. Mit einem Ausgang, der bis zu 42 A bei 5 V liefern kann, unterstützt es hohe Stromlasten, während die Wärmeableitung im kompakten Gehäuse beherrschbar bleibt. Das Gerät verfügt über eine 4000-V-DC-Eingangs-/Ausgangsisolierung für erhöhte Sicherheit und elektromagnetische Verträglichkeit in Installationen mit gemischten Signalen. Die Konformität mit EN50155 und RoHS gewährleistet die Eignung für Transportanwendungen und die Einhaltung von Umweltauflagen.

Geeignet für

• Bordstromwandlung in Schienenfahrzeugen und Streckenstromversorgungen
• Industrielle Schaltschränke und DIN-Schienen-Systeme
• Batteriegespeiste DC-Verteilung und Fahrzeugstromsysteme
• Hochstromlasten mit 5 V, wie Steuerungen, Kommunikationsgeräte und I/O-Module

Technische Daten

• Ausgangsspannung: fest 5 V DC
• Maximaler Ausgangsstrom: bis zu 42 A (Gesamtausgangsleistung ca. 300 W)
• Eingangsspannungsbereich: weiter DC-Eingang, geeignet für 57,6–154 V DC-Systeme
• Isolierung: 4000 V DC Eingangs-/Ausgangsisolierung
• Normen: ausgelegt zur Erfüllung der Bahnanforderungen EN50155
• Schutzfunktionen: integrierter Schutz gegen Überlast und Kurzschluss (typisch für geschlossene Wandler)
• Formfaktor: geschlossenes Modul mit kompakten Abmessungen 97 × 216 × 40 mm

Verwendung

Installieren Sie das RSD-300D-5 in einem geeigneten Schrank oder auf einer DIN-Schiene gemäß den mechanischen Anweisungen des Herstellers und stellen Sie ausreichende Belüftung und Abstände um das Modul sicher. Schließen Sie den DC-Eingang an die entsprechende Spannungsquelle innerhalb des angegebenen Eingangsbereichs an und beachten Sie die richtige Polarität. Führen Sie den 5-V-Ausgang zu den Lastkreisen und überprüfen Sie, dass der kombinierte Laststrom den Nennwert von 42 A nicht überschreitet. Befolgen Sie die Erdungs- und Massepraktiken gemäß den Systemanforderungen und führen Sie erste Einschaltprüfungen durch, während Sie Ausgangsspannung und Temperatur überwachen.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb halten Sie die Umgebungstemperaturen und die Belüftung innerhalb der vom Hersteller angegebenen Grenzen, vermeiden Sie übermäßige Vibrationen oder Feuchtigkeit und verwenden Sie eine geeignete Absicherung auf der Eingangsseite. Bei Bahninstallationen befolgen Sie die geltenden EN50155-Installations- und Wartungspraktiken und validieren Sie das Gerät unter realen Betriebsbedingungen vor der Inbetriebnahme.
