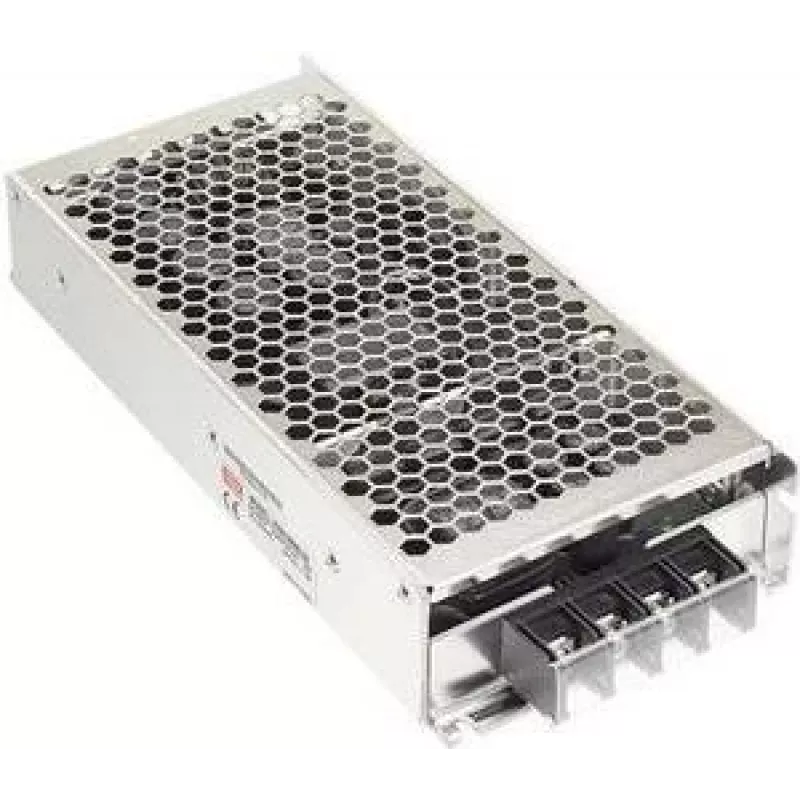

Netzteil/Inverter Mean Well RSD-300E-12, 300 W, 12 V Ausgang, 25,2–46,8 V Eingang

Mean Well RSD-300E-12 ist ein geschlossener DC-DC-Wandler mit 300 W, der eine geregelte 12-V-DC-Ausgangsspannung aus einem weiten DC-Eingangsbereich liefert. Entwickelt für Industrie- und Telekommunikationsumgebungen, akzeptiert er Eingangsspannungen von 25,2 bis 46,8 V (typischer Betriebsbereich angegeben als 21,6–50,4 VDC), liefert bis zu 22,5 A bei 12 V und erfüllt die Anforderungen für Bahnanwendungen einschließlich EN50155. Das Gerät verfügt über eine verstärkte Isolation zwischen Eingang und Ausgang von bis zu 4000 VDC und eine kompakte Bauform (97 × 216 × 40 mm), die für die Montage in Geräteschränken und Schaltschränken geeignet ist, in denen eine stabile 12-V-Stromversorgung benötigt wird.

Vorteile

Der RSD-300E-12 liefert einen stabilen geregelten 12-V-Ausgang mit hohem Wirkungsgrad für einen DC-DC-Wandler der 300-W-Klasse, eine breite Eingangsspannungsakzeptanz für flexible Systemintegration und eine zertifizierte Konformität mit der Bahnnorm EN50155 für einen zuverlässigen Betrieb in Schienenfahrzeugen und anderen anspruchsvollen Installationen. Die verstärkte 4000-VDC-Isolation zwischen Eingang und Ausgang erhöht die Sicherheit und schützt die nachgeschaltete Elektronik. Sein kompaktes, geschlossenes Gehäuse unterstützt eine unkomplizierte Installation auf engem Raum und in rackmontierten Systemen.

Geeignet für

• Industrielle Steuerungssysteme, die 12-V-DC-Strom benötigen
• Telekommunikations- und Netzwerkausrüstung, die mit höheren DC-Spannungsbussen betrieben wird
• Schienenfahrzeuge und Bahnelektronik, die EN50155 erfüllen
• Eingebettete Systeme und Schränke, wo der Platz begrenzt ist
• Backup-Stromversorgungssysteme und DC-Stromverteilungsschränke

Wichtige Spezifikationen

• Ausgangsspannung: geregelte 12 V DC
• Ausgangsstrom: bis zu 22,5 A (300-W-Klasse)
• Eingangsspannungsbereich: weiter DC-Eingang, nominell 25,2–46,8 V (Betrieb 21,6–50,4 VDC)
• Isolation: verstärkte Isolation zwischen Eingang und Ausgang bis zu 4000 VDC
• Normen: erfüllt die Anforderungen der Bahnnorm EN50155
• GehäVerwendung: geschlossener Wandler, geeignet für Rack- oder Schrankmontage
• Abmessungen: 97 × 216 × 40 mm
• RoHS-konform

Verwendung

Installieren Sie den RSD-300E-12 in einem geeigneten Rack oder Gehäuse und beachten Sie die Herstellerangaben zur Belüftung und sicheren Befestigung. Schließen Sie den DC-Eingang an eine kompatible Versorgung innerhalb des angegebenen Eingangsbereichs an und stellen Sie die richtige Polarität und eine angemessene Verkabelung für den erwarteten Strom sicher. Schließen Sie den 12-V-DC-Ausgang an die Last an und überprüfen Sie, dass die Gesamtlast den Nennausgangsstrom nicht überschreitet. Beachten Sie die Isolationsanforderungen bei der Integration mit anderen Systemen und befolgen Sie die EN50155-bezogenen Installationspraktiken beim Einsatz in Bahnanwendungen.

Empfehlungen

Sorgen Sie für eine ausreichende Kühlung und Freiräume um das Gerät herum, um die Effizienz zu erhalten und die Lebensdauer zu verlängern. Verwenden Sie entsprechend dimensionierte Kabel und Sicherungen sowohl für die Eingangs- als auch die Ausgangskreise. Befolgen Sie beim Einsatz in Bahn- oder Transportanwendungen die geltenden EN50155-Installations- und Umgebungsrichtlinien und führen Sie regelmäßige Wartungskontrollen durch, um sichere Verbindungen und einen ordnungsgemäßen Betrieb zu gewährleisten.
