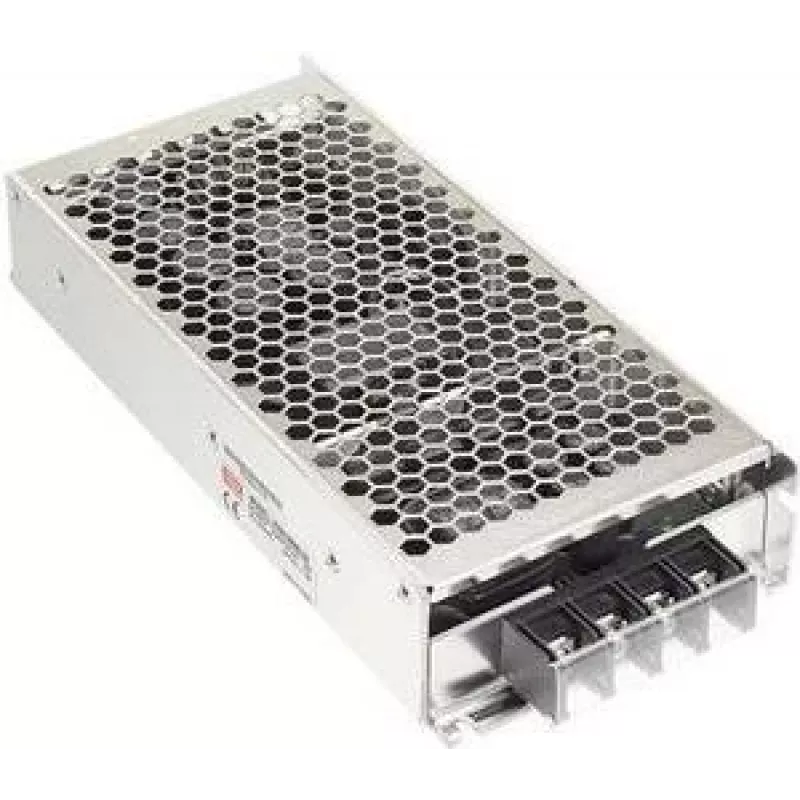

Netzteil/Wechselrichter MEAN WELL RSD-300F-5, 300 W, Eingang 50,4–93,6 V, Ausgang 5 V, RoHS, 97×216×40 mm

Der MEAN WELL RSD-300F-5 ist ein geschlossener 300 W DC-DC-Konverter, der dafür ausgelegt ist, höherwertige Gleichspannungsquellen in einen stabilen 5 V-Ausgang zu wandeln. Das Gerät akzeptiert einen großen Eingangsbereich, der für Fahrzeug-, Bahn- und industrielle Gleichstromsysteme geeignet ist, und liefert eine geregelte +5 V bei hohem Strom in einem kompakten Metallgehäuse mit den Maßen 97 × 216 × 40 mm. Der Konverter erfüllt die Anforderungen der Bahnnorm EN50155, bietet eine Ein-/Ausgangsisolation von 4000 Vdc und ist RoHS-konform.

Vorteile

Der RSD-300F-5 bietet eine hohe Leistungsdichte mit einem festen 5 V-Ausgang, der bis zu 42 A liefern kann. Sein großer Eingangsbereich unterstützt gängige Batteriespannungen in Industrie und Transportwesen, während das zuverlässige Metallgehäuse für effiziente Wärmeableitung und mechanischen Schutz sorgt. Die Einhaltung der Bahnnorm EN50155 und die hohe Isolationsspannung gewährleisten einen sicheren Betrieb in anspruchsvollen Umgebungen. Die kompakte Grundfläche erleichtert die Installation bei beengten Platzverhältnissen.

Geeignet für

• Industrielle Geräte, die eine stabile 5 V DC-Schiene benötigen
• Eingebettete Systeme und Einplatinencomputer mit hohem Strombedarf
• Bahn- und Nahverkehrselektronik gemäß EN50155
• Telekommunikationsnetzteile und Steuerschränke
• Fahrzeug- und mobile Stromversorgungssysteme mit erhöhten Eingangsspannungen

Technische Daten

• Ausgangsleistung: 300 W
• Eingangsspannungsbereich: 50,4–93,6 V (Hinweis: Das Gerät unterstützt laut zugehöriger Datenblätter ähnliche breite Gleichspannungsbereiche bis zu 100,8 Vdc)
• Ausgangsspannung: +5 V DC
• Maximaler Ausgangsstrom: 42 A
• Isolationsspannung (Eingang zu Ausgang): 4000 Vdc
• Konformität: EN50155 (Bahnnorm)
• Konformität: RoHS
• GehäVerwendung: Metall; Abmessungen 97 × 216 × 40 mm

Verwendung

Installieren Sie den Konverter an einem gut belüfteten Ort und befestigen Sie ihn mechanisch gemäß den Montageempfehlungen des Herstellers. Schließen Sie die DC-Eingangsklemmen unter Beachtung der Polarität an eine geeignete höhere Gleichspannungsquelle innerhalb des angegebenen Eingangsbereichs an. Schließen Sie den +5 V-Ausgang und Masse an die Last an und stellen Sie sicher, dass der Laststrom den Nennwert von 42 A nicht überschreitet. Überprüfen Sie die korrekte Verkabelung und Erdung, bevor Sie die Spannung einschalten. Lassen Sie das Gerät unter Last abkühlen und vermeiden Sie eine Behinderung des Luftstroms um das Metallgehäuse.

Empfehlungen

Verwenden Sie für einen zuverlässigen Langzeitbetrieb Eingangsquellen mit stabiler Spannung innerhalb des angegebenen Bereichs, sorgen Sie für ausreichende Kühlkörper oder Luftstrom, wenn Sie in der Nähe der Volllast betreiben, und integrieren Sie einen geeigneten vorgeschalteten Schutz wie Sicherungen oder Schutzschalter. Bei Verwendung in Bahn- oder Fahrzeuganwendungen befolgen Sie die relevanten Installationsnormen und überprüfen Sie die EMV-/EMI-Anforderungen für Ihr System.
