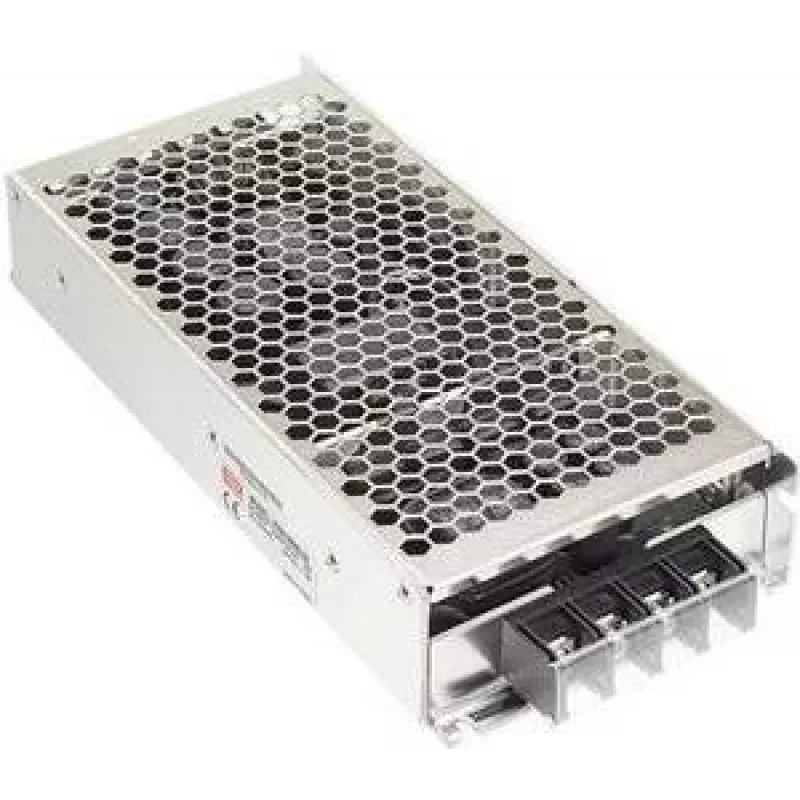

Power adapter/inverter Mean Well RSD-300E-48 — 300 W, input 25.2–46.8 V, output 48 V, dimensions 97×216×40 mm

Mean Well RSD-300E-48 ist ein 300 W DC-DC-Wandler im geschlossenen Gehäuse, der eine geregelte 48 V Ausgangsspannung aus einem weiten DC-Eingangsbereich liefert. Das Gerät akzeptiert Nenneingangsspannungen innerhalb des angegebenen Bereichs für Fahrzeug- und stationäre Installationen und liefert eine stabile +48 V Ausgangsspannung bei bis zu 5,7 A. Untergebracht in einem kompakten Metallgehäuse mit den Abmessungen 97×216×40 mm, ist dieser Wandler für industrielle und Telekommunikationsanwendungen konzipiert, bei denen eine zuverlässige 48 V Stromversorgung erforderlich ist. Das Design umfasst eine hohe Isolierung zwischen Ein- und Ausgang und erfüllt die relevanten Sicherheits- und Umweltrichtlinien.

Vorteile

Der Wandler unterstützt ein breites DC-Eingangsfenster, was die Integration mit verschiedenen Batterie- und DC-Versorgungssystemen vereinfacht. Sein kompaktes Metallgehäuse bietet mechanische Robustheit und effektive Wärmeableitung für den kontinuierlichen 300 W Betrieb. Das Gerät entspricht RoHS und der Bahnnorm EN50155 und verfügt über eine hohe Ein-Ausgangs-Isolierung, um den Systemschutz zu verbessern und Störungsrisiken zu reduzieren.

Geeignet für

• Versorgung von 48 V Telekommunikationsgeräten und Netzwerkgeräten
• Laden und Erhalten von 48 V Batteriesystemen in Fahrzeugen und stationären Anlagen
• DC-DC-Wandlung in Schienenfahrzeugen und Bahnanwendungen gemäß EN50155
• Industrielle Steuerungssysteme und Automatisierungsschalttafeln, die eine geregelte 48 V Versorgung benötigen

Technische Daten

• Ausgangsleistung: 300 W Dauerleistung
• Eingangsspannungsbereich: 25,2–46,8 V Nennspannung (typisches Betriebsfenster angegeben)
• Ausgangsspannung: +48 V DC bei bis zu 5,7 A
• Isolierung: 4000 V DC Ein-/Ausgangsisolierung
• Bauform: geschlossenes Metallgehäuse, Abmessungen 97 × 216 × 40 mm
• Normen: entspricht RoHS und der Bahnnorm EN50155

Verwendung

Installieren Sie den Wandler an einem belüfteten Ort und befestigen Sie ihn mit geeigneten, mit dem Metallgehäuse kompatiblen Befestigungspunkten. Schließen Sie die DC-Eingangsverdrahtung unter Beachtung der Polarität an und stellen Sie sicher, dass die Eingangsspannung innerhalb des angegebenen Bereichs bleibt. Schließen Sie den 48 V Ausgang mit geeigneten Kabeln und einem für den Nennausgangsstrom dimensionierten Überstromschutz an die Last an. Überprüfen Sie die korrekte Erdung und Isolierung, bevor Sie die Spannung anlegen. Lassen Sie das Gerät die stabile Betriebstemperatur erreichen und prüfen Sie die Ausgangsspannung unter Last, um den ordnungsgemäßen Betrieb zu bestätigen.

Empfehlungen

Um die Lebensdauer zu maximieren und eine zuverlässige Leistung zu gewährleisten, vermeiden Sie einen Dauerbetrieb oberhalb der Nennumgebungstemperaturen, sorgen Sie für ausreichende Belüftung oder Zwangskühlung in engen Installationen und schützen Sie das Gerät vor Spannungstransienten und Verpolung. Überprüfen Sie regelmäßig die Anschlüsse und erwägen Sie die Hinzufügung eines vorgeschalteten Überspannungsschutzes für Installationen in Umgebungen mit häufigen elektrischen Störungen.
