Netzteil/Wandler MEAN WELL RSD-300E-5 — 300 W, Eingang 25.2–46.8 V, Ausgang 5 V, RoHS, 97×216×40 mm

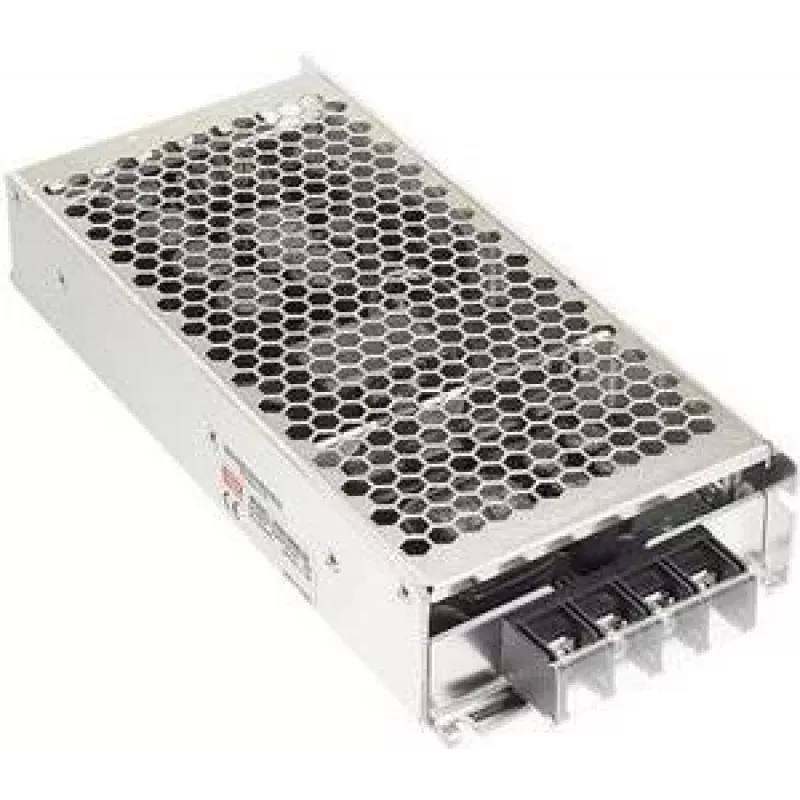

MEAN WELL RSD-300E-5 ist ein geschlossener DC-DC-Wandler, der eine geregelte 5-V-DC-Ausgangsspannung mit einer Leistung von bis zu 300 W aus einem weiten DC-Eingangsbereich liefert. Das Gerät akzeptiert Nenneingangsspannungen im Bereich von 25,2–46,8 V und ist in einem kompakten Metallgehäuse mit den Abmessungen 97×216×40 mm untergebracht. Der für Industrie- und Telekommunikationsumgebungen konzipierte Wandler bietet eine hohe Isolierung und entspricht Nachhaltigkeitsstandards.

Vorteile

Der RSD-300E-5 liefert eine stabile 5-V-Ausgangsspannung für Hochstromanwendungen bei kompaktem Formfaktor. Das Metallgehäuse unterstützt das Wärmemanagement und den mechanischen Schutz in anspruchsvollen Umgebungen. Das Design umfasst eine hohe Eingangs-Ausgangs-Isolationsspannung und erfüllt die RoHS-Anforderungen, wodurch es sich für Installationen eignet, bei denen Langlebigkeit und die Einhaltung gesetzlicher Vorschriften wichtig sind.

Geeignet für

• Industrielle Steuerungssysteme und Automatisierung
• Telekommunikationsgeräte und eingebettete Systeme
• Bahn- und Transportelektronik, die die EN50155-Konformität erfordert
• Anwendungen, die eine stabile 5-V-Versorgung bei hohem Strom benötigen

Wichtige Spezifikationen

• Ausgangsspannung: geregelte 5 V DC
• Maximale Ausgangsleistung: 300 W
• Ausgangsstromfähigkeit bis zu 42 A
• Eingangsspannungsbereich: 25,2–46,8 V DC
• Abmessungen des geschlossenen Metallgehäuses: 97 × 216 × 40 mm
• Isolierung: 4000 V DC Eingangs-Ausgangs-Isolation
• Konformität: RoHS; ausgelegt zur Erfüllung der Bahnnorm EN50155

Verwendung

Installieren Sie den RSD-300E-5 auf einer geeigneten Montagefläche mit entsprechenden Befestigungsmitteln und stellen Sie einen ausreichenden Freiraum für die Belüftung sicher. Schließen Sie den DC-Eingang innerhalb des angegebenen Bereichs von 25,2–46,8 V unter Beachtung der korrekten Polarität an. Verbinden Sie den 5-V-Ausgang mit der Last und stellen Sie sicher, dass der Gesamtlaststrom den Nennausgangsstrom des Wandlers nicht überschreitet. Überprüfen Sie die Erdungs- und Isolationsanforderungen gemäß Systemdesign und geltenden Normen, bevor Sie das Gerät in Betrieb nehmen.

Empfehlungen

Um einen zuverlässigen Betrieb zu gewährleisten, betreiben Sie den Wandler innerhalb des angegebenen Eingangsspannungsbereichs und vermeiden Sie einen Dauerbetrieb bei maximaler Ausgangsleistung ohne ausreichende Kühlung. Überprüfen Sie die Kompatibilität mit Systemschutzeinrichtungen wie Sicherungen oder Schutzschaltern und beachten Sie die EN50155-Aspekte für Bahnanwendungen, sofern zutreffend.
