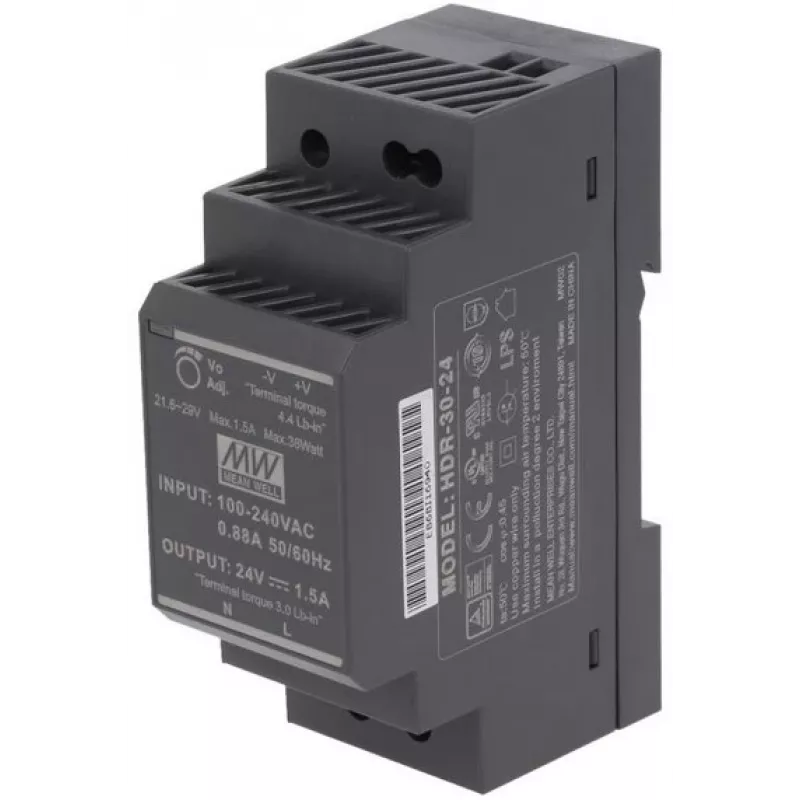

MEAN WELL HDR-30-24 Netzteil

MEAN WELL HDR-30-24 ist ein kompaktes 36-W-Hutschienen-Netzteil mit einem weiten AC-Eingangsbereich von 85–264 V. Das Gerät liefert eine geregelte 24-V-Ausgangsspannung und verfügt über integrierte Schutzfunktionen gegen Überspannung, Überlast und Kurzschluss. Dank seines schlanken Gehäuses und der Edelstahlkonstruktion eignet es sich für den Einbau in Schaltschränke und industrielle Gehäuse mit begrenztem Platzangebot.

Vorteile

Das HDR-30-24 kombiniert eine geringe Stellfläche mit zuverlässigen Schutzfunktionen und internationalen Sicherheitszertifizierungen (UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1). Das Edelstahlgehäuse verbessert die Langlebigkeit, während das schlanke Profil die Montage auf Hutschienen in kompakten Installationen vereinfacht. Integrierte Schutzmechanismen erhöhen die Betriebssicherheit und reduzieren das Risiko von Geräteschäden.

Geeignet für

• Industrielle Schaltschränke
• Automatisierungsausrüstung
• Gebäudemanagementsysteme
• Kleine Maschinen und Geräte, die 24 V DC benötigen

Technische Daten

• Modell: MEAN WELL HDR-30-24 (HDR-30-Serie)
• Ausgangsleistung: 36 W
• Ausgangsspannung: 24 V DC
• AC-Eingangsbereich: 85–264 V AC
• Schutzfunktionen: Überspannung, Überlast, Kurzschluss
• Zertifizierungen: UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1
• Material: Edelstahl
• Abmessungen (B×T×H): 35 mm × 90 mm × 54,5 mm
• Ultraflache Breite: 17,5 mm (1SU)

Verwendung

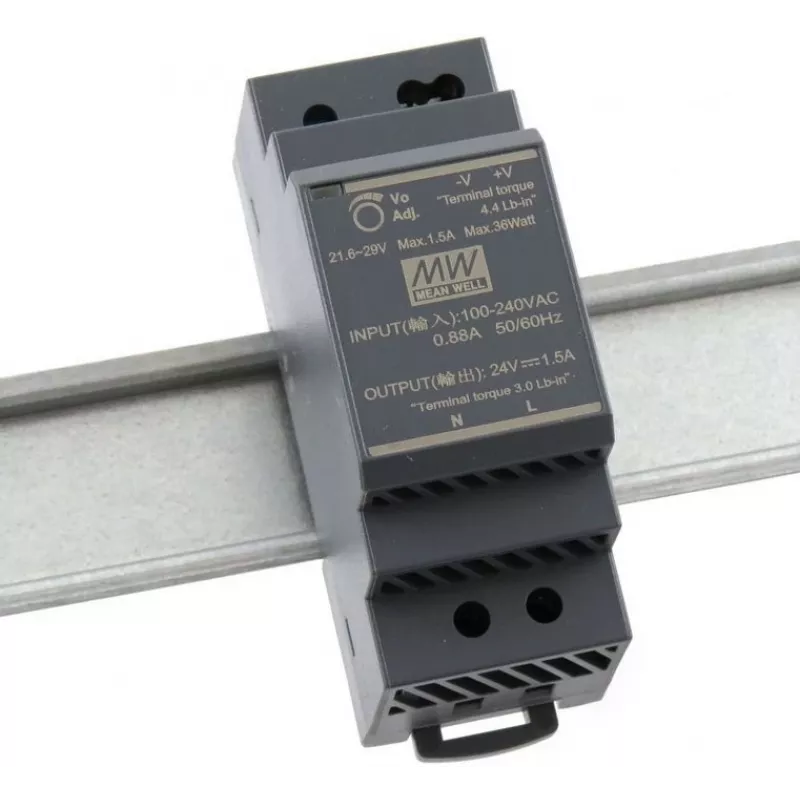

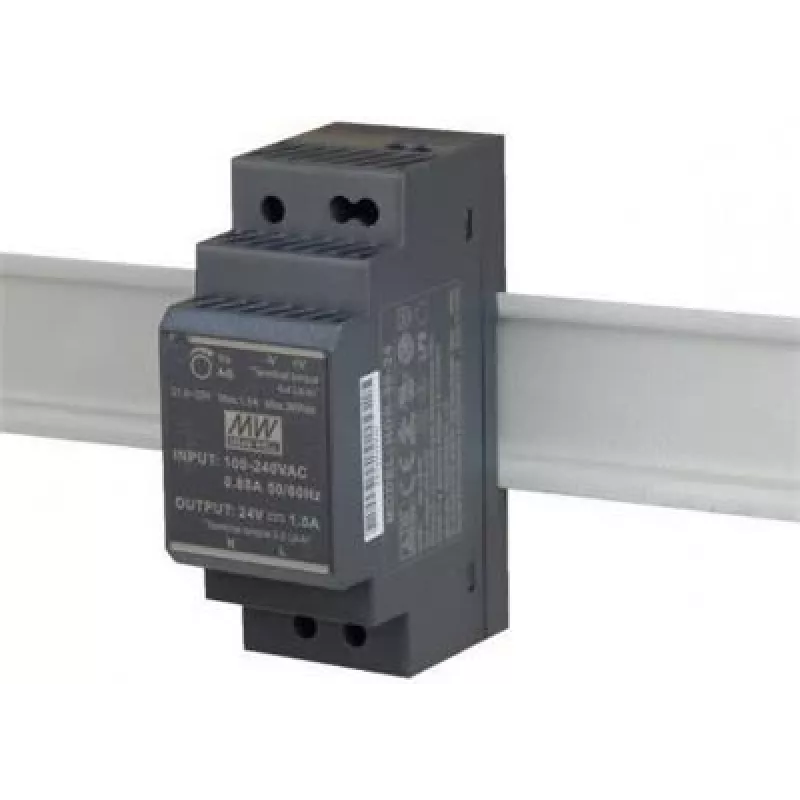

Montieren Sie das HDR-30-24 auf einer Standard-Hutschiene in einem Schaltschrank. Schließen Sie die AC-Versorgung (85–264 V) an die Eingangsklemmen und die 24-V-DC-Ausgangsspannung unter Beachtung der Polarität an Ihre Last an. Überprüfen Sie die korrekte Verdrahtung, bevor Sie das Gerät einschalten. Beachten Sie die vom Hersteller vorgegebenen Installationsabstände und Erdungsanforderungen, um einen zuverlässigen Betrieb und die Einhaltung der Sicherheitsvorschriften zu gewährleisten.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb installieren Sie das Gerät in einem belüfteten Gehäuse fern von direkten Wärmequellen, halten Sie den angegebenen Eingangsspannungsbereich ein und sorgen Sie für eine regelmäßige Überprüfung der Anschlussklemmen. Verwenden Sie eingangsseitig geeignete Sicherungen, sofern die örtlichen Vorschriften dies erfordern.
