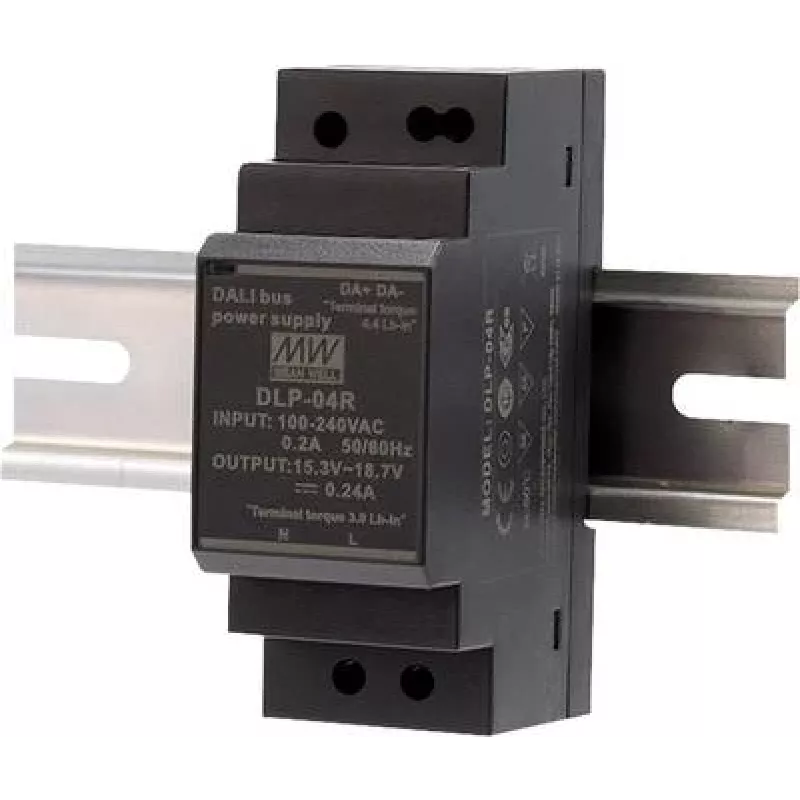

Netzteil MEAN WELL DLP-04R

Das MEAN WELL DLP-04R ist ein kompaktes Netzteil für Anwendungen mit geringem Stromverbrauch. Es akzeptiert einen weiten Wechselstromeingangsbereich (90–264 VAC) und liefert einen geregelten Gleichstromausgang von 18,7 V bei 0,24 A (4 W Ausgangsleistung) und erfüllt dabei die RoHS-Anforderungen. Das Gerät hat eine schmale Hutschienen-Montageform, die sich für Installationen mit begrenztem Platzangebot eignet.

Vorteile

Das DLP-04R kombiniert einen breiten Eingangsspannungsbereich mit einem stabilen 18,7-VDC-Ausgang und einer geringen Stellfläche (35 mm × 54,5 mm × 90 mm). Sein schienenartiges Gehäuse vereinfacht die Montage in Schaltschränken und auf DIN-Schienen. Die RoHS-Konformität stellt sicher, dass das Netzteil die gängigen Umwelt- und Sicherheitsbeschränkungen einhält.

Geeignet für

• Versorgung von ultraflachen DALI-Busgeräten und stromsparenden Lichtsteuermodulen
• Eingebettete Elektronik und kleine Steuerschaltungen, die 18,7 VDC bei 0,24 A benötigen
• Platzsparende Installationen in Schaltschränken und Verteilerkästen

Technische Daten

• Hersteller: MEAN WELL
• Modell (MPN): DLP-04R
• EAN: 4021087050609
• Ausgang: 18,7 V DC, 0,24 A (4 W)
• Eingangsspannung: 90–264 VAC
• Abmessungen (B × T × H): 35 mm × 54,5 mm × 90 mm
• Montage: Hutschienenausführung (DIN-Schienen-kompatibel)
• Konformität: RoHS

Verwendung

Installieren Sie das Netzteil auf einer geeigneten DIN-Schiene oder einem Schienenmontagepunkt im Schaltschrank. Schließen Sie den Wechselstromeingang an eine ordnungsgemäß abgesicherte Netzversorgung innerhalb des angegebenen Bereichs von 90–264 VAC an. Verbinden Sie den Gleichstromausgang mit der Last, die 18,7 VDC benötigt, und beachten Sie dabei die richtige Polarität. Überprüfen Sie die Anschlüsse vor dem Einschalten und stellen Sie sicher, dass die Installation den örtlichen Elektrovorschriften entspricht.

Empfehlungen

Verwenden Sie das DLP-04R für stromsparende DALI-Bussysteme und kompakte Steuerelektronik; überschreiten Sie nicht den Ausgangsstrom von 0,24 A und sorgen Sie für ausreichende Belüftung um das Gerät herum, um einen Wärmestau zu vermeiden.
