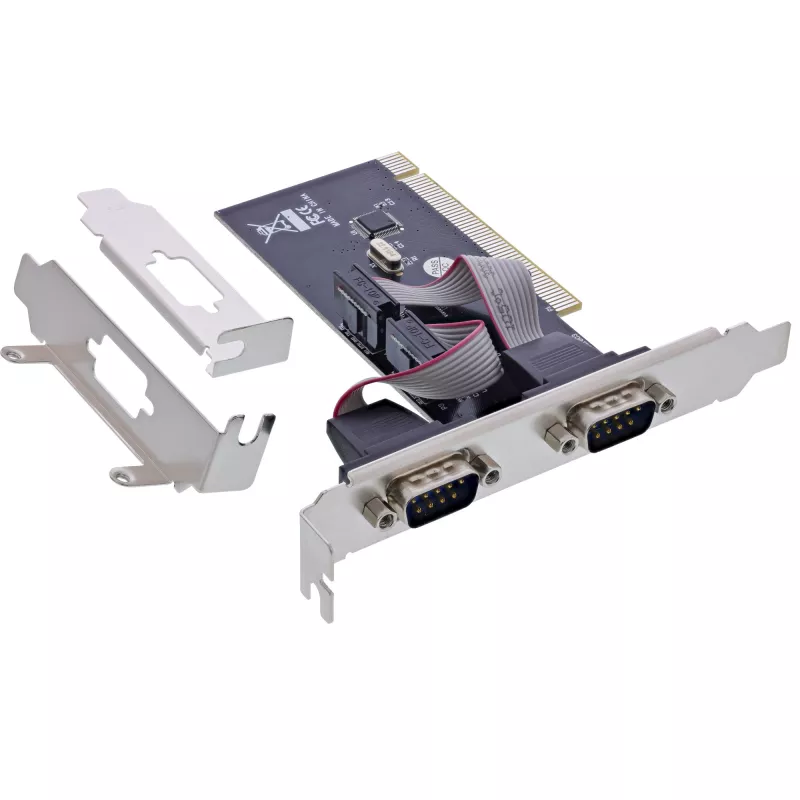

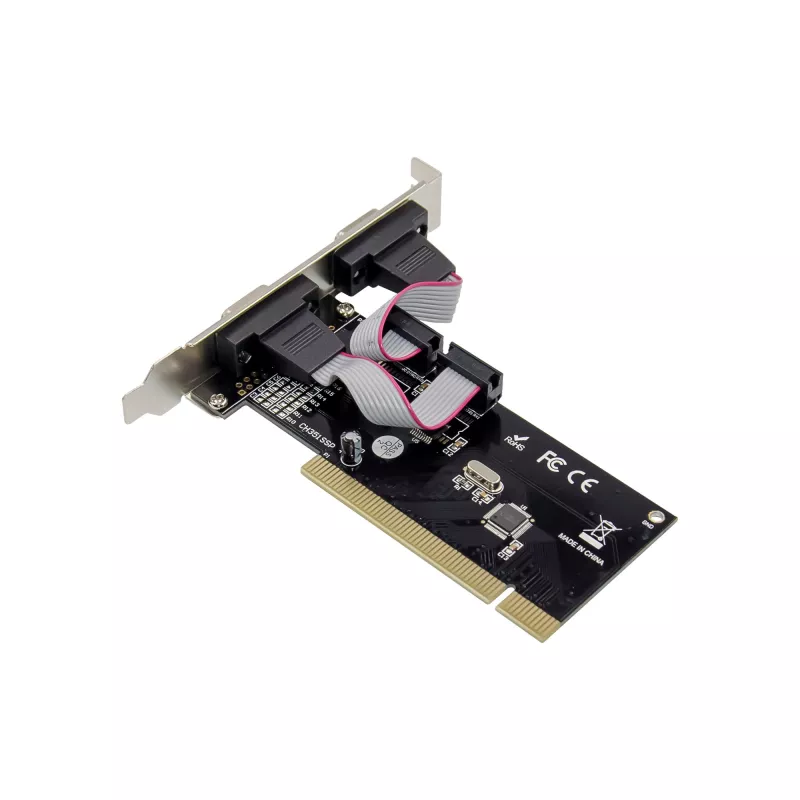

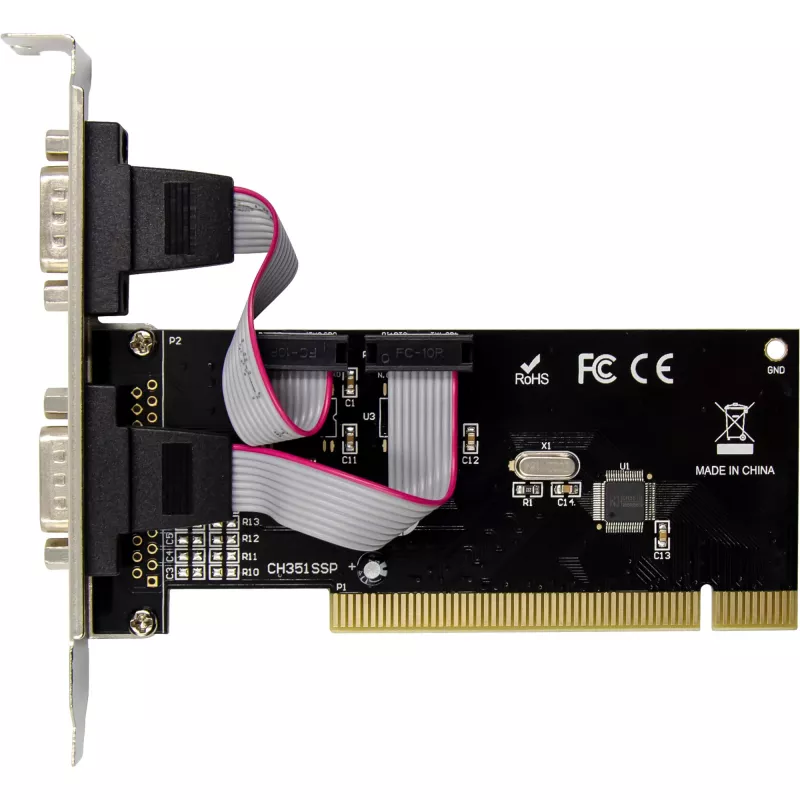

InLine PCI Multi I/O Controller Card 2 DB9 Serial Ports

Zuverlässige Erweiterung für serielle Kommunikation:Rüsten Sie Ihr Desktop-System einfach mit zwei RS232-Schnittstellen für industrielle Anwendungen, Legacy-Hardware und Spezialprojekte auf.
Kompatibel mit Industriestandards:Unterstützt UART-Protokolle (16C450/550/552) und gewährleistet maximale Flexibilität bei der Integration in bestehende Systeme.
Hohe Übertragungsgeschwindigkeit:Der integrierte CH351Q-Chipsatz ermöglicht stabile Datenraten von bis zu 2 Mbps bei gleichzeitiger Nutzung beider Ports.
Universelle Betriebssystemunterstützung:Kompatibel mit Microsoft Windows 98SE und höher sowie modernen Linux-Kernels ab 2.4.x für vielseitige Einsatzmöglichkeiten.
Einfache Installation in PCI-Systemen:Dank des PCI V2.2-Standards können Sie die Karte schnell und einfach in nahezu jedem Desktop-System installieren.

InLine® Schnittstellenkarte, 2x 9-polig seriell, PCI – Zuverlässige Erweiterung für Ihre Kommunikationsanforderungen
Die InLine® PCI-Schnittstellenkarte bietet eine einfache und zuverlässige Möglichkeit, Ihre Desktop-Systeme um zwei zusätzliche RS232-Seriellschnittstellen zu erweitern. Basierend auf dem bewährten CH351Q-Chipsatz unterstützt die Karte hohe Übertragungsraten von bis zu 2 Mbps und gewährleistet eine stabile Datenkommunikation – ideal für industrielle Steuerungssysteme, ältere Drucksysteme, serielle Netzwerke und spezialisierte Hardwareprojekte.

Chipsatz: WCH CH351Q
Bus-Schnittstelle: PCI V2.2
UART-Kompatibilität: 16C450, 16C550, 16C552
FIFO: 16 Byte zum Senden und Empfangen pro Verbindung
Maximale Übertragungsrate: bis zu 2 Mbps
Unterstützte Modi: SPP, PS/2, EPP, ECP (IEEE1284-kompatibel)
Unterstützte serielle Formate: 5-6-7-8 Bit
Stoppbits: 1 oder 2
Flusssteuerung: CTS/RTS-Hardware-Handshake
Betriebssysteme: Microsoft Windows 98SE oder neuer, Server 2003 oder neuer, Linux-Kernel 2.4.x oder neuer
Betriebstemperatur: 0° C – 55° C
Lagertemperatur: -40° C – 70° C
Luftfeuchtigkeit: 10 % - 90 % nicht kondensierend

InLine PCI Multi I/O Controller Card 2 DB9 Serial Ports. Host-Schnittstelle: PCI, Ausgangsschnittstelle: Seriell, Host-Schnittstelle Geschlecht: Männlich. Herkunftsland: China. Windows-Betriebssysteme unterstützt: Windows 10, Windows 11, Windows 7, Windows 8, Windows 98SE, Windows Vista, Windows XP, Linux-Betriebssysteme unterstützt: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Server-Betriebssysteme unterstützt: Windows Server 2003, Windows Server 2007, Windows Server 2008, Windows Server 2012, Windows Server.... Breite: 125 mm, Tiefe: 1,35 mm, Höhe: 125 mm. Verpackungsbreite: 140 mm, Verpackungstiefe: 150 mm, Verpackungshöhe: 30 mm

Verwendung

Schalten Sie den PC aus, öffnen Sie das Gehäuse und setzen Sie die Karte in einen freien Standard-PCI-Steckplatz ein. Befestigen Sie die Karte am Gehäuse und schließen Sie das Gehäuse. Starten Sie das System und installieren Sie die entsprechenden Treiber für Ihr Betriebssystem, falls diese nicht automatisch erkannt werden. Verbinden Sie die seriellen Geräte über standardmäßige serielle Kabel mit den DB9-Ports und konfigurieren Sie die Port-Parameter (Baudrate, Parität, Datenbits, Stoppbits) im Betriebssystem oder in der Anwendung, um sie an die angeschlossenen Geräte anzupassen.

Empfehlungen

Verwenden Sie geschirmte serielle Kabel und eine ordnungsgemäße Erdung in industriellen Umgebungen, um elektrische Störungen zu reduzieren. Überprüfen Sie die Treiberkompatibilität mit Ihrer spezifischen Windows- oder Linux-Distribution und testen Sie die Kommunikationseinstellungen mit dem Zielgerät, bevor Sie die Karte in Produktion einsetzen.
